رأس تجميع رابط N/WL من نوع القفل مع قطع الغيار
الشهادة: ISO
الكمية الدنيا للطلب: قطعتان
تفاصيل التغليف: علبة من الخشب الرقائقي أو أنبوب كرتوني صلب
مدة التسليم: 7-10 أيام
شروط الدفع: ت/T، L/C
القدرة الإنتاجية: ٥٠٠–٦٠٠ قطعة شهريًّا
الوصف
اسم المنتج: |
تجميع الرأس لتجميع برميل النواة |
النوع: |
تجميع الرأس |
التطبيق: |
الاستكشاف المعدني – الحفر بالأسلاك لأخذ العينات النواة، كجزء رئيسي في تجميع برميل النواة. ويمكن توفير الأنواع B/ WL وN/ WL وH/ WL وP/ WL |
المزايا: |
توافق قوي، أداء عالٍ، قابل للتبديل مع معيار Q |
رأس تجميع رابط N/WL من نوع القفل مع قطع الغيار
تجميع برميل النواة المزدوج الأنبوبي السطحي من النوع NQ وNQU وNQ3 للاستكشاف التعديني
NQ وBQ وHQ وPQ وBQU وNQU وHQU وNQ3 وHQ3 وPQ3

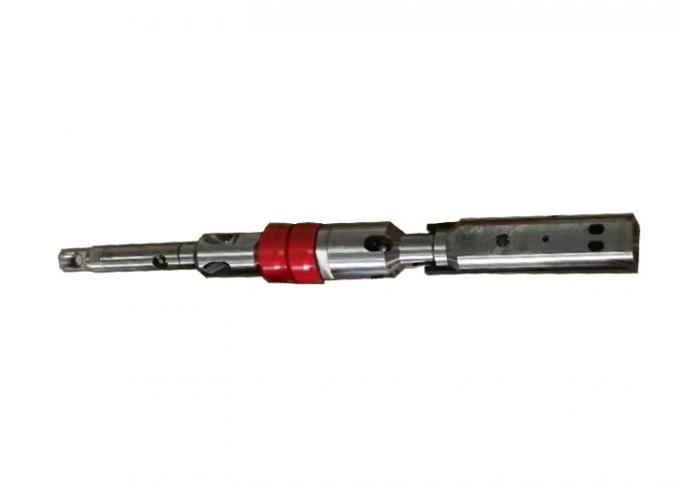

يوفّر تجميع الرأس ما يلي: آلية التثبيت والدوران للطرف المدبب لتمكين إدخال وتَسْحيب تجميع الأنبوب الداخلي، وتجميع محامل يسمح بثبات الأنبوب الداخلي أثناء الحفر لتجنب تلف العينة، ومؤشرات تشغيل تعمل بالضغط الهيدروليكي، وصمامات تحكم في السوائل.
تتضمن جميع وحدات الرأس تجميع صمام إغلاق يوفّر إشارة ضغط سائل لعامل الحفر عندما يتم ضغط أعضاء الصمام، ما يشير إلى امتلاء الأنبوب الداخلي أو انسداده.
 |
 |
تجميع برميل النواة NWL
| NWL ج كاملة ج خام ب أريل أ ssembly | ||
| عنصر | رقم الجزء | الوصف |
| 1-10 | 306001 | تجميع برميل العينة، NWL 1.5 متر / 5.0 قدم |
| 1-10 | 306002 | تجميع برميل العينة، NWL 3.0 أمتار / 10 أقدام |
| NWL ج كاملة الصندوق الداخلي أ ssembly | ||
| رقم الجزء | الوصف | |
| 3542920 | تجميع الأنبوب الداخلي، NWL 1.5 متر / 5.0 قدم | |
| 3542921 | تجميع الأنبوب الداخلي، NWL 3.0 أمتار / 10 أقدام | |

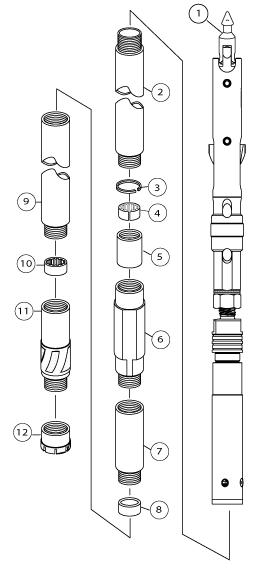

| NWL ج خام ب مجموعة الأرجل | ||
| عنصر | رقم الجزء | الوصف |
| 1 | 3542751 | تجميع الرأس، NWL |
| 2 | 24909 | الأنبوب الداخلي، NWL 1.5 متر / 5.0 قدم |
| 24909CP | أنبوب داخلي، طوله القياسي بدون تحميل ١٫٥ متر / ٥٫٠ قدم، مطلي بالكروم | |
| 24891 | أنبوب داخلي، طوله القياسي بدون تحميل ٣ أمتار / ١٠٫٠ قدم | |
| 24891CP | أنبوب داخلي، طوله القياسي بدون تحميل ٣ أمتار / ١٠ أقدام، مطلي بالكروم | |
| 3 | 24893 | حلقة توقف، طوله القياسي بدون تحميل |
| 4 | 30488 | رافع القلب، مُسنَّن، طوله القياسي بدون تحميل |
| 24894 | رافع القلب، مُجعَّد، طوله القياسي بدون تحميل | |
| 3546911 | رافع القلب، طوله القياسي بدون تحميل، مُسنَّن، مغلف بمادة الألماس | |
| 3548554 | رافع القلب، طوله القياسي بدون تحميل، مُجعَّد، مغلف بمادة الألماس | |
| 5 | 24892 | علبة رافع اللبّة الأساسية، NWL |
| 6 | 3545405 | وصلة قفل، NWL كاملة الثقب مع لسان |
| 3546190 | وصلة قفل، NWL كاملة الثقب | |
| 5007787 | وصلة قفل مستقرة من نوع NWL مع لسان | |
| 5007785 | وصلة قفل مستقرة من نوع NWL | |
| 7 | 24896 | وصلة محول، NWL |
| 8 | 24897 | حلقة الهبوط، NWL |
| 9 | 24910 | الأنبوب الخارجي، NWL بطول ١٫٥ متر / ٥٫٠ قدم |
| 24910CP | الأنبوب الخارجي، NWL بطول ١٫٥ متر / ٥٫٠ قدم، مطلي بالكروم | |
| 3545390 | أنبوب خارجي، طول العمل الطبيعي ١٫٥ متر / ٥٫٠ قدم، بفتحة كاملة | |
| 24898 | أنبوب خارجي، طول العمل الطبيعي ٣٫٠ أمتار / ١٠٫٠ أقدام | |
| 24898CP | أنبوب خارجي، طول العمل الطبيعي ٣٫٠ أمتار / ١٠٫٠ أقدام، مطلي بالكروم | |
| 3545391 | أنبوب خارجي، طول العمل الطبيعي ٣٫٠ أمتار / ١٠٫٠ أقدام، بفتحة كاملة | |
| 10 | 44407 | جهاز تثبيت، أنبوب داخلي لطول العمل الطبيعي |
| 11 | ------ | غلاف التوسيع |
| 12 | ------ | قاطع النواة |
ملاحظة
*تتوفر برميلات القلب NWL-U وNWL-3.
*كما تتوفر رأس الحفر MKII.
*غلاف التوسيع وقاطع أخذ العينات غير مُدرجين في تجميع أنبوب أخذ العينات.
