كيف تحقق أدوات الحفر الماسية عينات قلبية عالية الدقة

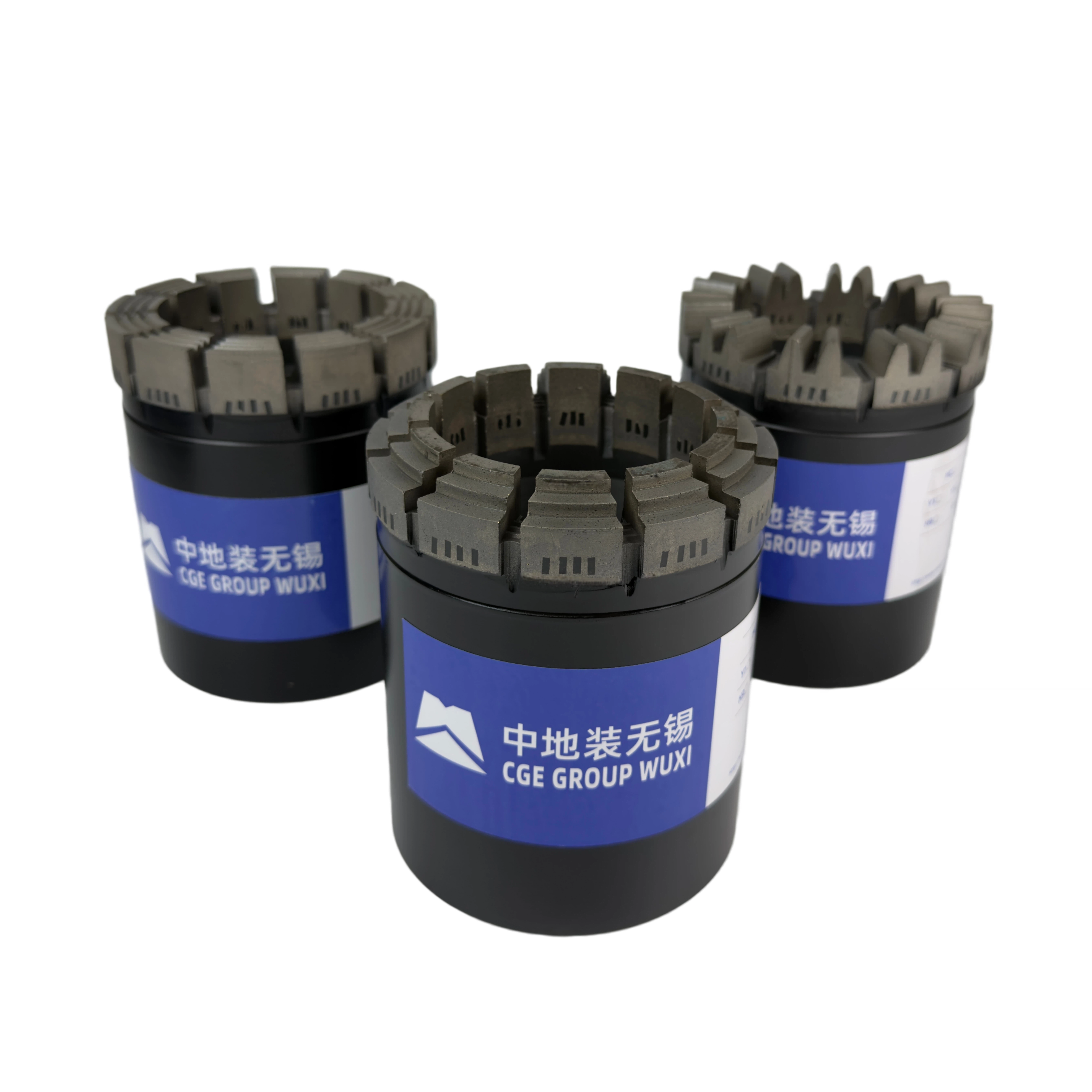

قطعة حفر ماسية التصميم: الهندسة، وترتيب القطع، والتحكم في عرض الشق

وضع الماس بشكل استراتيجي وهندسة القطع لتحقيق أقل اتصال ممكن بالجدران وعرض شقٍّ ثابت

إن شكل القطاعات في هذه الأدوات يساعد على إبعادها عن جدران الفتحة أثناء الحفر، مما يقلل الاحتكاك بشكل ملحوظ، ربما بنسبة تتراوح بين ٣٠٪ و٣٥٪ تقريبًا. وفي الوقت نفسه، تحافظ هذه الأدوات على عرض القطع ثابتًا نسبيًّا ضمن نطاق ±٠٫١ مم. وتُوزَّع الماسات بشكل منتظم حول الأداة لتكوين حواف قطع مستمرة توزِّع القوة بالتساوي عبر طرف المثقاب بالكامل. وهذا ما يمنع انحراف المثقاب عن مساره ويضمن حفر فتحات مستقيمة ضرورية للحصول على عيّنات نواة عالية الجودة. كما توجد قنوات خاصة تمتد بين القطاعات تسمح بتدفُّق أفضل لمادة التبريد ونقل رقائق الصخور الناتجة عن الحفر. أما القطاعات نفسها فهي ذات شكل مدبَّب يمنعها من الالتصاق في الفتحات العميقة جدًّا أو المساحات الضيِّقة. ويُعدُّ تحقيق التوزيع الأمثل لكمية الماس المناسبة أمرًا محوريًّا، لأن ذلك يمكِّن الأداة من القطع بفعالية دون أن تنفصل أو تتفتت بسهولة. ويكتسب هذا الأمر أهمية قصوى في التربة الخشنة جدًّا، حيث يؤدي ارتداء جزء واحد منها أسرع من الأجزاء الأخرى إلى إفساد عملية القطع بأكملها وجعلها غير متناسقة.

دراسة حالة: قطعة حفر كورية ماسية سلكية بعرض شق ٠٫٨ مم تحقّق نسبة استرجاع كور تبلغ ٩٨٫٢٪ في صخور الكوارتز (اختبار ميداني أجرته هيئة المسح الجيولوجي الأمريكية، ٢٠٢٣)

وفقًا لاختبار ميداني حديث أجرته هيئة المسح الجيولوجي الأمريكية (USGS) في عام 2023، توجد أدلة واضحة تُظهر كيف يؤثر عرض الشق (Kerf) في معدلات استرجاع العينات الأساسية. فعندما اختبروا قطعة حفر كورية ماسية ذات نظام سلكي (Wireline) بعرض شق دقيق يبلغ ٠٫٨ مم، نجحت في استرجاع ٩٨٫٢٪ من عينة الحجر الرملي الكوارتزيتي. وهذا يفوق بنسبة تصل إلى نحو ١٢٪ ما يُعتبر معيارًا شائعًا في القطاع حاليًّا. وقد ساعد التصميم الخاص لهذه القطعة، الذي يعتمد على أجزاء غير متناظرة، في الحفاظ على الاستقرار حتى عند السرعات العالية البالغة ٦٥٠ دورة في الدقيقة (RPM)، ما يؤدي إلى تقليل الاضطرابات التي تلحق بالتكوينات الصخرية المحيطة. والآن إليكم أمرًا مثيرًا للاهتمام: ففي تلك الصخور البلورية الصلبة، حيث تتراوح معدلات الاسترجاع المعتادة للقطع التقليدية بين ٧٨٪ و٨٦٪، حقَّق تصميم عرض الشق الأضيق فرقًا كبيرًا. فقد خفَّض هذا التصميم من حدوث الشقوق الدقيقة التي تحدث عادةً أثناء الحفر، ما يمكِّن الجيولوجيين من دراسة الطبقات الصخرية بدقةٍ أعلى بكثير دون فقدان معلوماتٍ مهمة عن تركيبها الأصلي.

تكوين الماس وتحسين الروابط لتحقيق دقة مخصصة حسب نوع التكوين

موازنة صلادة الروابط وحجم الحبيبات: روابط أصلب للصخور الكاشطة؛ وروابط أنعم ومُصمَّمة خصيصًا للتكوينات الهشة مثل الخرسانة

تعتمد فعالية أجزاء الحفر ذات اللب الماسي حقًا على اختيار المزيج المناسب من صلابة السبيكة المعدنية وحجم حبيبات الماس لأنواع مختلفة من التكوينات الصخرية. عند العمل مع صخور شديدة الاحتكاك مثل الجرانيت أو الحجر الرملي، فإن استخدام سبائك معدنية أقسى إلى جانب حبيبات ماس أكبر بحجم 20/30 مش يساعد على إطالة عمر الأداة دون تآكل سريع، مع الحفاظ على حدة الحافة المقطوعة لأداء العمل بشكل صحيح. لكن عند التعامل مع مواد هشة مثل الخرسانة الإنشائية أو الصخر الزيتي، تتغير الأمور تمامًا. هنا نحتاج إلى سبائك برونز كوبالت ألين م 결بًا مع حبيبات ماس أدق بكثير. والسبب؟ أن هذه السبائك الألين تتآكل بطريقة مضبوطة عند تطبيق الضغط، مما يؤدي إلى ظهور حبيبات ماس جديدة بانتظام أثناء عمليات الحفر. وهذا يمنع تراكم الحرارة الزائدة داخل العينات المثقبة التي قد تؤدي إلى تكسرها بشكل غير متوقع. تُظهر الاختبارات الميدانية أن تطبيق هذه التعديلات المحددة على الخرسانة المسلحة يقلل من تكسر العينات بنسبة تصل إلى 37% مقارنة بالإعدادات القياسية الجاهزة، مما يصنع الفارق بين نجاح عمليات الحفر وفشلها المكلف.

تحسين الحبيبات الدقيقة (<40/50 شبكية) في قواطع الألماس المستخدمة لأخذ العينات من الخرسانة الإنشائية يقلل بشكلٍ أدنى من التشققات المجهرية

عند إجراء عمليات أخذ العينات من الخرسانة الإنشائية، فإن الحفاظ على سلامة العينة يكتسب أهميةً بالغة؛ لأن ذلك يؤثر مباشرةً في صحة النتائج التي تُستخلص من الاختبارات. فحبيبات الألماس فائقة الدقة (بمقاس 40/50 شبكية أو أفضل) توزِّع قوة القطع على آلاف النقاط الصغيرة جدًّا التي تتلامس مع المادة، مما يقلل الضغط المركّز في مناطق محددة ويساعد في منع تكوُّن تلك التشققات المجهرية المزعجة في المواد القائمة على الأسمنت. وقد أظهرت بعض الدراسات التي أُجريت على عيّنات خرسانية انخفاضًا بنسبة تقارب 41% في هذه التشققات عند استخدام هذه الطريقة. وبما أن تحقيق نتائج دقيقة كهذه ضرورةٌ قصوى لاختبار مقاومة الانضغاط وفق معايير ASTM، فإن أصغر العيوب قد تؤدي إلى تشويه النتائج بأكملها. ومن الناحية العملية، فإن أنظمة السلكية (Wireline) التي تدمج هذه الحبيبات الدقيقة المُحسَّنة تنجح عادةً في استرجاع نحو 99.3% من العينات أثناء تقييم المباني الشاهقة، ما يجعلها موثوقةً للغاية في التقييمات الإنشائية.

التحكم في معايير الحفر: السرعة الدورانية (RPM)، والعزم، وتكوين رأس الحفر لضمان الدقة الزاوية وسلامة العينة الأساسية

رؤوس الحفر الماسية ذات الحافة المستمرة مقابل الرؤوس المجزأة: تأثيرها على الاستقرار الزاوي (±٠٫١٥°) والتحكم في العزم الالتوائي عند سرعات تتراوح بين ٥٠٠–٨٠٠ دورة في الدقيقة

يُعَدّ توافق معايير الحفر—وخاصة السرعة الدورانية (RPM) والعزم—أساسياً لتحقيق الدقة الزاوية وسلامة العينة الأساسية. ويتيح تكوين رأس الحفر الماسي تحكّماً دقيقاً:

• مثاقب الحافة المستمرة ويوفّر اتصالاً متجانساً مع التكوين الصخري، مما يكبح الاهتزاز ويحافظ على الانحراف الزاوي ضمن حدود ±٠٫١٥°. كما أن حافته المستمرة غير المنقطعة تؤمن استجابة مستقرة للعزم، ما يجعلها مثالية للمواد الهشة مثل الخرسانة.
• رؤوس الحفر المجزأة ، التي تتكوّن من أقسام قطع متباعدة، تتفوق في تبديد الحرارة وإزالة المخلفات عند السرعات العالية (٦٥٠–٨٠٠ دورة في الدقيقة)، لكنها تتطلب مراقبة دقيقة للعزم لمنع الانحراف في التكوينات المسببة للتآكل.

يؤدي اختيار سرعة الدوران (RPM) غير الصحيحة إلى زيادة التشققات المجهرية بنسبة تصل إلى 30% في الصخور الصلبة. ويضمن مطابقة السرعة الدورانية لنوع القاطع الاستقرار الليفي—وهو أمرٌ بالغ الأهمية عندما تُستَخدم توجيهات العينة الأساسية في التفسير الجيولوجي.

التكيفات الخاصة بالتطبيق: الحفاظ على صلاحية العينات الأساسية في الخرسانة والصخور الصلبة

التخفيف من التشققات المجهرية في الخرسانة المسلحة: كيف تقلل الحواف المطلية بالماس (بسمك طلاء يتراوح بين 15–25 ميكرومتر) الضرر الناتج عن الحرارة بنسبة 41%

إن إدارة الحرارة تكتسب أهمية كبيرة عند العمل على حفر الخرسانة المسلحة، لأن الاحتكاك الناتج يُولِّد حرارةً هائلةً تؤدي إلى تشكل شقوق دقيقة. فالمثاقب التقليدية المُشبَّعة فقط لا تتعامل مع هذه المشكلة بكفاءة تُضاهي كفاءة الحواف القطعية المطلية بالألماس والتي يتراوح سمكها بين ١٥ و٢٥ ميكرومترًا. وتتفوق هذه الطلاءات الألماسية فعليًّا في التخلص من الحرارة، ما يقلل من الصدمة الحرارية بنسبة تصل إلى ٤٠٪ وفقًا لبعض الاختبارات المخبرية التي أُجريت. ويساعد هذا الطلاء الخاص في الحفاظ على تماسك جميع المكونات داخل المادة، لذا فإن العينات الناتجة عن الحفر تحتفظ بهيكلها الأصلي سليمًا مع بقاء أنماط الشقوق والمعادن كما هي دون تغيير. وعند دمج هذه الطريقة مع ضبط دقيق لعرض الشق المُحدث، فإن ذلك يؤدي أيضًا إلى تقليل كمية الغبار الناتجة وإحداث أقل قدر ممكن من الاضطرابات تحت السطح. فما الدلالة العملية لذلك؟ إننا نحصل في النهاية على عينات لم تُعدَّل خصائصها الجيوتقنية، ما يجعلها موثوقةً في تحديد الحمولة الفعلية التي يمكن أن تتحملها.
