Perustavanlaatuinen kallionmurron mekaniikka: Kimakkisuunta Porakärjen kuluminen vs. PDC-porakärjen leikkaus
Kuinka timanttisydänporakärjet saavuttavat tarkkuuden kuluttavan hionnan avulla

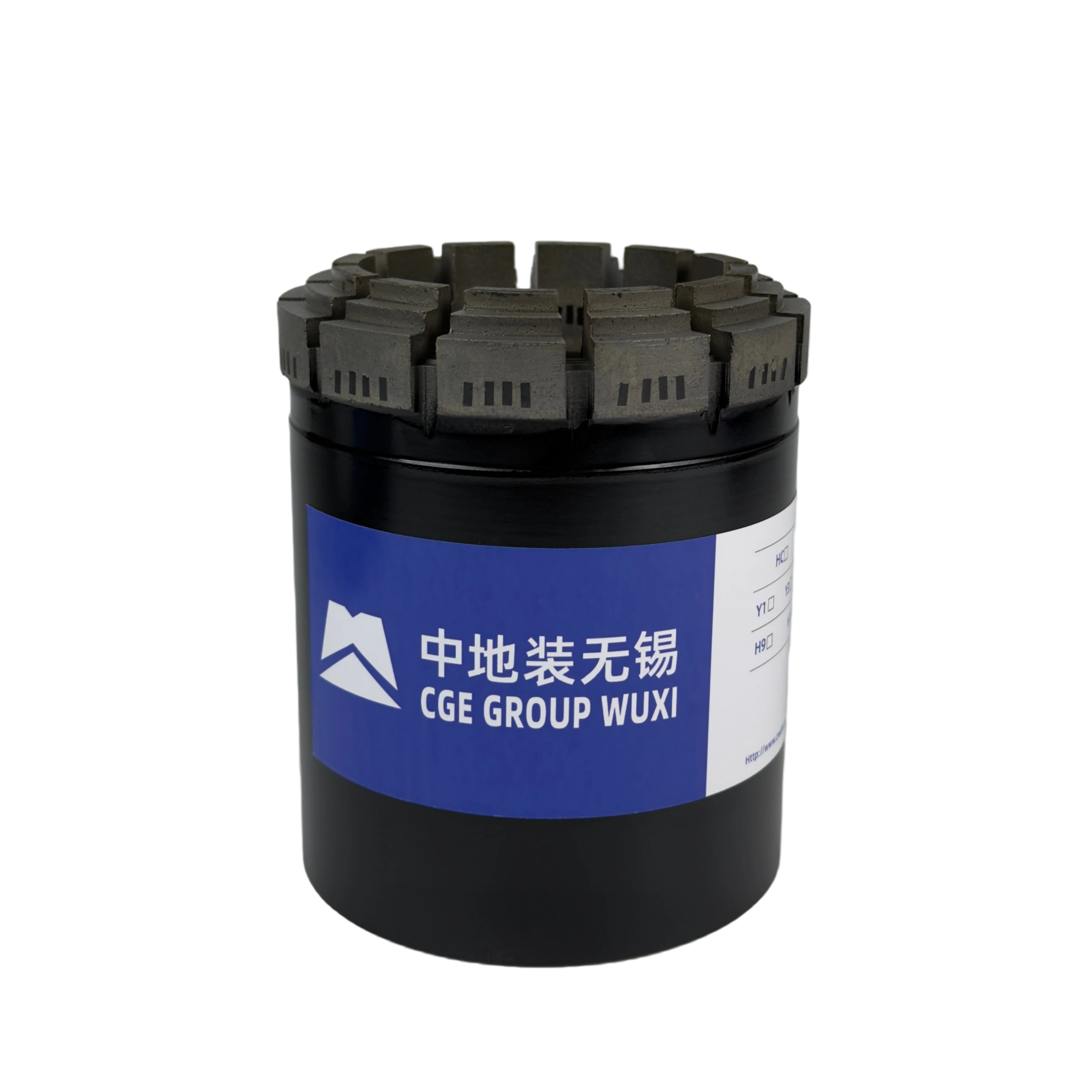

Timanttisydämenpääset työntyvät kiveen mikroskooppisella tasolla kiinnitettyjen teollisuuden käyttöön tarkoitettujen timanttien avulla metallirungon sisällä. Tämä menetelmä aiheuttaa ohjatun kuluttavan vaikutuksen, joka murtuu kivien rakeita paineen alaisena vältäen samalla muita poraustekniikoissa esiintyviä haitallisiksi osoittautuneita sivusuuntaisia iskuja. Menetelmä toimii erinomaisesti erityisen koville kivilajeille, kuten graniitille, kvartsiitille ja basaltille, joissa kiven hauraus on ratkaisevan tärkeää. Mikä tekee näistä päästä erinomaisia? Ne aiheuttavat hyvin vähän värähtelyä käytön aikana, tuottavat sileitä reiän seinämiä, joiden poikkeama on alle 2 mm, ja keräävät yleensä yli 95 % ydinkappaleesta myös kivissä, joiden UCS-luokitus on yli 300 MPa, kenttätestien mukaan ASTM D7012 -standardien mukaisesti. Kun pääse kulumaa, uudet timanttityökalupinnat tulevat asteittain käyttöön, mikä pitää suorituskyvyn vakiona ja estää äkilliset rikkoutumiset. Timanttisydämenporausta verrattaessa leikkausperusteisiin menetelmiin timanttisydämenporaus säilyttää kivinäytteessä ne hienovaraiset mikromurtumat ja mineraalirajapinnat, mikä on ehdottoman tärkeää geologien tulkintaan siitä, mitä tapahtuu maan alla syvällä.
Kuinka PDC-kärjet leikkaavat jatkuvalla leikkaamisella – ja miksi tämä rajoittaa ytimen eheytta
PDC-kärjet leikkaavat kalliolukkoja käyttäen erityisiä monikiteisiä timantti-iskukappaleita, kun kärkeen kohdistetaan riittävä paino ja se pyörii. Tämä toimii erinomaisesti yhtenäisissä, keskimittaisen kovuusasteikon muodostumissa, joiden rajoittamaton puristuslujuus on alle 200 MPa – esimerkiksi savi- tai kalkkikivessä. Niiden porausnopeus voi olla noin kolme kertaa suurempi kuin perinteisten timanttikärkisten ytimenottoporakärkien vastaavissa kallioissa. Mutta tässä on kuitenkin sudenkuoppa: PDC-kärjet leikkaavat kallion poikittaisesti, mikä aiheuttaa sivusuuntaisia halkeamia ja lämmön kertymisen, mikä on erityisen ongelmallista kovemmissa tai kovempia hiukkasia sisältävissä muodostumissa. Ytimenottoaste laskee merkittävästi materiaaleissa kuten basaltissa tai kerrostuneissa kallioyhdistelmissä, ja teollisuuden standardien mukaisten porauskokeiden mukaan näissä tapauksissa otettavasta näytteestä voidaan menettää jopa 15–40 prosenttia. Syntyvä lämpö kuluttaa myös timanttiaulua ajan myötä, ja iskut kovista kohteista, kuten kivilankuista tai kvarssiumpipalloista, heikentävät lisäksi näytteen laadun säilymistä. Kun kyseessä on vakava tutkimustyö, jossa kallionäytteiden rakenteellinen eheys on ratkaisevan tärkeää tarkkojen resurssiarvioiden tekemiseksi ja tärkeiden sääntelyvaatimusten, kuten JORC- tai NI 43-101 -standardien, täyttämiseksi, PDC-kärjet eivät yksinkertaisesti ole oikea valinta.
Suorituskyvyn vertailu: ROP, ytimen laatu ja porakärjen kestävyys muodostuman mukaan
Käyttösyvyyden (ROP) kehitys UCS-arvoilla 150–400 MPa: missä kussakin porakärjessä on erinomainen suorituskyky
Penetraation nopeus riippuu todellakin siitä, kuinka kova ja kuluttava kallioluokka on. Keskimittaisen kovien, mutta ei liian kuluttavien kalliojen (noin 150–250 MPa UCS) käsittelyssä PDC-kärjet toimivat yleensä paremmin kuin timanttiytimöintikärjet, mikä voi johtaa jopa 35–50 prosentin parannukseen, koska ne leikkaavat materiaalia tehokkaammin. Tilanne muuttuu kuitenkin, kun kallion lujuus ylittää 250 MPa:n. Näissä korkeamman lujuuden olosuhteissa PDC-kärjet kulumaa nopeasti, värinä lisääntyy ja lämpöongelmat alkavat vaivata, mikä johtaa merkittävään ROP:n (käytännössä tunnettu myös nimellä 'rate of penetration') laskuun. Olemme havainneet tapauksia, joissa penetraation nopeus laskee alle 0,3 metriä tunnissa kvartsi-rikkaissa graniittimuodostumissa. Timanttiytimöintikärjet taas kertovat eri tarinan: ne säilyttävät melko tasaisen nopeuden jopa erityisen vaikeissa muodostumissa, joiden lujuus vaihtelee 250–400 MPa:n välillä. Salaisuus piilee niiden erityisessä matriisissa, joka kestää kulutusta erinomaisesti. Tämä matriisi kestää noin kolme kertaa pidempään kuin PDC-kärjet pystyvät kestämään korkean piioksidipitoisuuden kallioympäristöissä. Kenttätoiminnassa tieto siitä, milloin vaihtaa näiden kärkityyppien välillä, on ratkaisevan tärkeää tuottavuuden ylläpitämiseksi.
- <150 MPa : PDC-kärjet tuottavat korkeimman etenemisnopeuden (ROP) pehmeissä, homogeenisissa muodostumissa
- 150–300 MPa : Timanttikärkiset ytimenottokärjet ovat suositeltavia murtuneissa, kovissa tai vaihtelevissa kallioissa, joissa ytimen eheys on ratkaisevan tärkeää
- >300 MPa : Timanttikärkiset ytimenottokärjet säilyttävät luotettavan etenemisnopeuden (ROP) 0,8–1,2 m/tunti; PDC-kärjet eivät yleensä pysty edistymään
Ytimen saanto, seinämän tasaisuus ja rakenteellinen uskottavuus – miksi vain timanttikärkiset ytimenottokärjet tuottavat tutkimustasoisia näytteitä
Timanttisydäntäydentävät porakärjet tuottavat yleensä noin 95–98 prosenttia ydinstä vähäisellä häiriöllä, mikä täyttää vaativat vaatimukset resurssien arviointityöhön ja metallurgisiin kokeisiin. Näiden kärkien kuluttava toimintatapa tuottaa sileitä pora-aukkoja, jotka säilyttävät mitallisesti vakauden ja samalla säilyttävät kivessä olevat hienot tekstuuritiedot, kuten jakautumatasot, suonirakenteet ja huokosuuden jakautuman kiveen. Vertailtaessa PDC-leikkausmenetelmiin ongelmia syntyy nopeasti. PDC-järjestelmät jättävät usein puristusmerkkejä, rikkovat ydintä merkittävästi ja voivat menettää jopa 40 prosenttia ydinstä kovissa kivilajeissa, kuten basaltissa, sekä luoda epätasaisia reunoja, jotka häiritsevät tärkeitä geoteknisiä mittauksia. Näiden ongelmien vuoksi PDC-porauksesta saatavat näytteet eivät usein täytä JORC- ja NI 43-101 -standardien vaatimuksia, jotka edellyttävät ehjää ja edustavaa materiaalia virallisissa raporteissa. Kaivannaismetsästysprojekteissa, joissa tarkat näytemittaukset ovat ratkaisevia esimerkiksi arvostelussa ja lupien myöntämisessä, timanttisydäntäydentävät porakärjet ovat edelleen kultainen standardi rakenteellisen eheytteen säilyttämisessä.
Muodostumakohtainen valintakäyttöopas: timanttisydänporakärjen tai PDC-porakärjen sovittaminen kallioperään
Milloin valita timanttisydänporakärki: erittäin kovia ja hauraita, kuluttavia muodostumia (granitti, kvartsiitti, basaltti)
Timanttisydänporanterät toimivat parhaiten kovien kalliojen porauksessa, kun kallion yksiaukkoisen puristuslujuuden arvo on yli 250 MPa ja kalliossa on yli 30 % kvartsiä. Niitä käytetään myös tehokkaasti halkeilluissa kallioissa tai alueilla, joiden eri kerrokset eroavat merkittävästi kovuudeltaan, kuten massiivisissa graniittiesiintymissä, nauhamaisissa kvartsiittiesiintymissä ja niissä sarakebasalttien muodostumissa, joita tavataan usein. Näihin poranteriin käytetty erityinen matriisi kestää hyvin kulumista ja pitää leikkausprosessin aikana vakautta pinnalla kohdistettavassa paineessa. Keväällä 2023 suoritetut kenttätestit osoittivat, että poranterät pystyvät saamaan yli 90 % yhtenäisistä ytimistä jopa vaativissa basalttijaksoissa Australian ja Kanadan vihreän kiven vyöhykkeillä. Tämän luotettavan suorituskyvyn vuoksi useimmat ammattilaiset luottavat timanttisydänporanteriin alustavassa tutkimusvaiheessa, malmin laatuun liittyvissä tarkastuksissa sekä geoteknisissä arvioinneissa, joissa yhtenäisten näytteiden saaminen on ratkaisevan tärkeää tarkkojen geologisten tulkintojen tekemiseksi myöhemmin.
Kun PDC-kärjet ovat suositeltavia: keskimittaisen kovat, vähän kuluttavat muodostumat (savi-, kalkki- ja yhteenkasvamaton hiekkakivi)
PDC-kärjet toimivat parhaiten pehmeissä ja keskimittaisissa kalliolajeissa, joiden yhtenäiset ominaisuudet ovat alle noin 150 MPa:n puristuslujuuden (UCS) ja joissa ei ole liikaa piioksidia. Tarkoitamme esimerkiksi laminoitua silttiä, huokoisia kalkkikiviä tai niitä löyhien sorakivikerrosten alueita, joita porataan usein. Jatkuvan leikkaustavan ansiosta niiden porausnopeus on noin 2–3 kertaa parempi kuin perinteisten timanttiporakärkien, kun porataan tällaisia kallioita. Lisäksi ne auttavat pitämään porareiän seinämät vakaina ja vähentävät ongelmia, joita aiheutuu ytimen tarttumisesta poistettaessa. Varo kuitenkin tilanteita, joissa kallion lujuus vaihtelee yli 40 % eri muodostuman osissa. Olemme havainneet ongelmia erityisesti alueilla, joissa esiintyy kerttikiveä, flinttivyöhykkeitä tai niitä hankalia pii-rikastuneita vyöhykkeitä, jotka rikkovat leikkuukärjet ennenaikaisesti ja heikentävät porausnopeutta. Kun kohtaamme tällaisia haasteita, jotkut käyttäjät vaihtavat hybridiporakärkiin tai porrastettuihin konfiguraatioihin vaihtoehtoisina ratkaisuina. On kuitenkin muistettava, että ytimet ovat edelleen ratkaisevan tärkeitä geologiseen analyysiin, joten älä uhraa laadun takia vain siksi, että haluat päästä vaikeista kohtauksista nopeammin läpi.
UKK
Mihin timanttiytimenporakärjet käytetään?
Timanttiytimenporakärjet käytetään kovien, kovettavien kallioluokkien poraamiseen, erityisesti niissä, joissa on korkea rajoittamaton puristuslujuus, kuten graniitissa, kvartsiitissa ja basaltissa. Niitä suositellaan korkealaatuisien, ehjien ytimen näytteiden tuottamiseen, jotka ovat välttämättömiä geologiseen analyysiin.
Mihin kallioluokkiin PDC-porakärjet soveltuvat parhaiten?
PDC-porakärjet toimivat erinomaisesti keskimittaisen kovissa, vähän kovettavissa kallioluokissa, kuten savi- ja kalkkikivessä sekä yhteenkasvamattomassa hiekkakivessä. Niillä saavutetaan näissä kallioluokissa parempi porausnopeus verrattuna timanttiytimenporakärkiin.
Miksi timanttiytimenporakärjet ovat suositeltavia ytimen eheytteen säilyttämiseen?
Timanttiytimenporakärjet käyttävät kovettavaa hiomista huolellisesti murtamaan kallion jyväset, mikä säilyttää herkät mikromurtumat ja mineraalirajapinnat, jotka ovat olennaisia tarkalle geologiselle tulkinnalle. Ne ottavat näytteeksi ytimen suuren osan vähimmäisvaikutuksella ja muodostavat sileät, mitallisesti vakautetut porareiän seinämät.
Mitkä ovat PDC-kärkien käytön haitat kovemmissa muodostumissa?
Kovemmissa tai kovempia abrasioita aiheuttavissa muodostumissa PDC-kärjet voivat aiheuttaa sivusuuntaisia murtumia, lämpöä kertyy ja ytimenäytteestä voidaan menettää merkittävä osuus. Näytteiden laatu voi myös heikentyä epätasaisista seinämistä ja PDC-leikkausmenetelmän jättämistä puristusmerkeistä.
