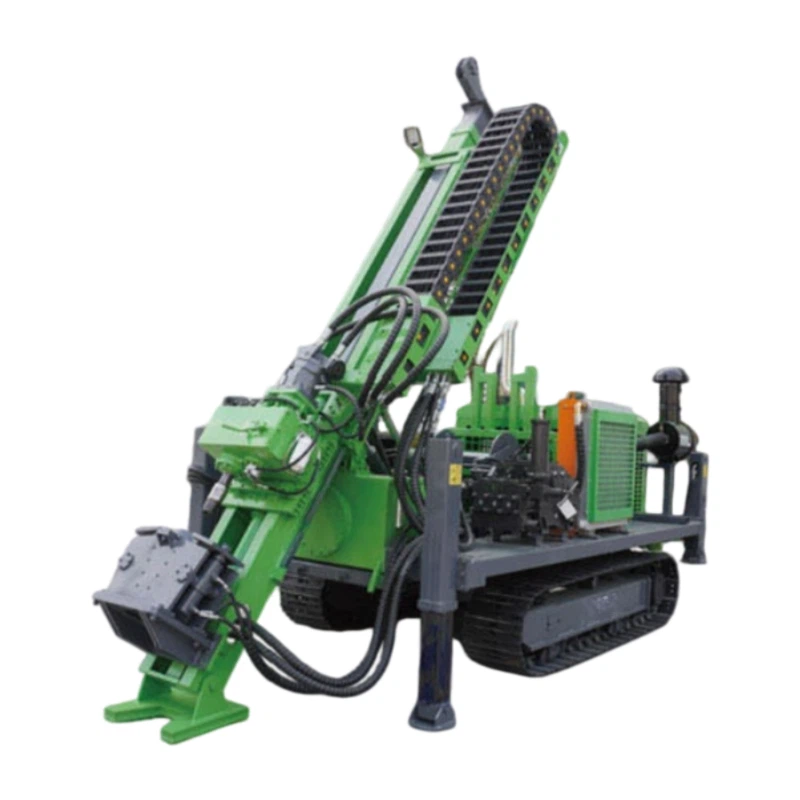

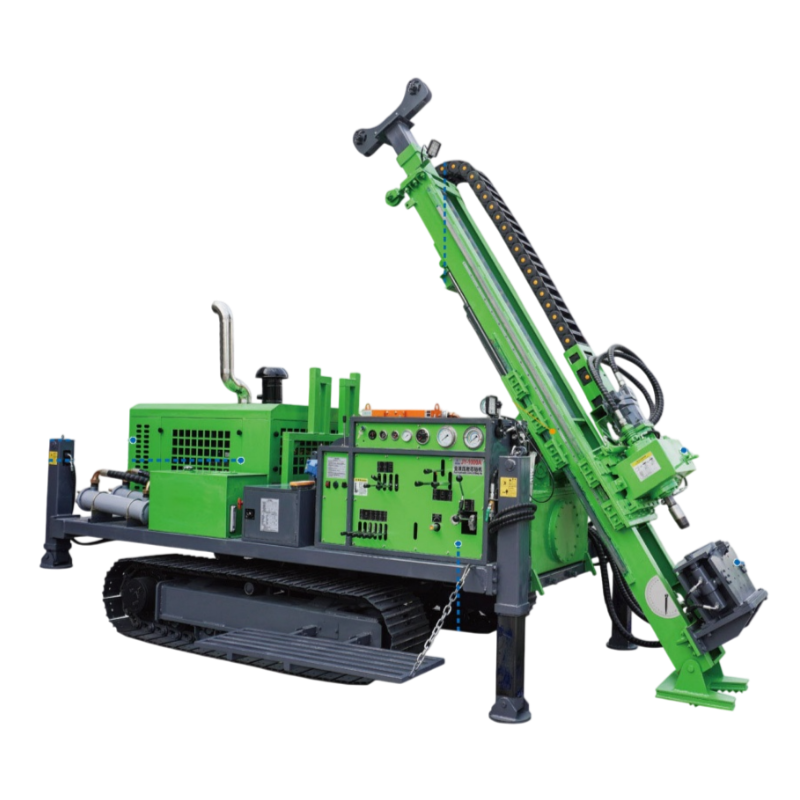

Буровая установка для кернового бурения с гидравлическим приводом на стальных гусеницах JY-1000A

Угол наклона скважины: 45° – 90° (гидравлический цилиндр поднимает мачту + общее скольжение на 1,2 м)

Совместимость бурильных труб: Полный ассортимент, включая BQ/NQ/HQ/BTW/NTW/HTW. Стандартная комплектация: бурильная колонна с канатным сердечником длиной 1,5 м.

Режим передвижения: Стальные гусеницы, беспроводное дистанционное управление, угол подъёма 25°

Общая масса машины: 5000×2100×2600 мм; приблизительно 7 тонн

Описание

Серия керновых буровых установок JY-1000A на гусеничном ходу с полным гидравлическим приводом — это новая модель полностью гидравлической керновой буровой установки, разработанная нашей компанией после тщательной оптимизации и инновационного проектирования на основе всестороннего анализа передовых технологий аналогичных буровых установок как отечественных, так и зарубежных. Данная буровая установка предназначена для алмазного кернового бурения на проводке, обладает превосходными эксплуатационными характеристиками, высокой скоростью бурения, стабильной работой, простотой в управлении, безопасностью и надёжностью, а также высокоинтегрированным дизайном, что обеспечивает компактность и функциональность всей машины, низкий уровень отказов и лёгкость технического обслуживания, значительно повышая эффективность и качество бурения.

1. Буровая установка приводится в действие полностью гидравлической системой.

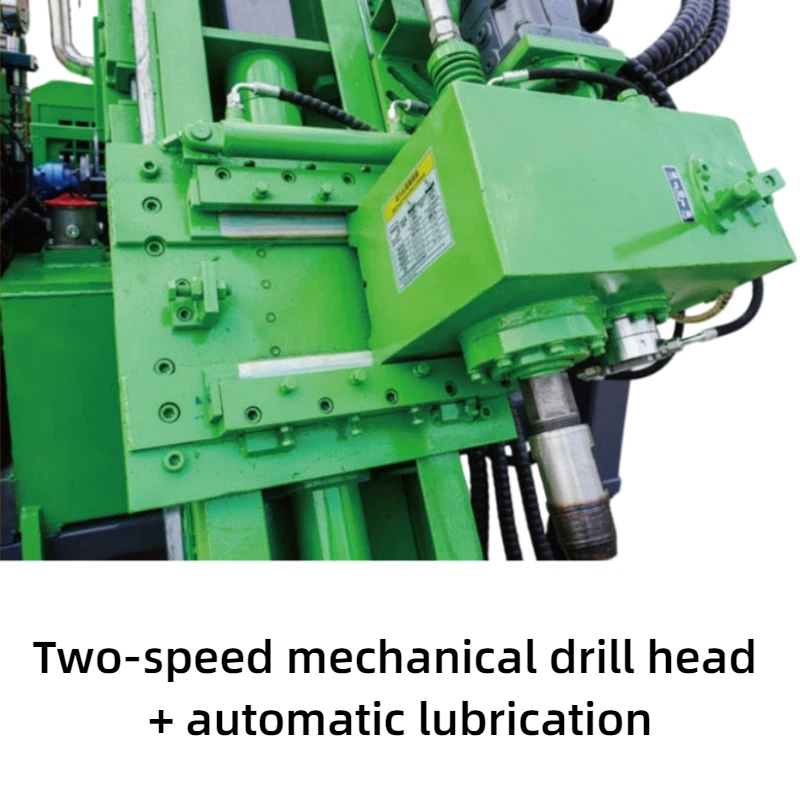

2. Буровая установка обеспечивает механическую двухскоростную работу с плавной регулировкой скорости, а максимальный крутящий момент может достигать 2600 Н·м.

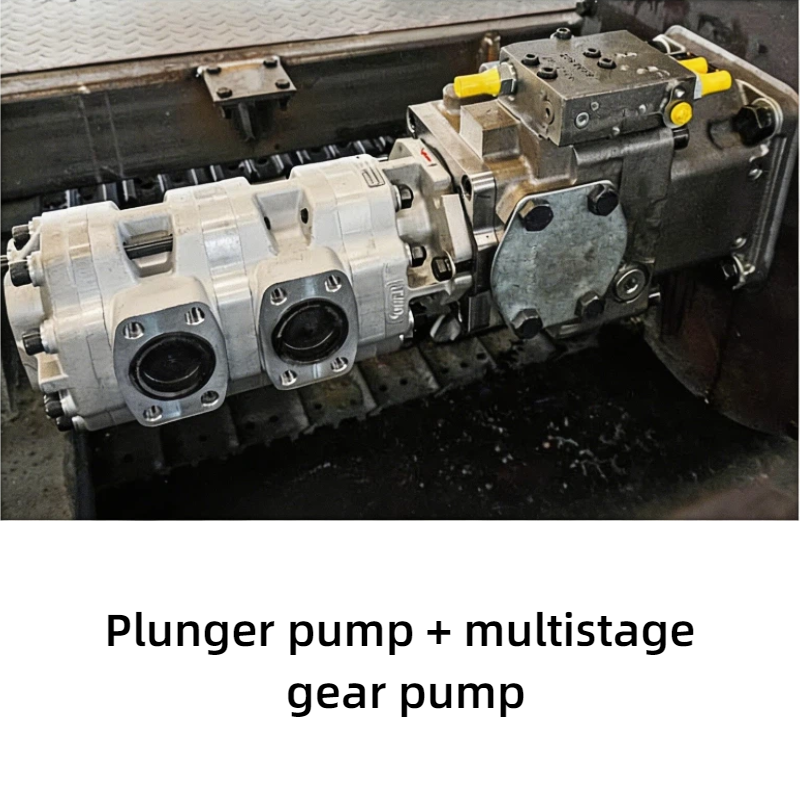

3. Привод осуществляется аксиально-поршневым насосом и наклонно-осевым поршневым двигателем.

4. Оснащён механизмом бокового перемещения силовой головки, а мачта может подниматься и опускаться с помощью масляного цилиндра и одновременно перемещаться вдоль направляющих, что обеспечивает бурение в диапазоне углов от 45 до 90°.

Технические требования

Тип установки	JY-1000A
Вес	7000kg
Габаритные размеры (транспортный режим)	5000×2100×2600 мм
Габаритные размеры (рабочий режим)	4200×2650×6500 мм
Угол бурения	45-90°
Глубина бурения BTW/BQ	1200м
Глубина бурения NTW/NQ	1000м
Глубина бурения HTW/HQ	800м
Подъёмное усилие буровой головки	360кН
Усилие подачи буровой головки	180 кН
Частота вращения, об/мин	0–1400 об/мин
Макс. крутящий момент	2600 Н·м
Ход подачи сверлильной головки	1800мм
Ход каретки буровой мачты	1200 мм
Гидравлические насосы	Основной насос: 115 мл/об, 32 МПа Вспомогательный насос: 80 мл/об, 25 МПа
Гидравлическая система охлаждения	Водяное охлаждение + воздушное охлаждение

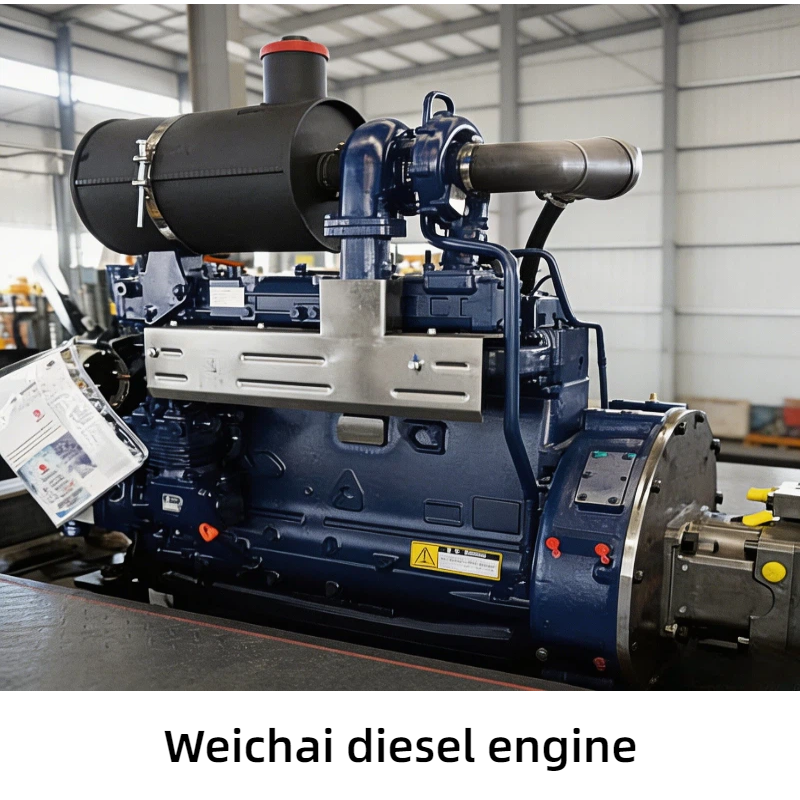

Силовой блок	129 кВт/2200 Двигатель Weichai с шестью цилиндрами
Грузоподъемность гидравлической лебедки	1000м
Грузоподъёмность механической лебёдки	24кН
Скорость подъёма лебёдки	110 м/мин
Грязевой насос	BW100 / BW160 (опция)
Гусеничная ходовая часть	Стальная гусеница грузоподъёмностью 8 тонн, 400 мм × 43 звена
Угол подъема гусеничного шасси	25°
Скорость передвижения гусеничного шасси	2-3км/ч

Стальные гусеницы и особенности конструктивного исполнения

1. Шасси на стальных гусеницах: Усиленные стальные гусеницы (400 мм × 43 звена), беспроводное дистанционное управление перемещением, преодоление подъёма до 25°, скорость 2–3 км/ч, возможность свободного передвижения в гористой местности, на болотистой почве, гравии и крутых склонах, прицеп не требуется

2. Боковое смещение силовой головки: Для подъёма или опускания бурильной колонны не требуется демонтаж вышки; производительность замены бурильных штанг на 50 % выше, чем у традиционных буровых установок

3. Высокопрочная комбинированная мачта: Подъём гидроцилиндрами + общее скольжение на 1,2 м, произвольный угол наклона от 45° до 90°, универсальное применение на поверхности

4. Гидравлические выравнивающие опоры: Четыре опорные ноги регулируются независимо для выравнивания; выравнивание на сложном рельефе занимает всего 5 минут, обеспечивая устойчивость при строительстве

5. Компактная конструкция для тяжелых нагрузок: Общий вес всей машины составляет примерно 7 тонн, габариты при транспортировке — 5000×2100×2600 мм, что обеспечивает удобство перемещения

6. Высокая проходимость стальных гусениц: Утолщённые стальные гусеницы + дистанционное управление перемещением обеспечивают свободное передвижение в гористой местности / на болотистой почве / по крутому склону

7. Устойчивость при бурении глубоких скважин с большим крутящим моментом: Мощность 129 кВт + крутящий момент 2600 Н·м — устойчивая и эффективная работа при бурении скважин глубиной до 1000 метров

8. Высокоэффективная полностью гидравлическая система: Система с чувствительностью к нагрузке + автоматическое отцепление — низкая трудоёмкость, высокая производительность

9. Извлечение керна высокого качества с использованием канатного сердечника: Высокий коэффициент сохранности горного керна, высокий коэффициент использования чистого времени бурения

10. Долговечная тяжелая нагрузка: Прочная конструкция + усиленный отвод тепла — непрерывная работа без риска даже в экстремальных условиях

Сценарии применения:

* Разведка твёрдых полезных ископаемых: Отбор керна на глубину до 1000 метров при поиске золота, меди, свинца и цинка, железа и др. с высоким показателем сохранности керна

* Гористая / сложная местность: Стальные гусеницы обеспечивают прямой проезд к месту работ, решая проблему недоступности участков для буровых установок на колёсном или резиновом ходу

* Инженерно-геологические изыскания: Бурение геологических профилей для дорог, железнодорожных линий, мостов и инфраструктурных проектов

* Гидрогеология / геотермальная энергетика / разведка и бурение скважин на мелкие месторождения нефти и газа: Разведка и бурение скважин для изучения подземных вод, геотермальных ресурсов, а также мелких месторождений нефти и газа

* Дамбы / туннельные проекты: Бурение скважин для инъекционного цементирования, вентиляции и дренажа
