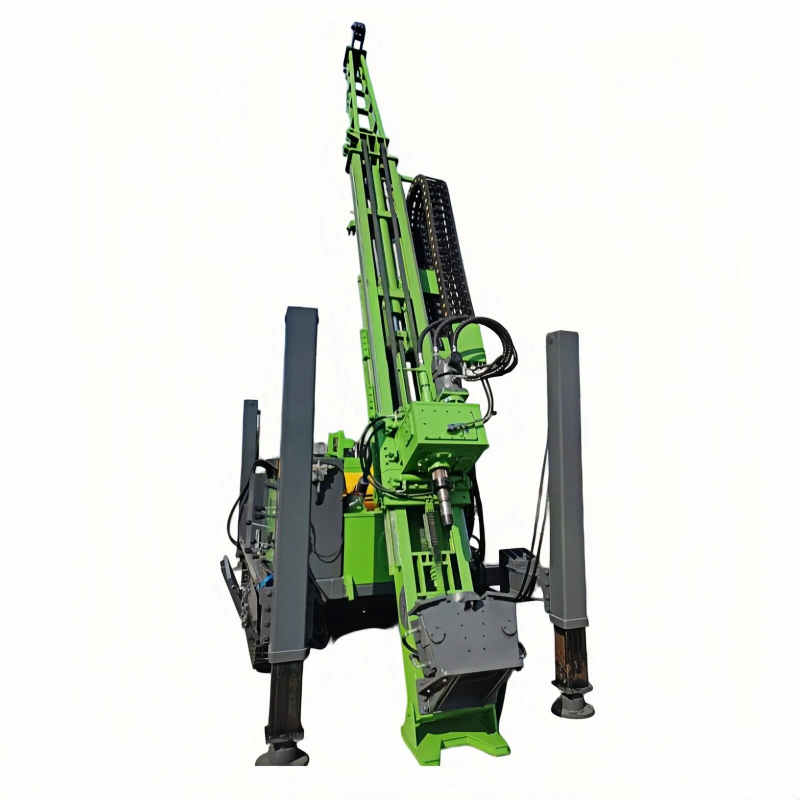

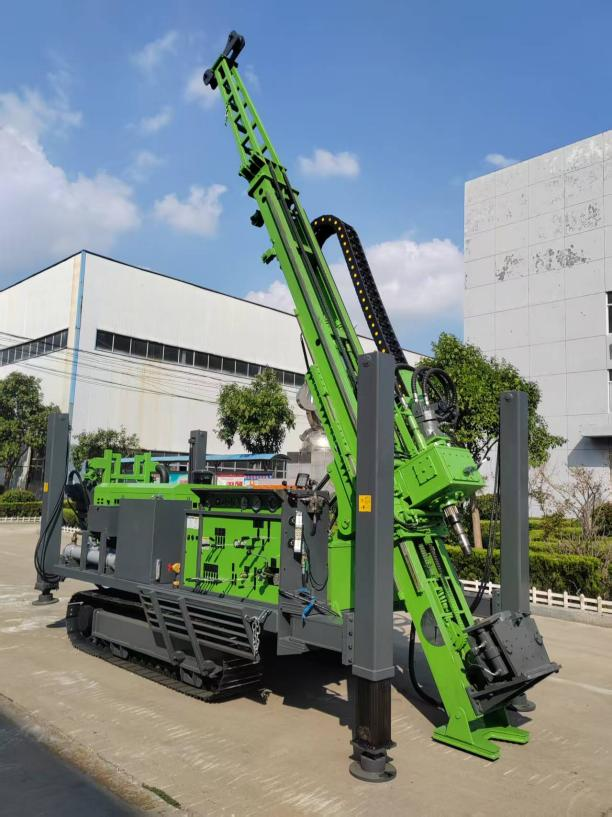

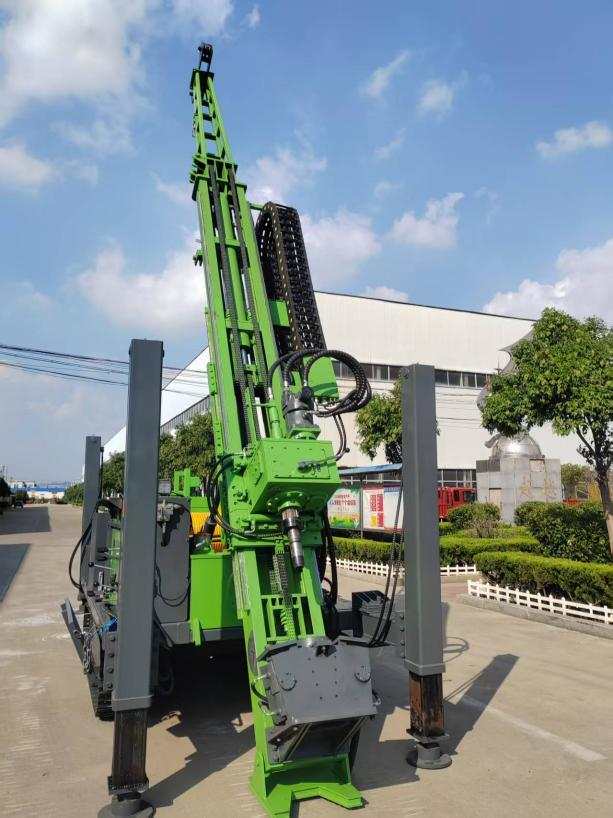

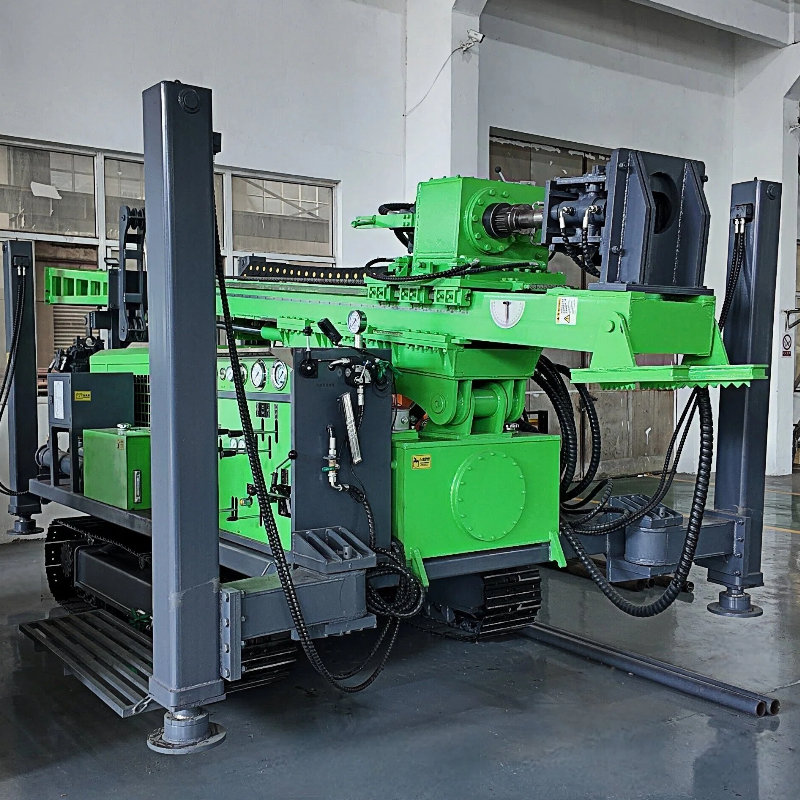

JY - 1600 plně hydraulická vrtná souprava pro jádrové vrtání
Plně hydraulická vrtná souprava pro jádrové vrtání JY - 1600 se používá především k vrtání ložisek pevných rud. Lze ji také využít pro inženýrskou geologii, vrtání mělkých vrstev ropy, zemního plynu a podzemní vody, stejně jako pro inženýrské vrty, např. pro ventilaci tunelů, odvodnění a injektáž hrází.
Popis

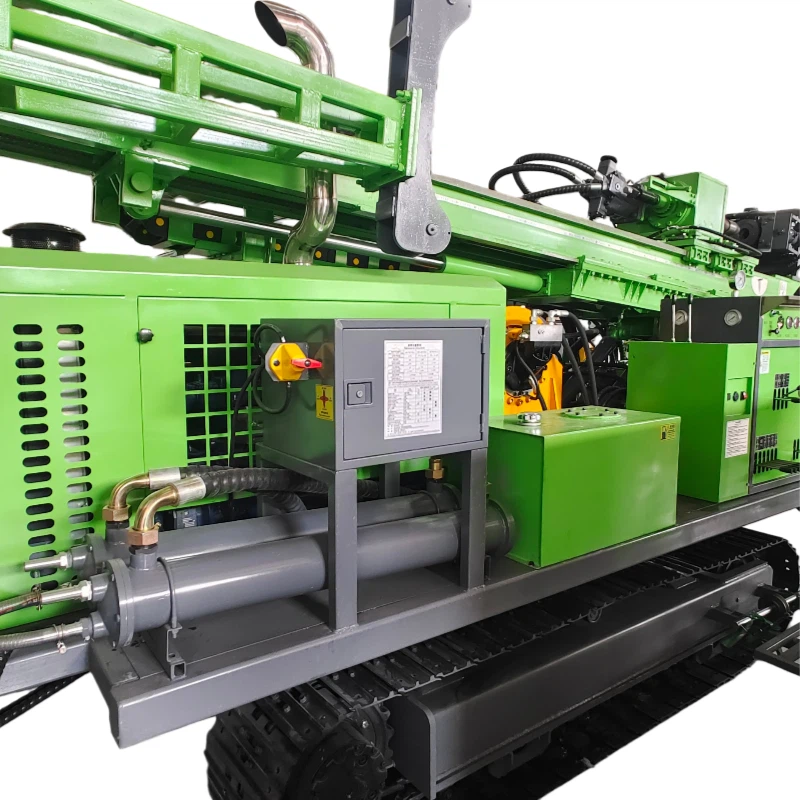

Plně hydraulická vrtná souprava JY-1600 je primárně určena pro vrtání pevných ložisek rud. Lze ji také použít pro inženýrsko-geologické průzkumy, vrtání mělkých vrstev pro těžbu ropy, zemního plynu a podzemní vody, stejně jako pro výstavbu inženýrských vrtů, např. pro ventilaci tunelů, odvodnění nebo injektáž hrází. Tato vrtná souprava je plně hydraulicky poháněná. Otáčení vrtací hlavy je zajištěno axiálním pístovým čerpadlem a šikmým pístovým motorem; konstrukce zahrnuje dvě mechanické převodové stupně a bezstupňovou regulaci otáček, čímž disponuje pokročilou technickou konstrukcí. Pohonná hlava je vybavena dvojrychlostním přívodem oleje a válce s řetězem, což zajišťuje hladký a spolehlivý provoz. Je vybavena také mechanismem pro boční posun pohonné hlavy. Sloup lze zvedat a spouštět pomocí olejového válce a může se celistvě posouvat, čímž umožňuje vrtání otvorů v rozsahu 45–90°. Hydraulický systém využívá řízení citlivé na zátěž, čímž dosahuje vysoké pracovní účinnosti a velkého točivého momentu. Vrtná souprava je vybavena zařízeními, jako je hydraulický upínač typu Trojan, hydraulické vyrovnávací nohy a teleskopický sloup, které usnadňují rychlé umístění soupravy. Je vybavena bezdrátově ovládaným pásovým podvozkem, vhodným pro různé terény. To umožňuje ovládat pohyb soupravy po povrchu v bezpečné vzdálenosti a předcházet potenciálním náhlým nebezpečím.

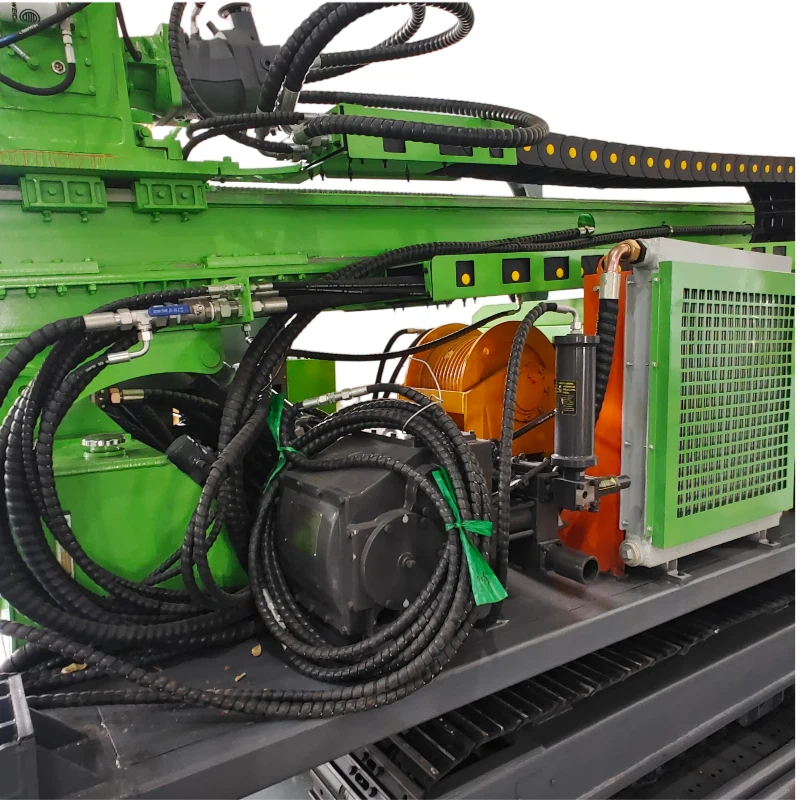

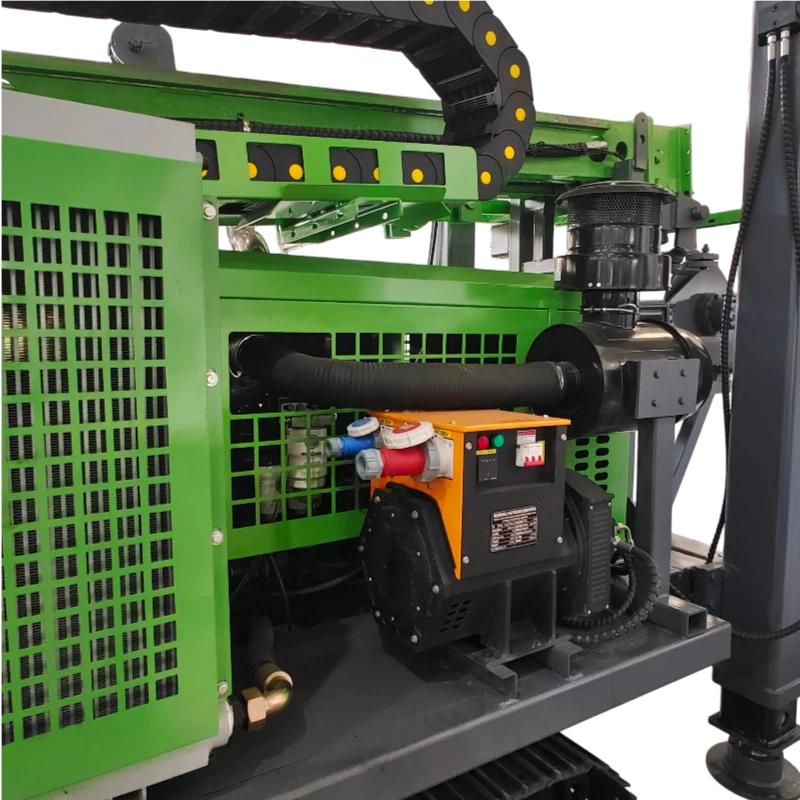

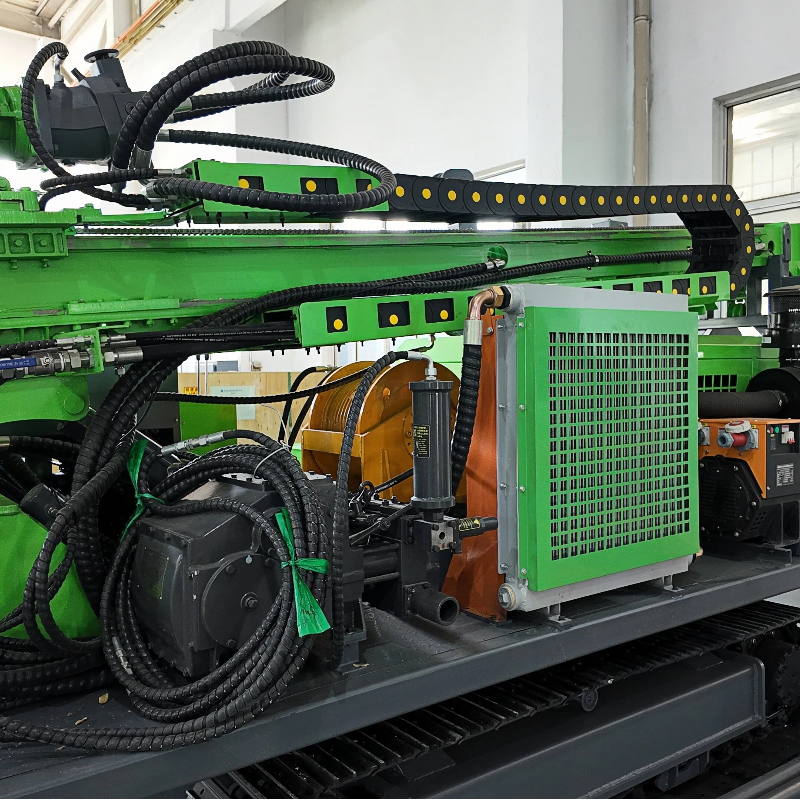

Seznam dílů: JY - 1600 plně hydraulická vrtná souprava pro jádrové vrtání; hydraulický naviják; tříválcové bahenní čerpadlo BW - 250 (značka Elephant); 140 kW motor Shandong Weichai se šesti válci; olejový ventilátor s chlazením vzduchem + systém s chlazením vodou; dálkově ovládaný pohyb / ocelový pásový podvozek; hydraulický generátor 16 kW; hydraulický upínač typu Trojan.
Specifikace
| Typ vrtné soupravy | JY-1600 |
| hmotnost | 10 000 kg |
| Rozměry (přepravní) | 5900 × 2100 × 2400 mm |
| Rozměry (pracovní) | 5900 × 2650 × 8100 mm |
| Úhel vrtního zařízení | 45-90° |
| Hloubka vrtání BTW (BQ) | 1800m |
| Hloubka vrtání NTW (NQ) | 1600m |
| Hloubka vrtání HTW (HQ) | 1400 m |
| Zdvihová síla pohonné hlavy | 460 kN |
| Tlačná síla pohonné hlavy | 230kN |
| Otáčky vrtacího vřetena (ot/min) | 0-1400 ot/min |
| Maximální krouticí moment | 4000 N·m |
| Tlačný proces pohonné hlavy | 3500 MM |
| Zdvih posuvu stožáru | 1200 mm |
| Konfigurace hydraulického systému | Hlavní čerpadlo: 145 ml/r, 32 MPa |
| Pomocné čerpadlo: 145 ml/r, 25 MPa | |
| Chlazení vodou + chlazení vzduchem | |
| Napájecí jednotka | Šestiválcový motor Wei Chai |
| Kapacita kladky hydraulického navijáku | 1600m |
| Zdvihací síla jednoduchého lana | 30 kn |
| Zvýšení rychlosti zdvihu | 110 m/min |
| Blátivý pumpa | BW250 |
| kroužící | ocelová konstrukce o nosnosti 10 t, 400 mm × 43 částí |
| Největší úhel náklonu | 25° |
| Rychlost pohybu požadovaného vozidla | 2-3km/h |
Vlastnosti produktu
1. Vrtací souprava využívá úplně hydraulický pohon s plavajícím hlavním hřídelem a vrtacími trubkami o délce 3 metry.
2. Vrtací souprava umožňuje dvě mechanické převodové stupně plus bezstupňovou regulaci rychlosti, přičemž její maximální krouticí moment dosahuje 3500 N·m.
3. Poháněna je axiálním pístovým čerpadlem a šikmým pístovým motorem.
4. Je vybavena mechanismem bočního posunu vrtací hlavy. Sloup lze zvedat a spouštět hydraulickým válcem a celý se může posouvat, což umožňuje vrtání otvorů v rozsahu úhlů 45–90°.
