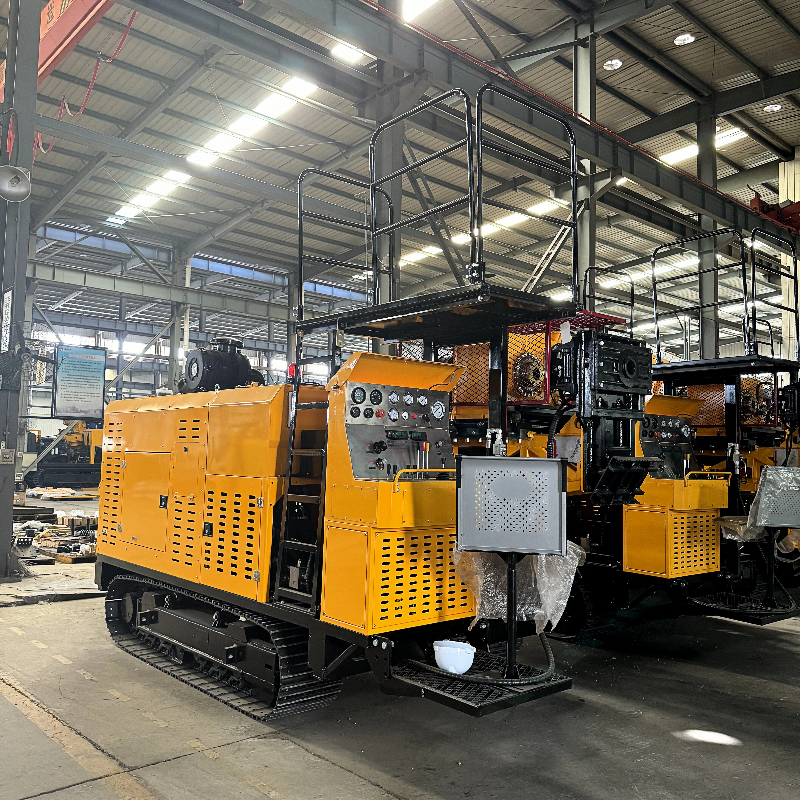

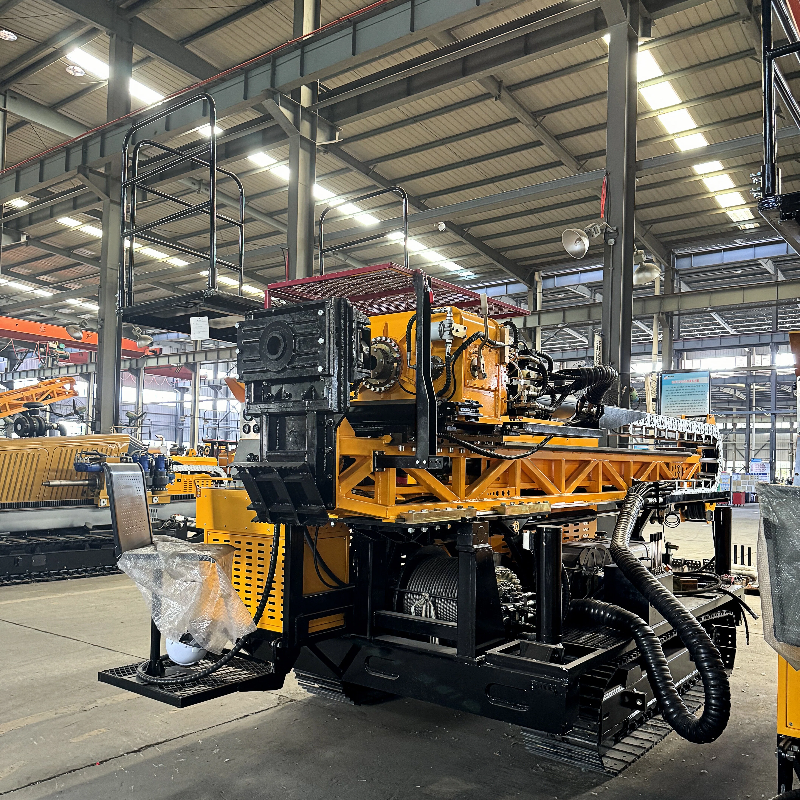

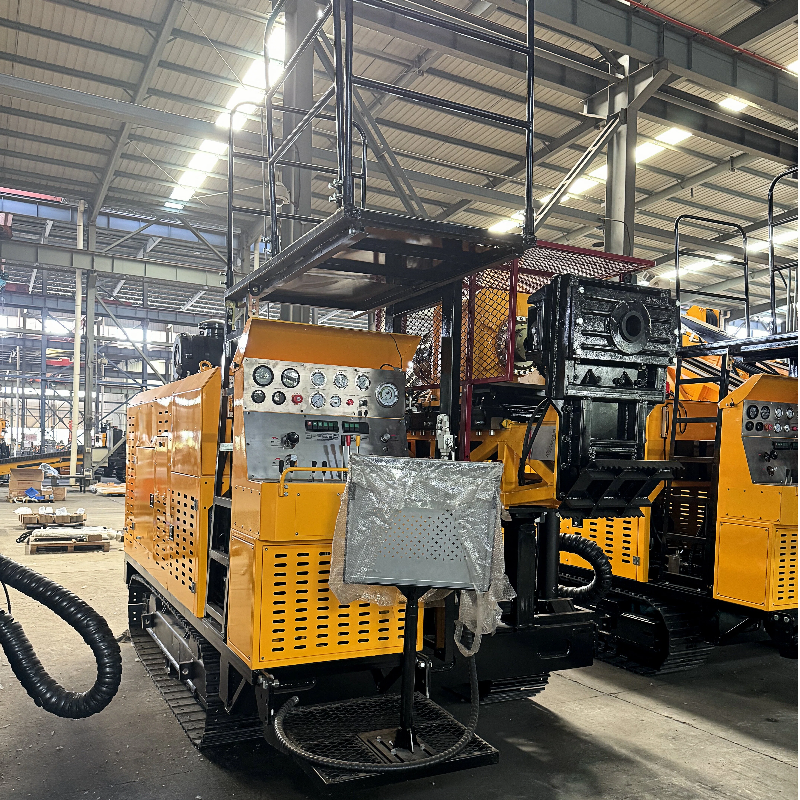

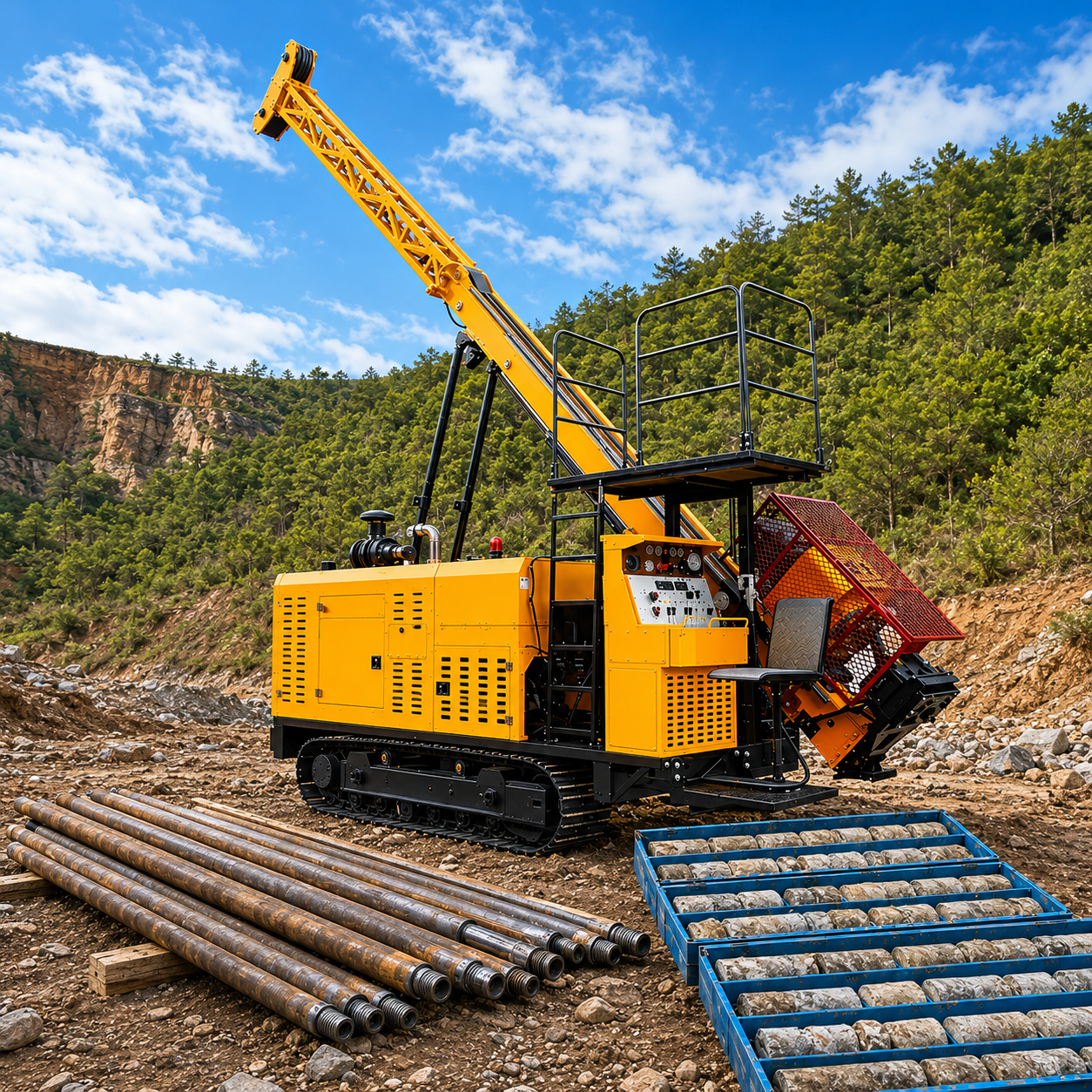

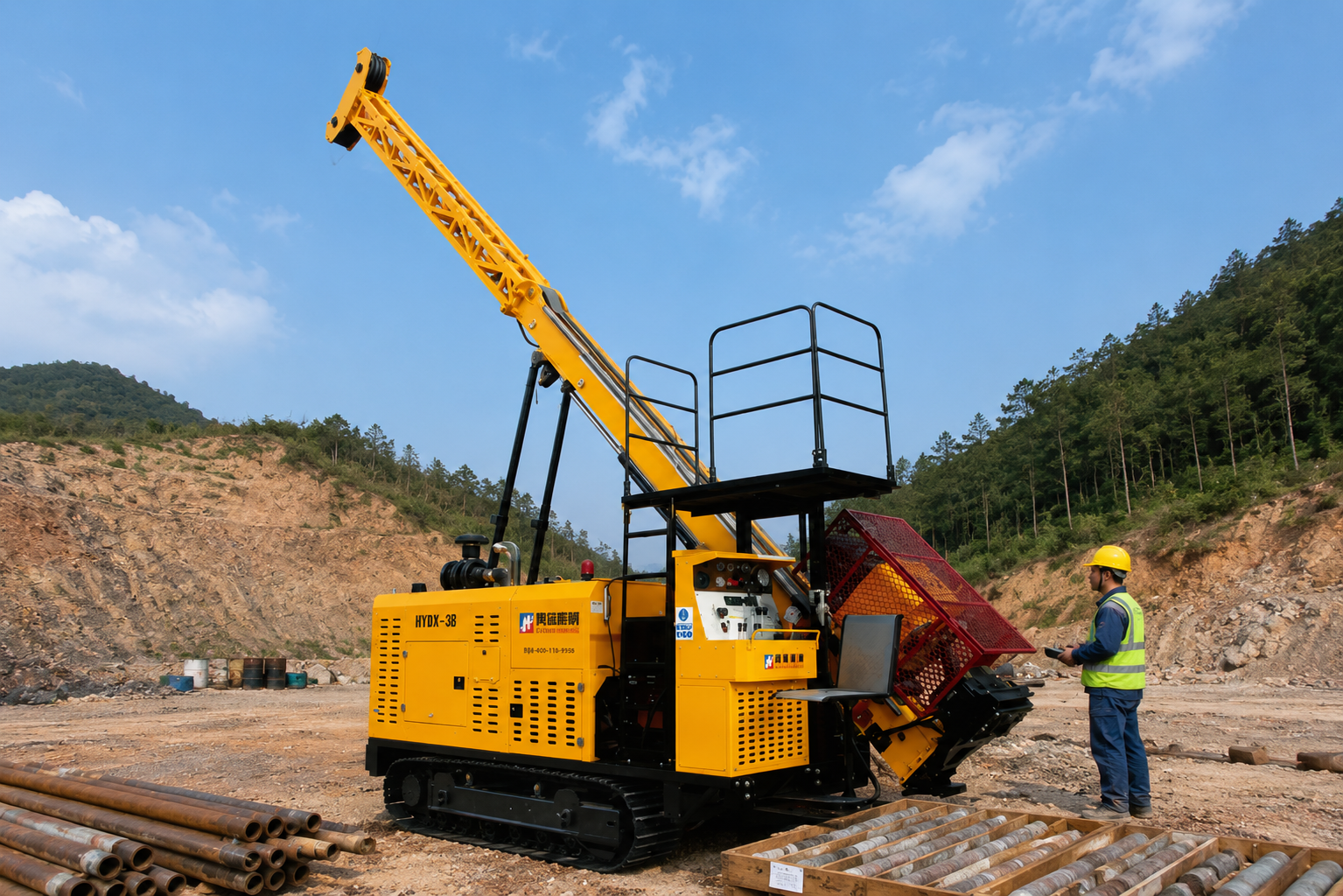

HYDX-5E fuldhydraulisk kerneboreanlæg med to hastigheder til mineralundersøgelse
HYDX-5E er en fuldt hydraulisk kerneboremaskine til mellemdybe til dybe huller, specialiseret i rebkerneudtagning på op til 1500 m. Den anvender fuld hydraulisk fremdrift og stålskinner til bevægelse. Den har en kompakt konstruktion, høj effektivitet og energibesparelser samt er praktisk at adskille og transportere. Den anvendes bredt inden for områder som geologi, metallurgi, kulminer, kerneindustri, faste mineraler, geologisk undersøgelse, hydrologi og ingeniørgeologi.
Borekapacitet: 680–1500 m
Nominal effekt: 160 kW
Maks. rotationshastighed: 1150 o/min
Maksimal drejningsmoment: 5900 N·m
Maksimal løftekapacitet: 180 kN
Mast: Folderbar
Vægt: 13 t
Transportdimensioner: 5780 × 2240 × 2500 mm
MOQ: 1 sæt
Beskrivelse
HYDX-5E er en fuldt hydraulisk kerneboremaskine til mellemdybe til dybe huller, specialiseret i rebkerneudtagning på op til 1500 m. Den anvender fuld hydraulisk fremdrift og stålskinner til bevægelse. Den har en kompakt konstruktion, høj effektivitet og energibesparelser samt er praktisk at adskille og transportere. Den anvendes bredt inden for områder som geologi, metallurgi, kulminer, kerneindustri, faste mineraler, geologisk undersøgelse, hydrologi og ingeniørgeologi.
Teknisk parameter
| Projektkategori | Vare | Parametre | Bemærkninger |
| Boreevne | BQ-stang | 1500m | φ55,6 mm |
| NQ-rør | 1300 m | φ69,9 mm | |
| HQ-rør | 1000m | φ88,9 mm | |
| PQ-rør | 680m | φ114,3 mm | |
| Dieselmotor | Model | Cummins 6CTA8.3-C215 | Valgfri Cummins QSB5.9-C210 |
| Anslagsværdi for effekt | 160kW | ||
| Nominel hastighed | 2200o/min | ||

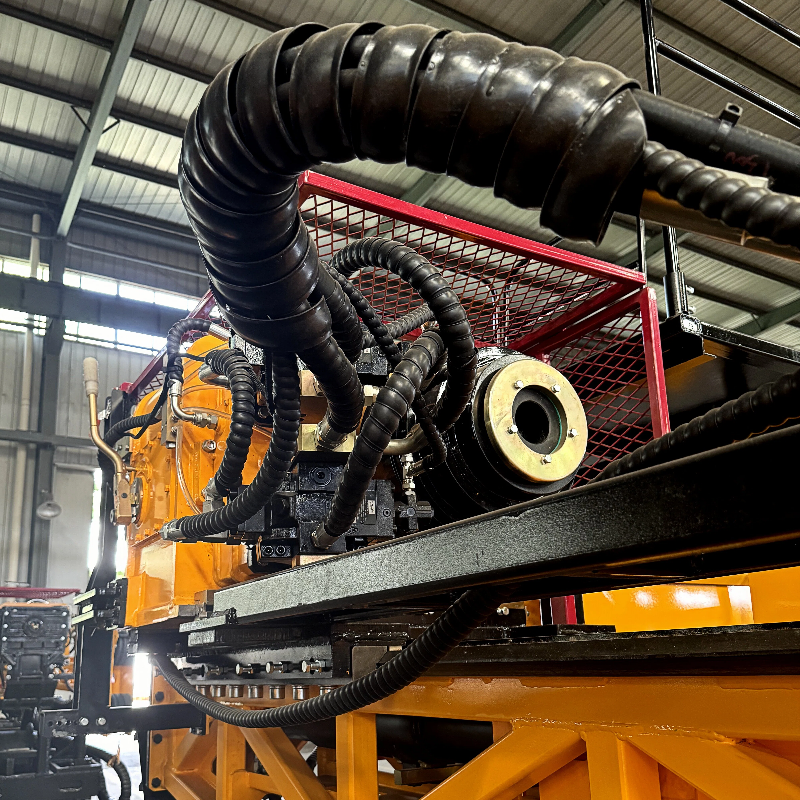

| Borehoved | Maks. rotationshastighed | 1150 o/min | |
| Max. drejningsmoment | 5900 N·m | ||
| Hastighedsområde | 170–341 o/min | Trin I | |
| 539–1150 o/min | Klasse II | ||
| Tilsvarende drejningsmoment | 5900–2958 N·m | Trin I | |
| 1868–934 N·m | Klasse II | ||
| Spindelens indvendige diameter | 121 mm | ||
| Translationsafstand | 510 mm | ||
| Foderingsmekanisme | Fremføringshub | 3800 mm | |
| Maks. løftekapacitet | 180kN | ||
| Maks. fremføringskraft | 90kN | ||
| Mast | Total højde | 10,8 m | |
| Justeringsvinkel | 0～90° | ||
| Borevinkel | 45～90° | ||
| Glidehøjde | 1100mm | ||

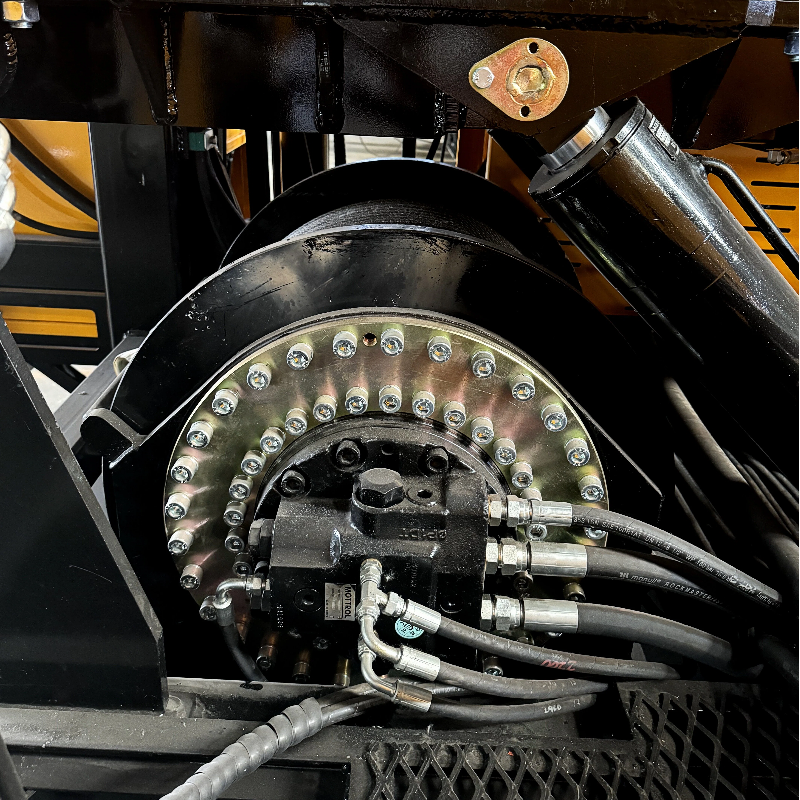

| Hovedløfteanordning | Hævekapacitet for enkelt kabel | 80kN | 1. lag |
| Hævehastighed | 44 m/min | 1. lag | |
| Længde af stålkabel | 60 m | ||
| Diameter af stålkabel | 18mm | ||

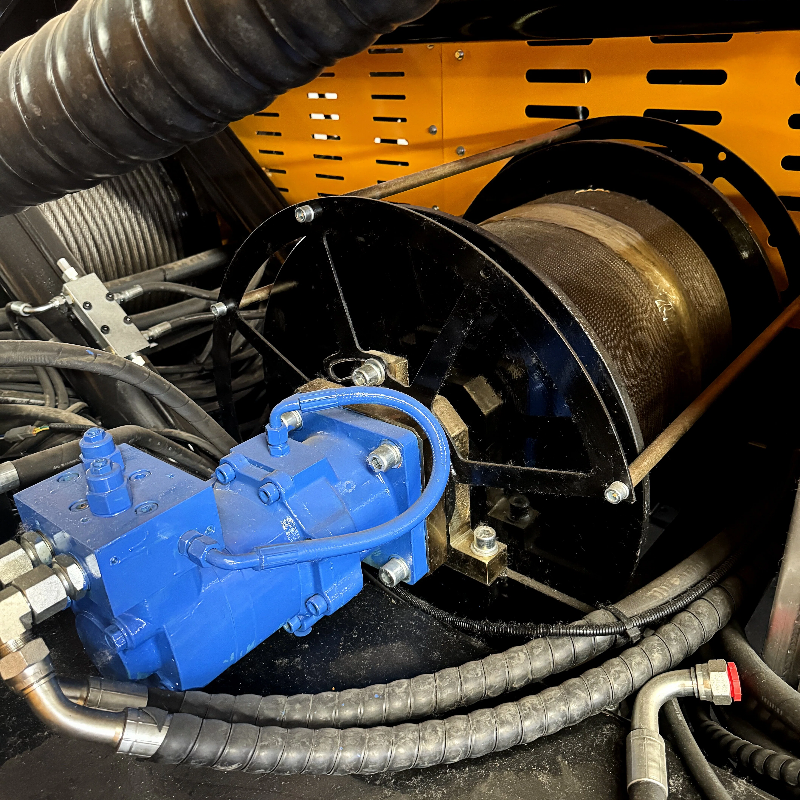

| Kabelvindesystem | Hævekapacitet for enkelt kabel | 12Kn | 1. lag |
| Hævehastighed | 130 m/min | 1. lag | |
| Længde af stålkabel | 1500m | ||
| Diameter af stålkabel | 6mm | ||
| Slampepumpe | Model | BW-250 | |
| Maksimal forskydning | 250L/min | ||
| Max. tryk | 6 MPa | ||
| Åbningsskærm | Anvendelige stænger | BQ, NQ, HQ, PQ | |
| Via-diameter | φ154 mm | ||
| Krybdæmpechassis | Rejsesnedsættelse | 1,5–2,5 km/t | |
| Klatreevne | ≤30° | ||
| Overordnede mål (L×B×H) | Arbejdsdimensioner | 4635 × 2240 × 10820 mm | |
| Transportdimensioner | 5780 × 2240 × 2500 mm | ||
| Vægt | Hovedmaskine | 13T |
Produktfunktioner
Hovedstrukturmæssige træk
1. De primære hydrauliske komponenter er valgt blandt internationale, anerkendte mærker.
2. Bordele er udstyret med en spændeskivekonstruktion og har funktion til tværretningsskift samt trinløs hastighedsjustering i to gear.
3. Anlægget drives direkte af en cylinder til fremføring.
4. Masten løftes og sænkes hydraulisk ved hjælp af oliecylindre, er foldbar og dermed praktisk at transportere og opbevare samt har en glidende jordkontaktfunktion.
5. Hydrauliksystemet anvender lastfølsom styring, og rotationen af borhovedets spindel drives af to motorer med lukkede hydrauliske kredsløb, hvilket giver høj driftseffektivitet og høj drejningsmoment.
6. Masten er udstyret med centreringsvejledere i både øverste og nederste del til let udførelse af skråboringer. En hydraulisk klemme er monteret over borehullet.
7. Udstyret med tolagede arbejdsplatforme.
8. I henhold til brugernes behov kan der vælges kædetype, platformtype eller lastbilstype.
