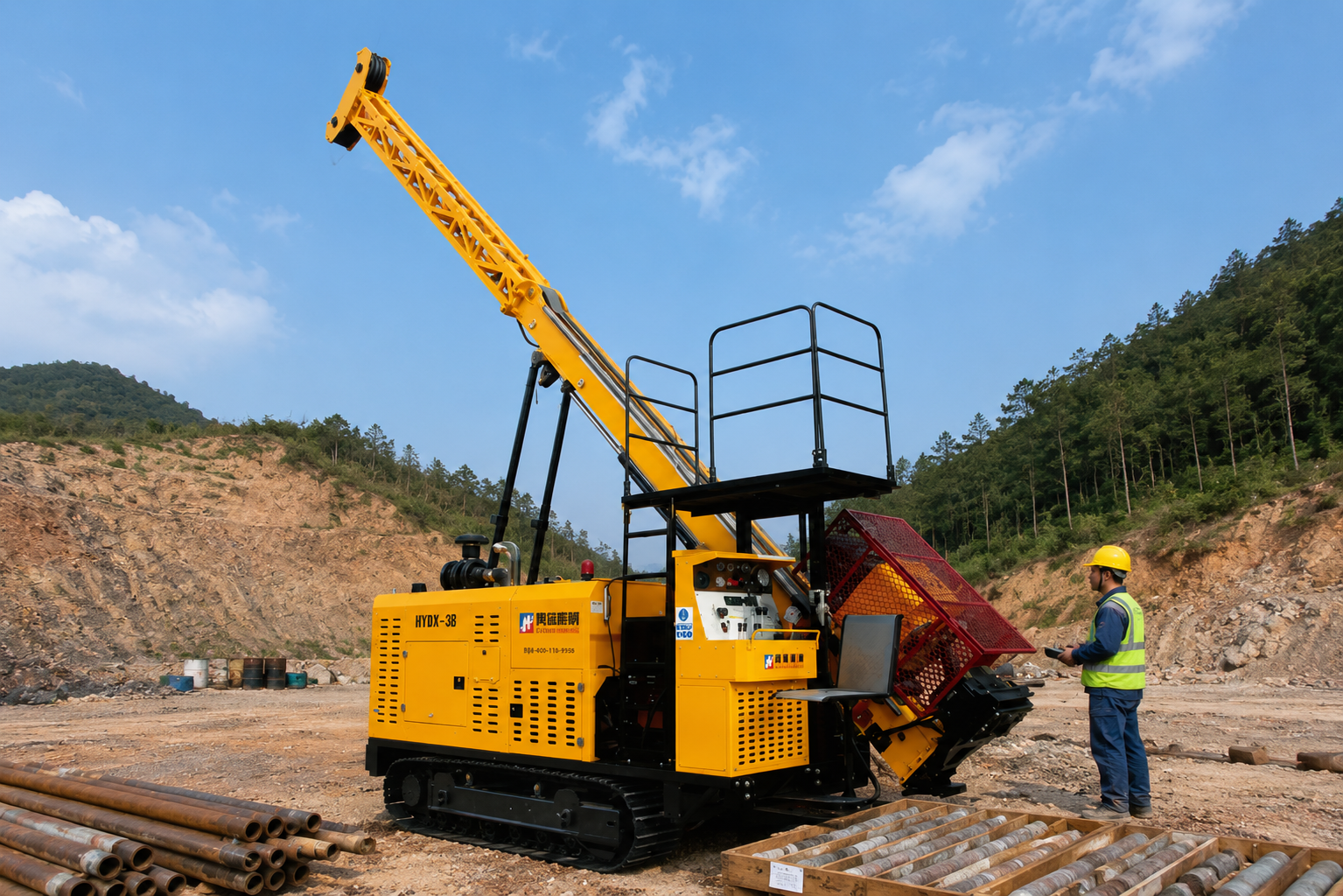

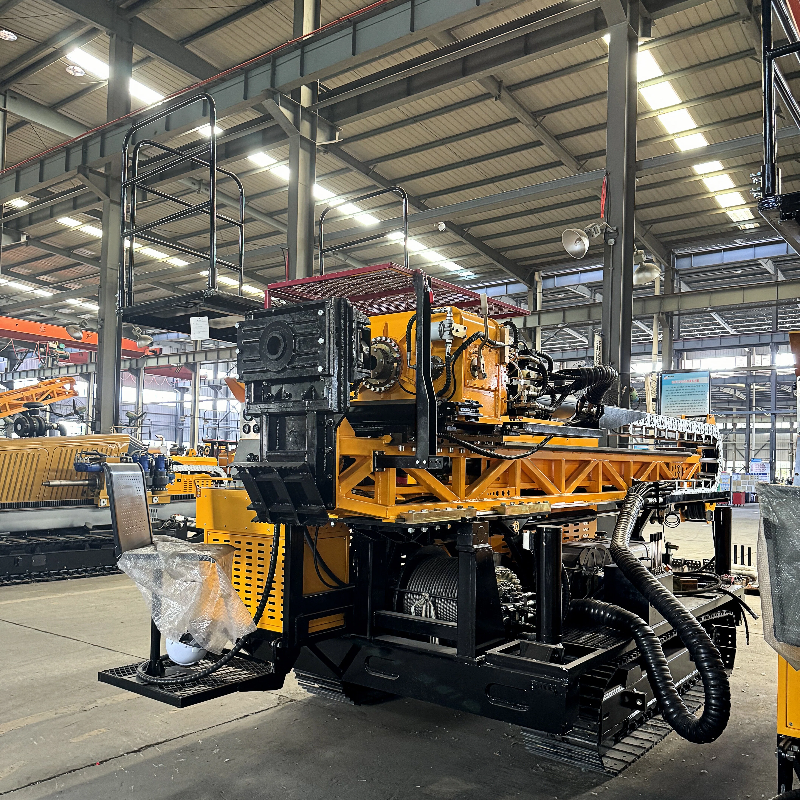

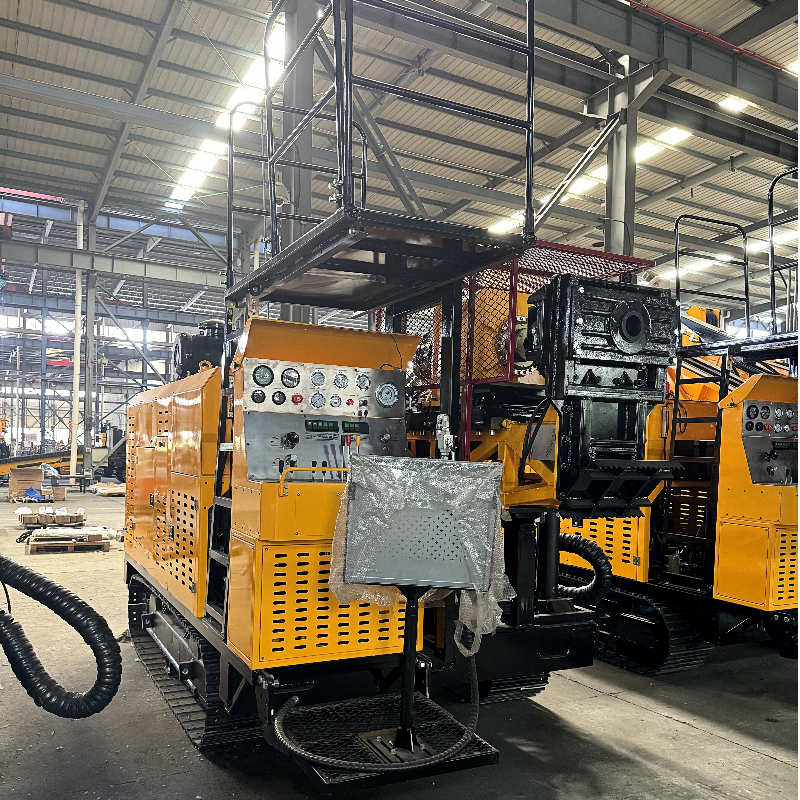

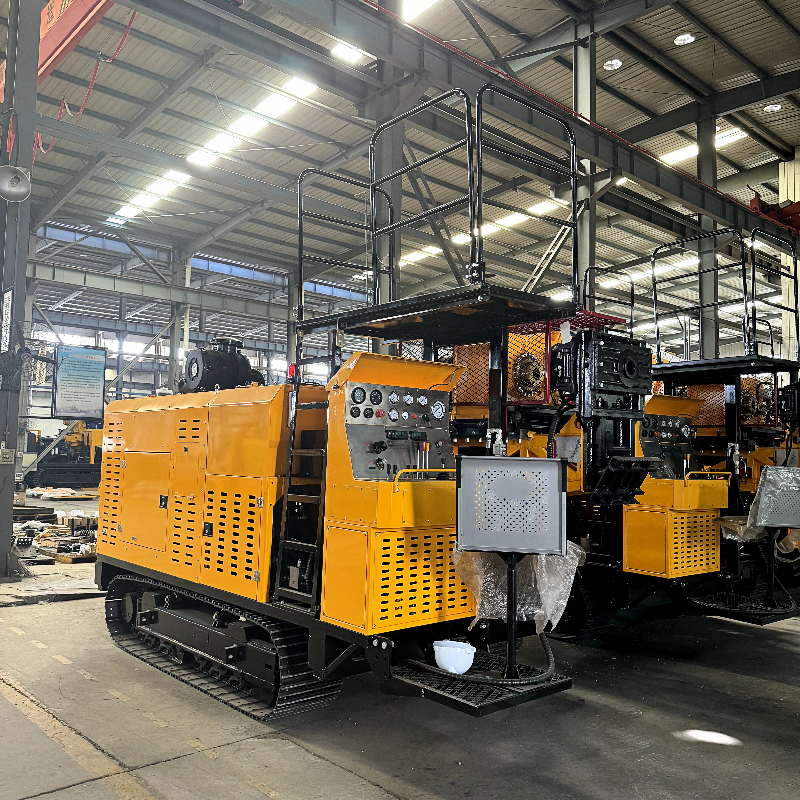

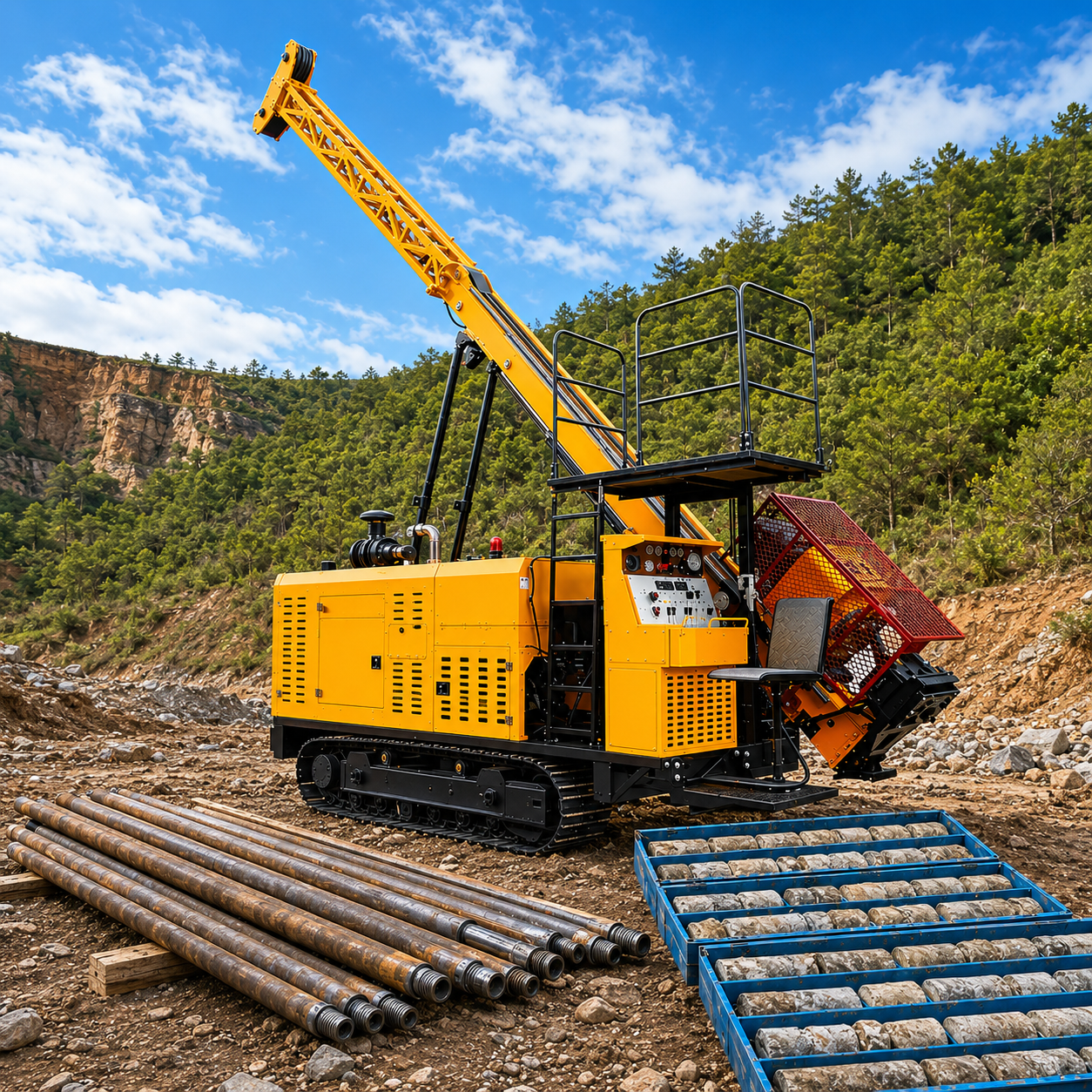

دستگاه حفاری هستهای کاملاً هیدرولیکی HYDX-5E با دو سرعت برای اکتشافات معدنی
HYDX-5E یک دستگاه حفاری هستهای کاملاً هیدرولیکی برای چاههای متوسط تا عمیق است که بهطور تخصصی برای استخراج هسته با طناب تا عمق ۱۵۰۰ متر طراحی شده است. این دستگاه از سیستم محرک کاملاً هیدرولیکی و سیستم حرکتی مجهز به زنجیرهای فولادی بهره میبرد. ساختار فشرده، بازده بالا و صرفهجویی در انرژی از ویژگیهای آن است و در عین حال، قابلیت جداسازی و حملونقل آن نیز بسیار راحت است. این دستگاه بهطور گسترده در زمینههایی مانند زمینشناسی، فلزورژی، معادن زغالسنگ، صنایع هستهای، مواد معدنی جامد، اکتشافات زمینشناسی، هیدرولوژی و زمینشناسی مهندسی مورد استفاده قرار میگیرد.
ظرفیت حفاری: ۶۸۰ تا ۱۵۰۰ متر
توان نامی: ۱۶۰ کیلووات
بیشترین سرعت چرخشی: ۱۱۵۰ دور در دقیقه
بیشترین گشتاور: ۵۹۰۰ نیوتونمتر
بیشترین ظرفیت بلندکردن: ۱۸۰ کیلونیوتون
مَست: تاشو
وزن: ۱۳ تن
ابعاد حملونقل: ۵۷۸۰ × ۲۲۴۰ × ۲۵۰۰ میلیمتر
حداقل مقدار سفارش: ۱ عدد
توضیحات
HYDX-5E یک دستگاه حفاری هستهای کاملاً هیدرولیکی برای چاههای متوسط تا عمیق است که بهطور تخصصی برای استخراج هسته با طناب تا عمق ۱۵۰۰ متر طراحی شده است. این دستگاه از سیستم محرک کاملاً هیدرولیکی و سیستم حرکتی مجهز به زنجیرهای فولادی بهره میبرد. ساختار فشرده، بازده بالا و صرفهجویی در انرژی از ویژگیهای آن است و در عین حال، قابلیت جداسازی و حملونقل آن نیز بسیار راحت است. این دستگاه بهطور گسترده در زمینههایی مانند زمینشناسی، فلزورژی، معادن زغالسنگ، صنایع هستهای، مواد معدنی جامد، اکتشافات زمینشناسی، هیدرولوژی و زمینشناسی مهندسی مورد استفاده قرار میگیرد.
پارامتر فنی
| دستهبندی پروژه | مورد | پارامترها | ملاحظات |
| ظرفیت حفاری | میله BQ | 1500متر | ø۵۵٫۶ میلیمتر |
| میله NQ | ۱۳۰۰ متر | φ۶۹٫۹ میلیمتر | |
| میله HQ | 1000متر | φ۸۸٫۹ میلیمتر | |
| میله PQ | 680m | φ۱۱۴٫۳ میلیمتر | |
| موتور دیزل | مدل | موتور کامینز ۶CTA8.3-C215 | موتور کامینز QSB5.9-C210 (اختیاری) |
| توان نامی | 160kW | ||
| سرعت نامی | 2200دور در دقیقه | ||
| سر میل | حداکثر سرعت چرخشی | ۱۱۵۰ دور در دقیقه | |
| حداکثر گشتاور | ۵۹۰۰ نیوتنمتر | ||
| دامنه سرعت | ۱۷۰ تا ۳۴۱ دور در دقیقه | درجه اول | |
| ۵۳۹ تا ۱۱۵۰ دور بر دقیقه | درجه دوم | ||
| گشتاور متناظر | ۵۹۰۰ تا ۲۹۵۸ نیوتونمتر | درجه اول | |
| ۱۸۶۸ تا ۹۳۴ نیوتونمتر | درجه دوم | ||
| قطر داخلی میلهٔ چرخان | 121 میلیمتر | ||
| فاصلهٔ انتقالی | ۵۱۰ میلیمتر | ||
| مکانیسم تغذیه | سکوی تغذیه | 3800میلیمتر | |
| ظرفیت بلند کردن حداکثر | 180kN | ||
| بیشترین توان تغذیه | ۹۰kN | ||
| استخر | ارتفاع کل | ۱۰٫۸ متر | |
| زاویهٔ تنظیم | 0～90° | ||
| زاویه حفاری | 45～90° | ||
| حرکت لغزشی | ۱۱۰۰MM | ||

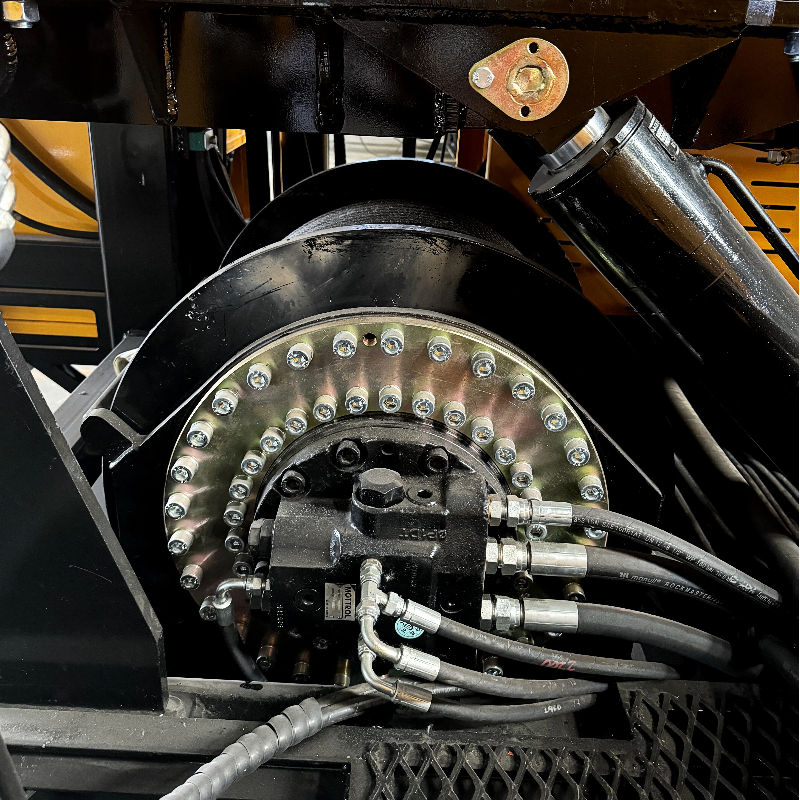

| بالابر اصلی | ظرفیت بالابری تکسیم | 80کن | لایه اول |
| سرعت بلند کردن | 44متر/دقیقه | لایه اول | |
| طول طناب فولادی | 60m | ||
| قطر طناب فولادی | 18 میلی متر | ||

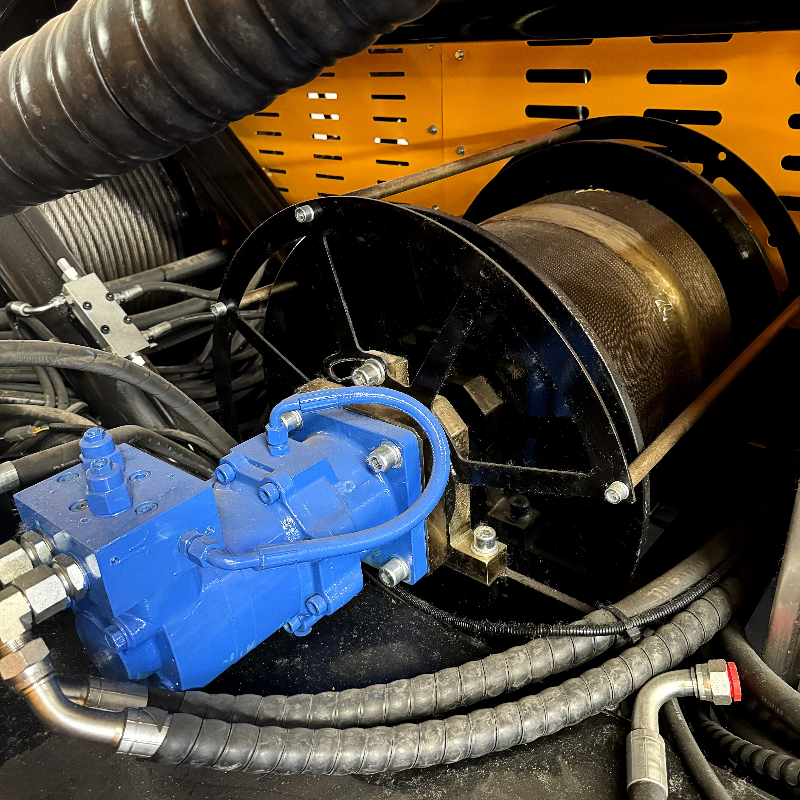

| وینچ خط سیمی | ظرفیت بالابری تکسیم | ۱۲ کیلونیوتن | لایه اول |
| سرعت بلند کردن | 130متر/دقیقه | لایه اول | |
| طول طناب فولادی | 1500متر | ||
| قطر طناب فولادی | 6 میلی متر | ||
| پمپ گل | مدل | BW-250 | |
| بیشترین جابجایی | 250لیتر/دقیقه | ||
| مکس فشار | 6Mpa | ||
| گیره سوراخ | میلههای قابل اعمال | BQ، NQ، HQ، PQ | |
| قطر ویا | φ۱۵۴ میلیمتر | ||
| شاسی زنجیری | سرعت حرکت | ۱٫۵ تا ۲٫۵ کیلومتر بر ساعت | |
| ظرفیت صعود | ≤30° | ||
| ابعاد کل (طول×عرض×ارتفاع) | ابعاد کاری | ۴۶۳۵×۲۲۴۰×۱۰۸۲۰ میلیمتر | |
| ابعاد حمل و نقل | ۵۷۸۰×۲۲۴۰×۲۵۰۰ میلیمتر | ||
| وزن | ماشین اصلی | 13T |
ویژگیهای محصول
ویژگی های ساختاری اصلی
۱. اجزای اصلی هیدرولیکی از برندهای معتبر بینالمللی انتخاب شدهاند.

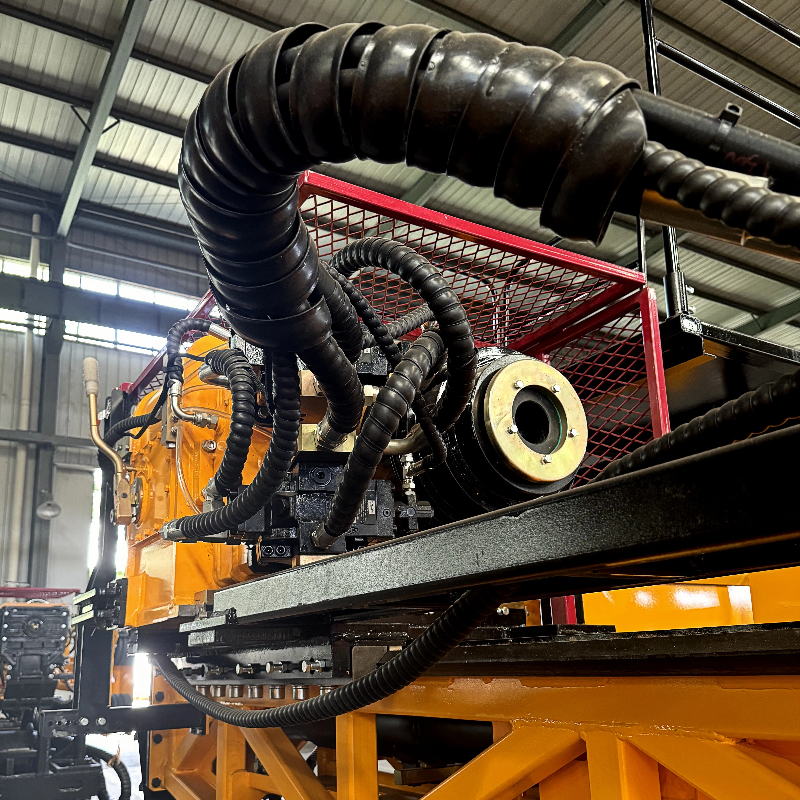

۲. سر دریل از ساختار نوع قلاب (چاک) برخوردار است و دارای قابلیت ترجمه جانبی و تنظیم پیوسته سرعت در دو مرحله گیربکس میباشد.
۳. تغذیه دستگاه بهصورت مستقیم توسط سیلندر انجام میشود.
۴. ماست (برج) با سیلندر روغن بالا و پایین میرود، قابل تا شدن است و برای حملونقل و ذخیرهسازی مناسب است و دارای قابلیت تماس لغزشی با زمین میباشد.
۵. سیستم هیدرولیک از کنترل حساس به بار برخوردار است و چرخش محور سر دریل توسط دو موتور و مدارهای هیدرولیک حلقهبسته انجام میشود که منجر به بازده عملیاتی بالا و گشتاور بالا میگردد.
۶. بالشتک در بخشهای بالایی و پایینی خود دارای راهنمای مرکزگیری برای انجام سادهتر حفاری در سوراخهای مایل است. همچنین در محل بالای سوراخ حفاری از گیره هیدرولیکی استفاده شده است.
۷. دارای دو سطح پلتفرم کاری است.
۸. بر اساس نیاز کاربران، میتوان از نوع زنجیری (کراولر)، نوع پلتفرمی یا نوع کامیونی انتخاب نمود.
