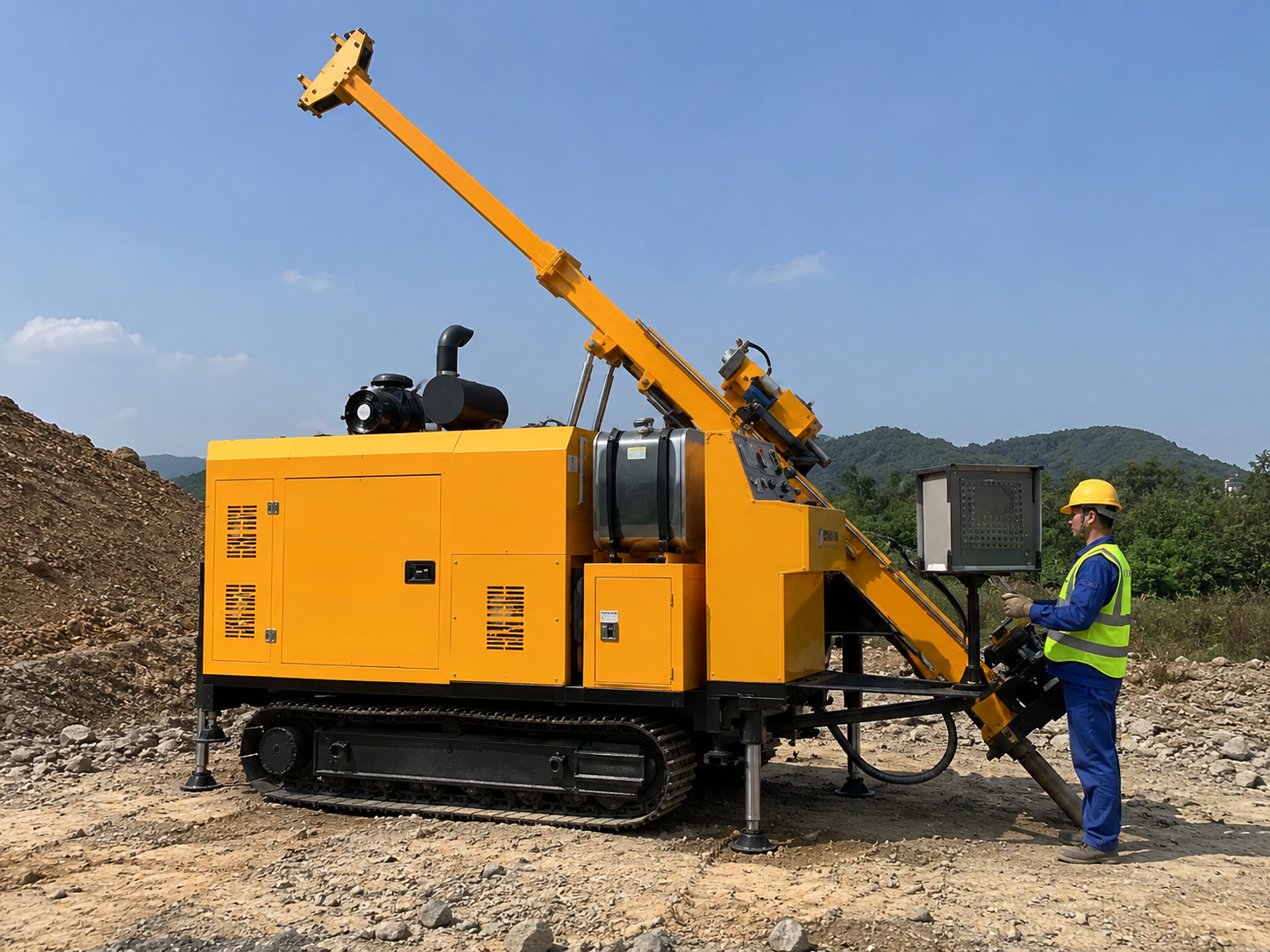

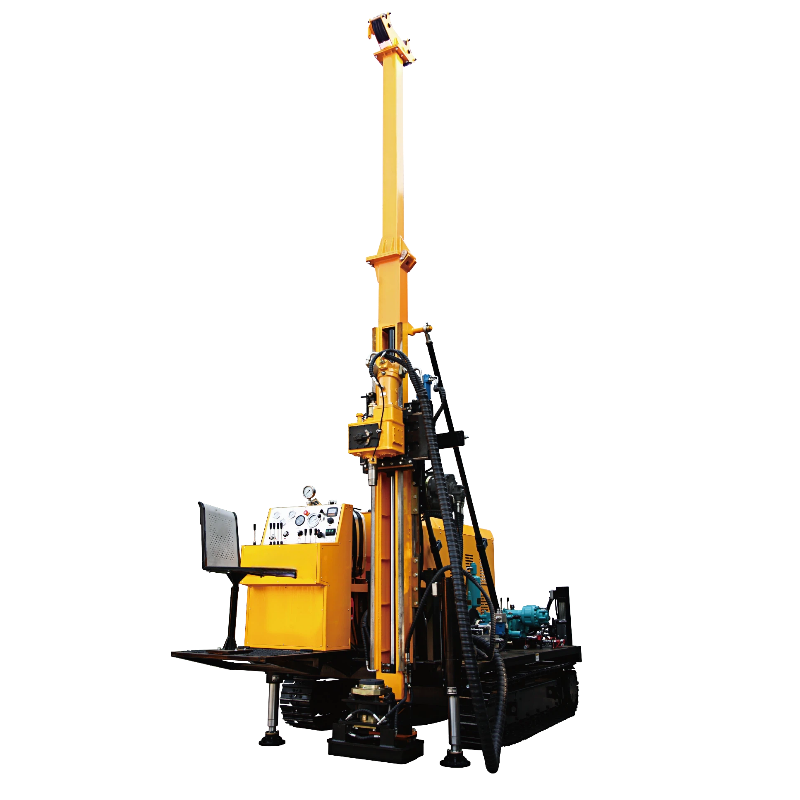

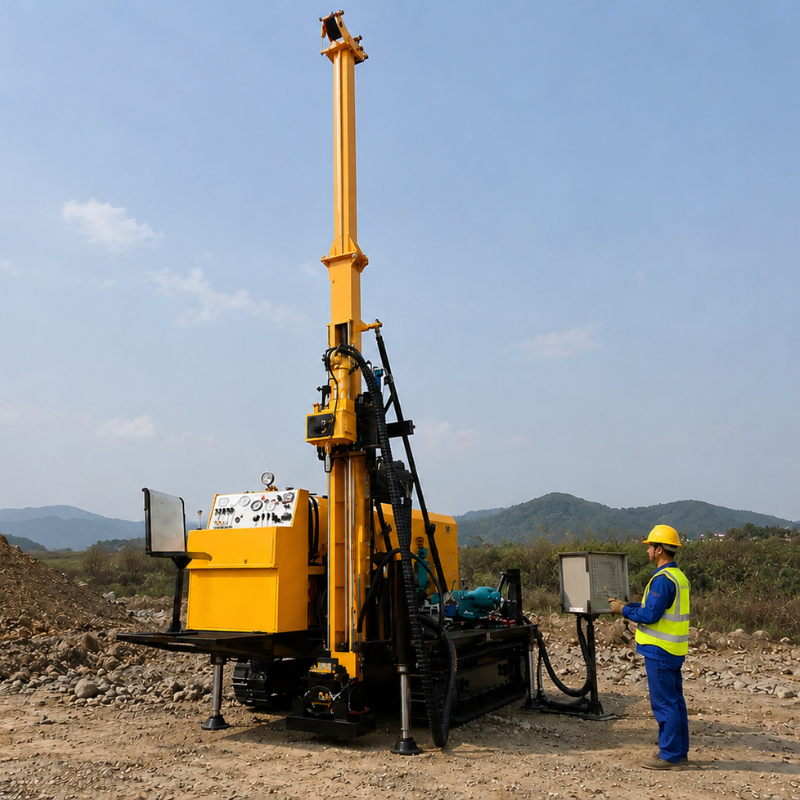

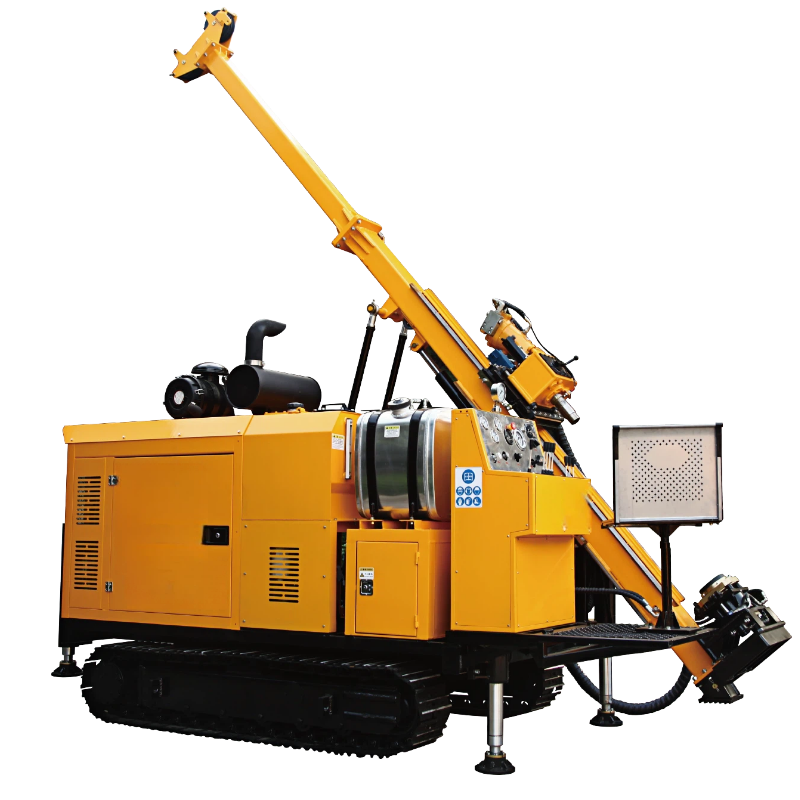

HYDX-2A पूर्ण हाइड्रोलिक कोर ड्रिलिंग रिग जिसमें स्टील क्रॉलर और फोल्डेबल मस्तूल है
HYDX-2A एक मॉड्यूलर पूर्ण हाइड्रोलिक टॉप-ड्राइव कोर ड्रिलिंग रिग है, जिसे जटिल भूभागों और परिवहन पहुँच सीमित दूरस्थ क्षेत्रों में भूवैज्ञानिक अन्वेषण के लिए विशेष रूप से डिज़ाइन किया गया है। इसमें हल्के वजन वाले विघटन, मैनुअल हैंडलिंग क्षमता और उच्च-दक्षता वाली कोर पुनर्प्राप्ति की विशेषता है, और यह मुख्य रूप से ठोस खनिज अन्वेषण में सतह पर हीरे के तार रस्सी (डायमंड वायरलाइन) कोर ड्रिलिंग के लिए उपयोग किया जाता है। यह रिग मुख्य रूप से हीरे और कार्बाइड कोर ड्रिलिंग के लिए उपयुक्त है, और इसका उपयोग भूविज्ञान, धातुकर्म, कोयला, परमाणु और जलविज्ञान उद्योगों में भी व्यापक रूप से किया जाता है।
ड्रिलिंग क्षमता: 120–500 मीटर
नामांकित शक्ति: 74 किलोवाट
नामांकित गति: 2200 आरपीएम
अधिकतम टॉर्क: 900 न्यूटन-मीटर
अधिकतम उत्थान क्षमता: 50 किलोन्यूटन
मस्तूल: फोल्डेबल
वजन: 5.5 टन
परिवहन आयाम: 4200×1840×2400 मिमी
न्यूनतम आदेश मात्रा: 1 सेट
विवरण
HYDX-2A एक मॉड्यूलर पूर्ण हाइड्रोलिक टॉप-ड्राइव कोर ड्रिलिंग रिग है, जिसे जटिल भूभागों और परिवहन पहुँच सीमित दूरस्थ क्षेत्रों में भूवैज्ञानिक अन्वेषण के लिए विशेष रूप से डिज़ाइन किया गया है। इसमें हल्के वजन वाले विघटन, मैनुअल हैंडलिंग क्षमता और उच्च-दक्षता वाली कोर पुनर्प्राप्ति की विशेषता है, और यह मुख्य रूप से ठोस खनिज अन्वेषण में सतह पर हीरे के तार रस्सी (डायमंड वायरलाइन) कोर ड्रिलिंग के लिए उपयोग किया जाता है। यह रिग मुख्य रूप से हीरे और कार्बाइड कोर ड्रिलिंग के लिए उपयुक्त है, और इसका उपयोग भूविज्ञान, धातुकर्म, कोयला, परमाणु और जलविज्ञान उद्योगों में भी व्यापक रूप से किया जाता है।
तकनीकी पैरामीटर
| परियोजना श्रेणी | वस्तु | पैरामीटर | टिप्पणियाँ |
| ड्रिलिंग क्षमता | बीक्यू रॉड | 500मी | φ55.6 मिमी |
| NNQ रॉड | 350मी | φ69.9 मिमी | |
| HQ रॉड | 120म | φ88.9 मिमी | |
| डीजल इंजन | मॉडल | 4BTA3.9-C100 | कुमिंस |
| रेटेड पावर | 74 किलोवाट | ||
| रेटेड स्पीड | 2200 चक्र/मिनट | ||
| ड्रिल हेड | अधिकतम घूर्णन गति | 1200r\/min | |
| मैक्स. मोर्टार | 900 N·m | ||
| गति सीमा | 405 ~ 874 चक्कर/मिनट | ग्रेड I | |
| 560 ~ 1200 चक्कर/मिनट | ग्रेड II | ||
| संगत टॉर्क | 900 ~ 425 N·m | ग्रेड I | |
| 630 ~ 293 N·m | ग्रेड II | ||
| स्पिंडल का आंतरिक व्यास | शीर्ष-चालित | ||
| अनुवाही दूरी | 265 मिमी | ||
| फीडिंग मेकेनिजम | फीडिंग स्ट्रोक | 1800 मिमी | |
| अधिकतम उठाने की क्षमता | 50क़न | ||
| अधिकतम फीडिंग शक्ति | 25Kn | ||
| मास्ट | कुल ऊंचाई | 6 मी | |
| समायोजन कोण | 0 ~ 90° | ||
| ड्रिलिंग कोण | 45 ~ 90° | ||
| स्लाइडिंग स्ट्रोक | 715mm | ||
| मुख्य हॉइस्ट | एकल-तार उठाने की क्षमता | 20kN | प्रथम परत |
| उठाने की गति | 84 मीटर/मिनट | प्रथम परत | |
| इस्पात रस्सी की लंबाई | 30M | ||
| इस्पात रस्सी का व्यास | 14 मिमी | ||
| वायर-लाइन विंच | एकल-तार उठाने की क्षमता | 8kN | प्रथम परत |
| उठाने की गति | 96 मीटर/मिनट | प्रथम परत | |
| इस्पात रस्सी की लंबाई | 500मी | ||
| इस्पात रस्सी का व्यास | 6 मिमी | ||
| मिट्टी पंप | मॉडल | BW-100 | |
| अधिकतम विस्थापन | 100L/मिनट | ||
| अधिकतम दबाव | 6Mpa | ||
| ग्रिलफिक्स क्लैंप | लागू रॉड्स | BQ, NQ, HQ, PQ | |
| व्यास के माध्यम से | φ124 मिमी | ||
| क्रॉलर चेसिस | यात्रा गति | 1.5 ~ 2.5 किमी/घंटा | |
| चढ़ाव की क्षमता | ≤30° | ||
| कुल आयाम (लंबाई × चौड़ाई × ऊँचाई) | कार्यात्मक आयाम | 4100×1840×6000 मिमी | |
| परिवहन आयाम | 4200×1840×2400 मिमी | ||
| वजन | मुख्य मशीन | 5.5टन | |
| HYDX-2A इन तालिकाओं में दिए गए आंकड़े क्षेत्र के अनुभवों के आधार पर गणना किए गए हैं और उनकी उचित रूप से अपेक्षा की जा सकती है। वास्तविक ड्रिलिंग क्षमता, होल के अंदर उपयोग किए जाने वाले उपकरणों और परिस्थितियों, ड्रिलिंग तकनीकों तथा उपयोग किए गए उपकरणों पर निर्भर करेगी। | |||
उत्पाद विशेषताएँ
मुख्य संरचनात्मक विशेषताएँ
1. रिग में पूर्ण हाइड्रोलिक ड्राइविंग सिस्टम और क्रॉलर चेसिस का उपयोग किया गया है।
2. ड्रिल हेड में टॉप ड्राइव संरचना का उपयोग किया गया है, जिसमें पार्श्व अनुवाद कार्यक्षमता और दो गियर वाला चर-गति समायोजन (स्टेपलेस) है।
3. ड्रिल हेड का घूर्णन परिवर्तनशील मोटर द्वारा संचालित होता है, जिससे उच्च कार्य दक्षता प्राप्त होती है।
4. मस्तूल फोल्डेबल है, जिसके निचले भाग में समायोज्य लेग सपोर्ट्स हैं, और ऊपरी मस्तूल पर आवश्यकतानुसार एक्सटेंशन जॉइंट्स लगाए जा सकते हैं।
5. ड्रिलिंग छिद्र के ऊपर की स्थिति पर एक स्थिरीकरण युक्त हाइड्रोलिक क्लैंप का उपयोग किया गया है।
