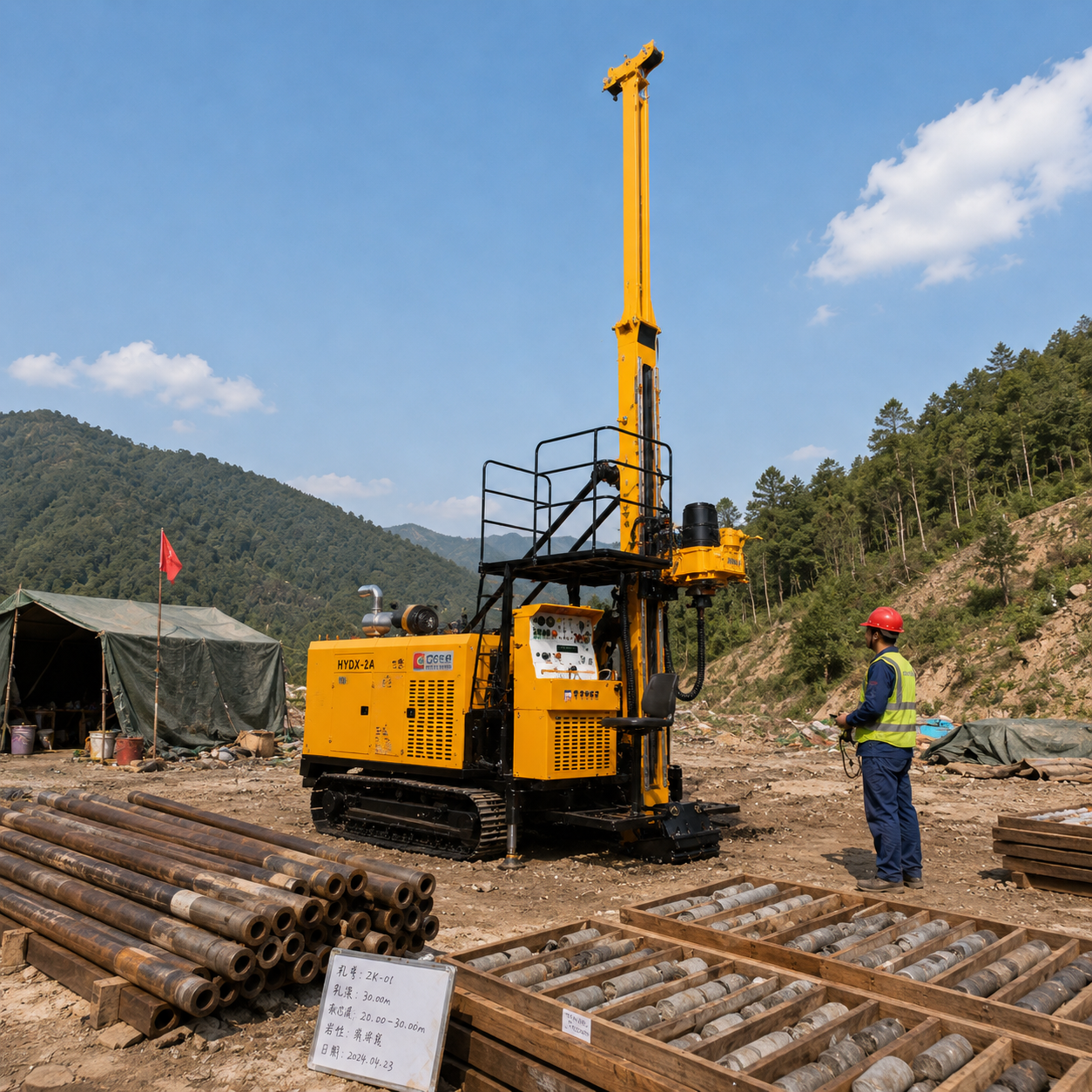

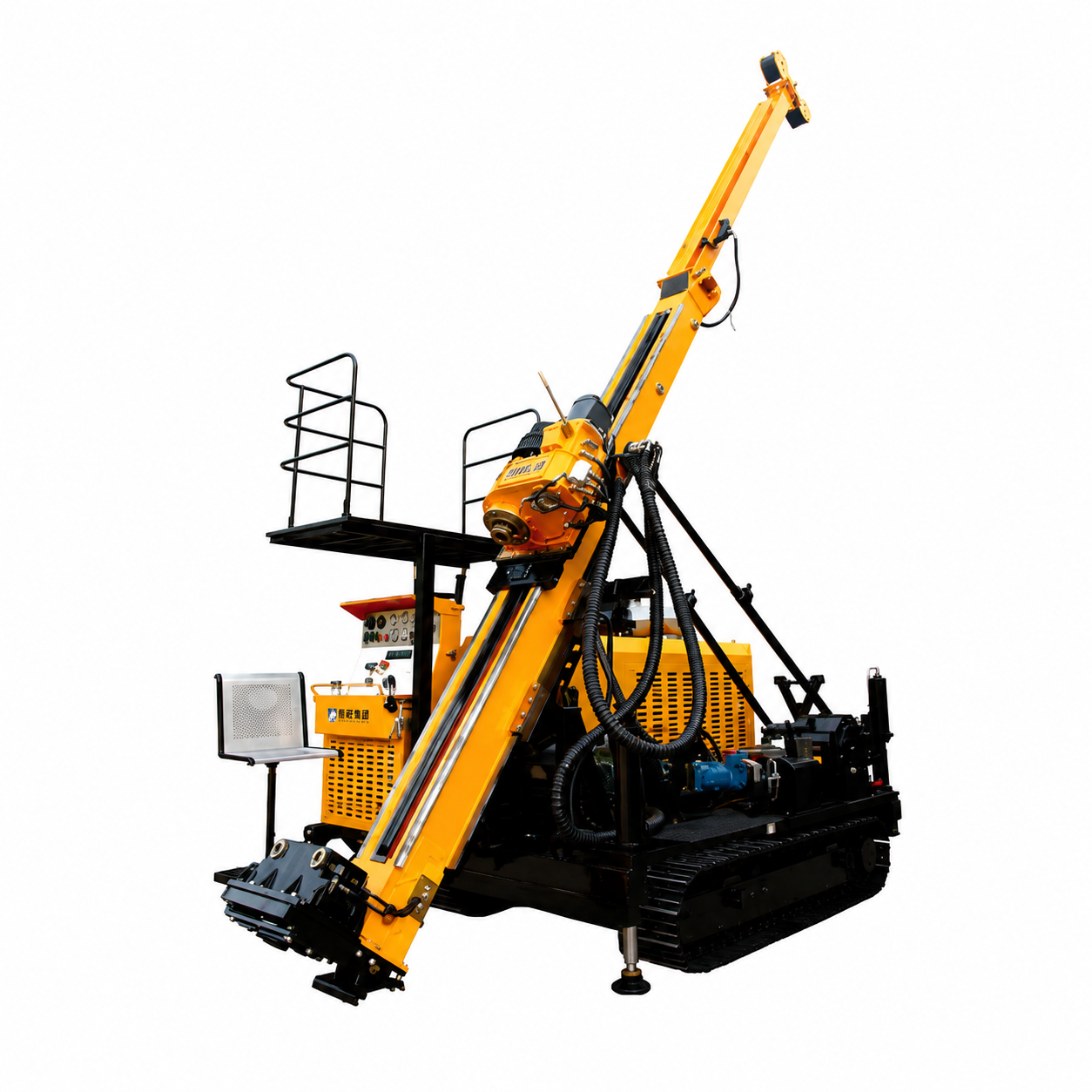

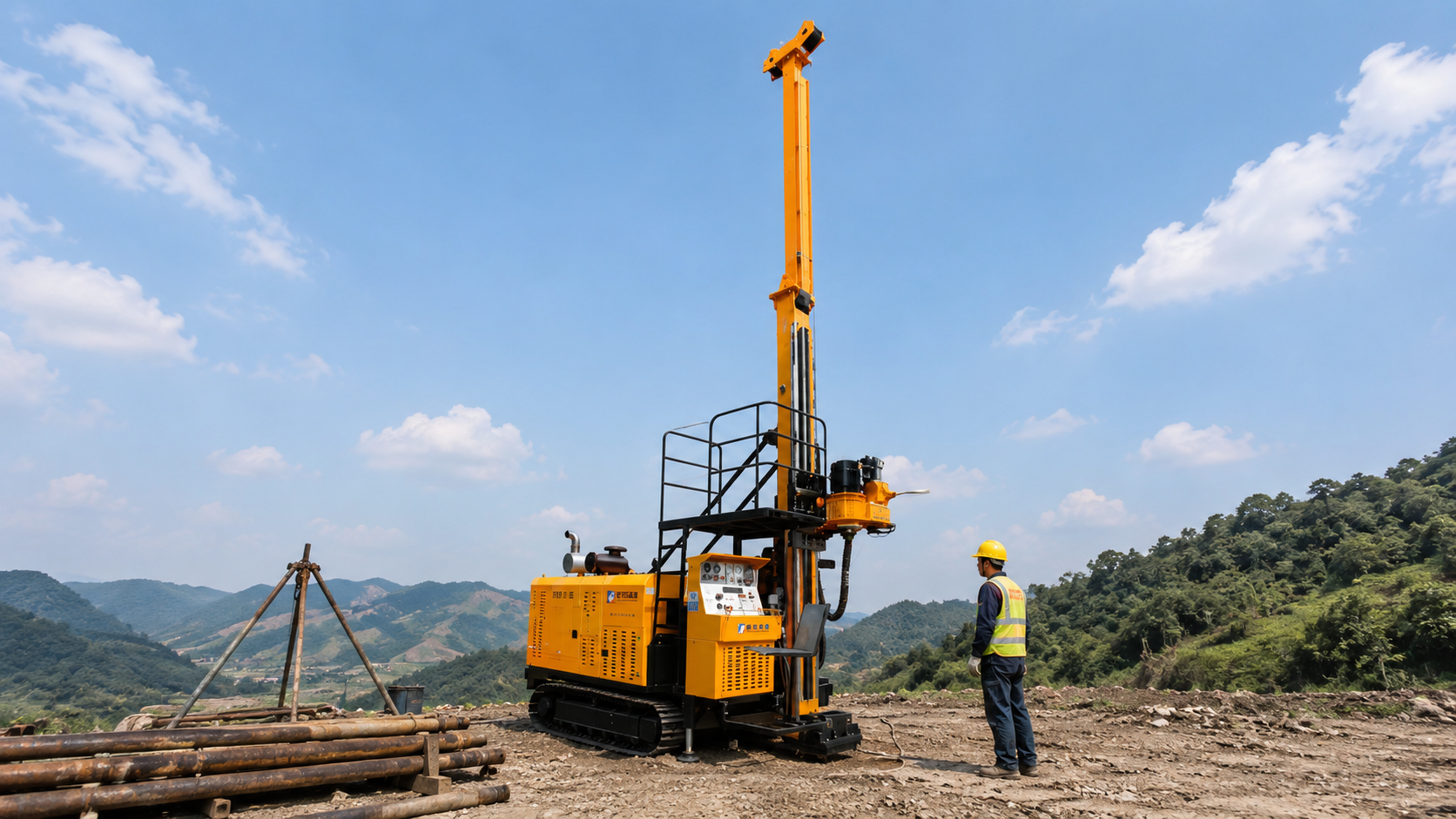

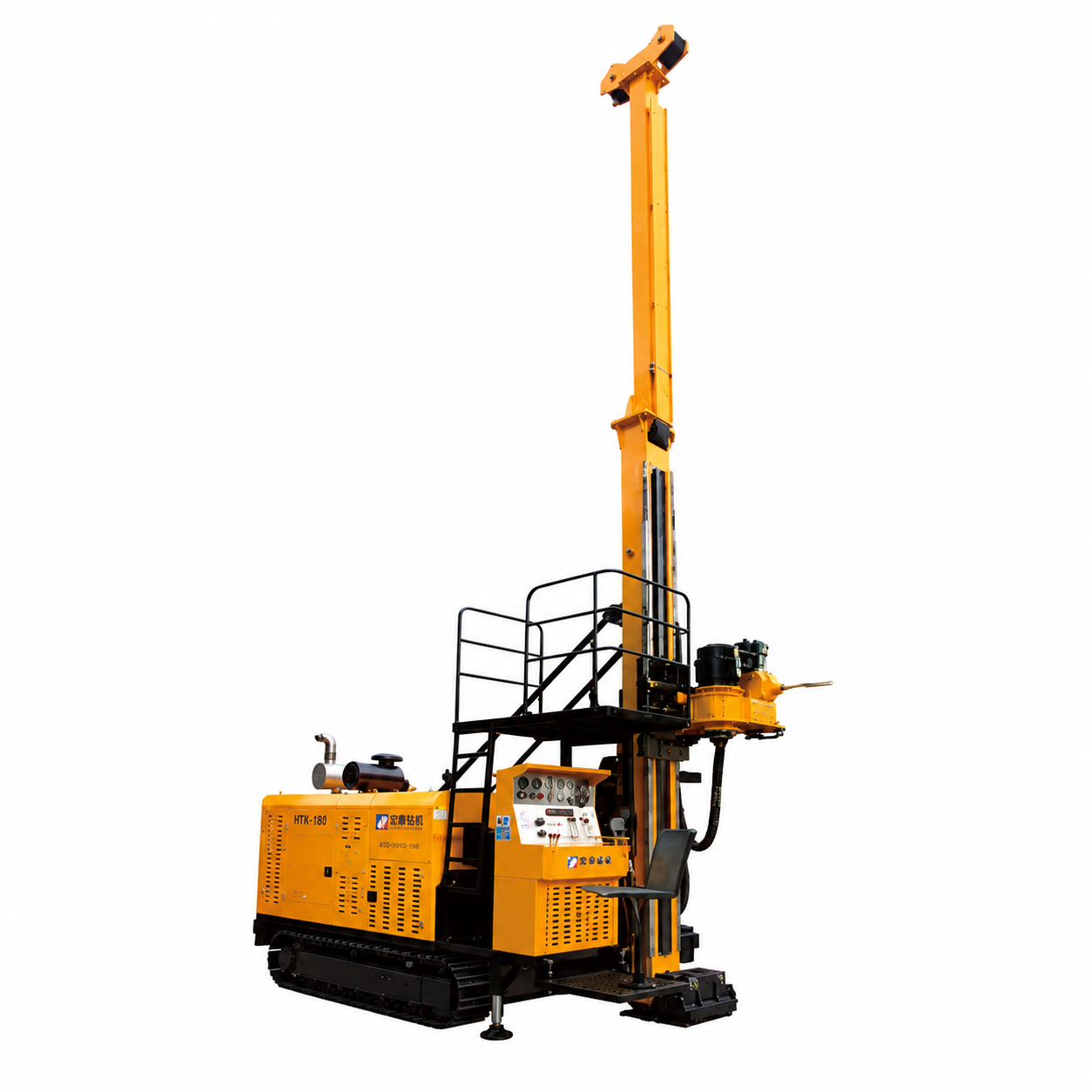

Gyrrfa Llawn Hidrolegol HYDX-4E ar gyfer Drilio Core â Phedwar Cyflymder ar gyfer Archwilio Daearol
Mae'r HYDX-4E yn gorsaf brenhinoedd crynodiol hydrolig llawn o'r math rhedegol ar gyfer crynodiad core carreg. Mae wedi'i gynllunio yn bennaf ar gyfer crynodiad core llinell o hyd 1000 metr, ac mae'n cynnwys mecanwaith rhedeg hunanlydd, mae'n uchel o effeithlonrwydd a hyblygrwydd, ac fe'i defnyddir ar gyfer archwilio adnoddau minerau cyson yn y rhannau canolig a thraws-ddwfn o dan y ddaear. Mae'n addas yn bennaf ar gyfer crynodiad core gan ddefnyddio dulliau crynodiad diamwyr a alloy hard, ac mae hefyd yn addas i feysydd geoleg, metallwrgiaeth, glo-gaeu, diwydiant niwclear a hydroleg.
Cyrnodiad: 700–1200m
Pwer Rhagnodedig: 132kW
Uchafswm Cyflymder Cylchdro: 1150r/min
Uchafswm Torri: 5500N·m
Uchafswm Gallu Uwchfudo: 150kN
Mast: Adladdadwy
Pwysau: 9T
Dimensiynau Cludo: 5500×2200×2450mm
MOQ: 1 Set
Disgrifiad
Mae HYDX-4E yn gofalwr gludio core hydrolig cyfan o lefel 1000 metr sydd yn rhaglen safonol. Gyda'i alluoedd gludio dwfn-bwlch, ei gynllun â chyflin hunanweithredol, ei dechnoleg gludio llinellol, a'i gysonder hyblyg, mae'n datrys problemau effeithlonrwydd a chydweld y safle mewn archwilio adnabod canolig a dwfn o adnabod adnabod mineral, ac fe'i defnyddir yn eang mewn prosiectau archwilio daearyddol ar ardalau mwyaf a chanolig y mynydd.
Paramedr Technegol
| Categori Project | Uned | Paramedrau | Sylwadau |
| Cefnogi Gorchuddio | Rod BQ | 1200m | φ55.6mm |
| Rod NQ | 900m | φ69.9mm | |
| Rod HQ | 700M | φ88.9mm | |
| Engin diesel | Model | 6BTA5.9-C180 | CUMMINS |
| Pŵer Adroddol | 132kW | ||
| Cyflymder Adroddol | 2200r/min | ||
| Pen Drilio | Uchafswm Cyflymder Cylchdro | 1150r/min | |
| Max. Torque | 5500N·m | ||
| Ystod Cyflymder | 105–206r/min | Gradd I | |
| 184–361r/min | Graddfa II | ||
| 334–656r/min | Gradd III | ||
| 569–1150r/min | Gradd IV | ||
| Torc Cyfatebol | 5500–2833N·m | Gradd I | |
| 3168–1613 N·m | Graddfa II | ||
| 1743–887 N·m | Gradd III | ||
| 1024–521 N·m | Gradd IV | ||
| Diametr Mewnol y Sbinl | 98mm | ||
| Pellter Trosiadol | 350mm | ||
| Mecanwaith Bwydo | Cynhwysiad Bwydo | 3500mm | |
| Cefnogiad Uchaf ar Gyfer Codio | 150KN | ||
| Pwer Bwydo Uchaf | 60 kN | ||
| Mast | Uchder Cyfan | 9.2 m | |
| Ongl Addasu | 0～90° | ||
| Ongl gludo | 45～90° | ||
| Cynhwysiad Gludian | 1100mm | ||
| Crychogwr Prif | Cefnogi Crychogi Un Llinell | 69kN | haen Gyntaf |
| Cyflymder codi | 40M/LLYNR | haen Gyntaf | |
| Hyd y Llinell Efail | 50m | ||
| Diameter y Llinell Efail | 16mm | ||
| Winch Llinell Efail | Cefnogi Crychogi Un Llinell | 12kN | haen Gyntaf |
| Cyflymder codi | 130m/min | haen Gyntaf | |
| Hyd y Llinell Efail | 1000m | ||
| Diameter y Llinell Efail | 6mm | ||
| Pomp Chwip | Model | BW-160 | |
| Uchafswm y Gwerthiad | 160L/min | ||
| Nifer Lleiaf o Fwrdd | 10MPa | ||
| Clamp Cylchfa | Rodau sydd yn Addas | BQ, NQ, HQ, PQ | |
| Diameter y Cylchfa | φ154mm | ||
| Cynllun Crawlwr | Cyflymder Llwytho | 1.5–2.5km/h | |
| Cefnogiad i dringo | ≤30° | ||
| Dimensiynau Cyffredinol (H×L×U) | Dimensiynau gweithio | 4800×2420×9200mm | |
| Dimensiynau cludo | 5500×2200×2450mm | ||
| Pwysau | Y peiriant prif | 9t |
Nodweddion Cynnyrch
Nodweddion strwyctuol prifol
Dewir cydrannau hydrolig prif yn cael eu dewis o breichiau rhwnglân adnabyddus yn rhyngwladol.
2. Mae pen y pŵer yn defnyddio strwyctur disg card, â swyddogaeth troelliad ochr, a thrawsnewid mecanyddol pedwar cyflymder, sydd i gyd â chyflymder amhenoddiol.
3. Mae'r offeryn yn cael ei yrru'n uniongyrchol gan silindr ar gyfer y ffwythiant bwydo.
4. Mae'r mast yn defnyddio silindr olew i'w godi a'i leihau, yn lluniau, yn hawdd i'w drafnio a'i storio, â swyddogaeth tirio gludiant.
5. Mae'r system hydrolig yn defnyddio rheoli sensitif llwyth, ac mae'r cylchdroiad o'r spindel pen y driliau yn cael ei yrru gan feotwr, â pherfformiad gweithredu uchel a torque uchel.
6. Mae'r mast yn cael ei hequipio â chyfarwyddwr canoli yn ei ran uchaf a'i ran isaf ar gyfer adeiladu twlliau wedi'u chlino. Mae clamp hidrolic yn cael ei ddefnyddio yn y safle uwchben y twll.
7. Wedi'i hequipio â lefelau gweithio dwy.
8. Yn ôl anghenion y defnyddwyr, gallai mathau crioer, llwyfan neu ceir fod yn rhagorol.
