أنبوب حفر سلكي HQ من فولاذ ZT950 بقطر 89 × 5.6 مم

تُعَدُّ قضبان أنابيب الحفر السلكية من نوع HQ الأداة الأساسية في عمليات الحفر لأجل أخذ العينات الأساسية ضمن الاستكشاف الجيولوجي، حيث تقوم بوصل منظومة الحفر مع قاطع الماس، وتنقل عزم الدوران وضغط الحفر، وتوفِّر مساراً لتجميع الأنابيب الداخلية. وبالمقارنة مع المنتجات الرئيسية الرائجة عالمياً، فإن مواصفات جسم أنبوب الحفر هي ٨٩ × ٥٫٦ مم، وهي مناسبة للحفر في الثقوب العميقة حتى عمق ١٨٠٠ متر. وتُستخدم هذه القضبان على نطاق واسع في مجالات الاستكشاف الجيولوجي، والمسوحات الجيولوجية الهندسية، والحفر التعديني العميق، واستكشاف المعادن، وغيرها.

جسم الأنبوب: أنبوب غير ملحوم مصنوع من فولاذ ZT950 عالي القوة، مع إجراء عملية التبريد والتصليح الحراري الشاملة له، واستقامة ≤ ١ مم/متر، وتناسق محوري عالٍ، ومقاومة قوية للانحناء والالتواء.

الخيط: خيط مُعالَج بالتسخين والتبريد، مقاوم للالتصاق، مقاوم للتآكل، وسهل التثبيت والفك.

المفصل: هيكل توصيل ذاتي شامل، بدون لحام، وذو قوة عالية واستقرار جيد.

الأدوات المُطابِقة: رأس حفر ماسي من سلسلة HQ، وتجميع أنبوب داخلي، وأداة استرجاع (أداة صيد)، والغرفة الداخلية لمكينة السحب (الونش)، وجهاز سحب، إلخ.

حفر الثقوب العميقة بكفاءة عالية: لا حاجة إلى رفع المثقاب لاسترجاع قلب الأنبوب الداخلي، مما يقلل من الوقت المستغرق في رفع المثقاب وخفضه بنسبة ٦٠٪ أو أكثر. وتتفوق كفاءة حفر الثقوب العميقة التي يبلغ عمقها ٢٠٠٠ متر فأكثر بشكلٍ ملحوظٍ على كفاءة أنابيب الحفر التقليدية.

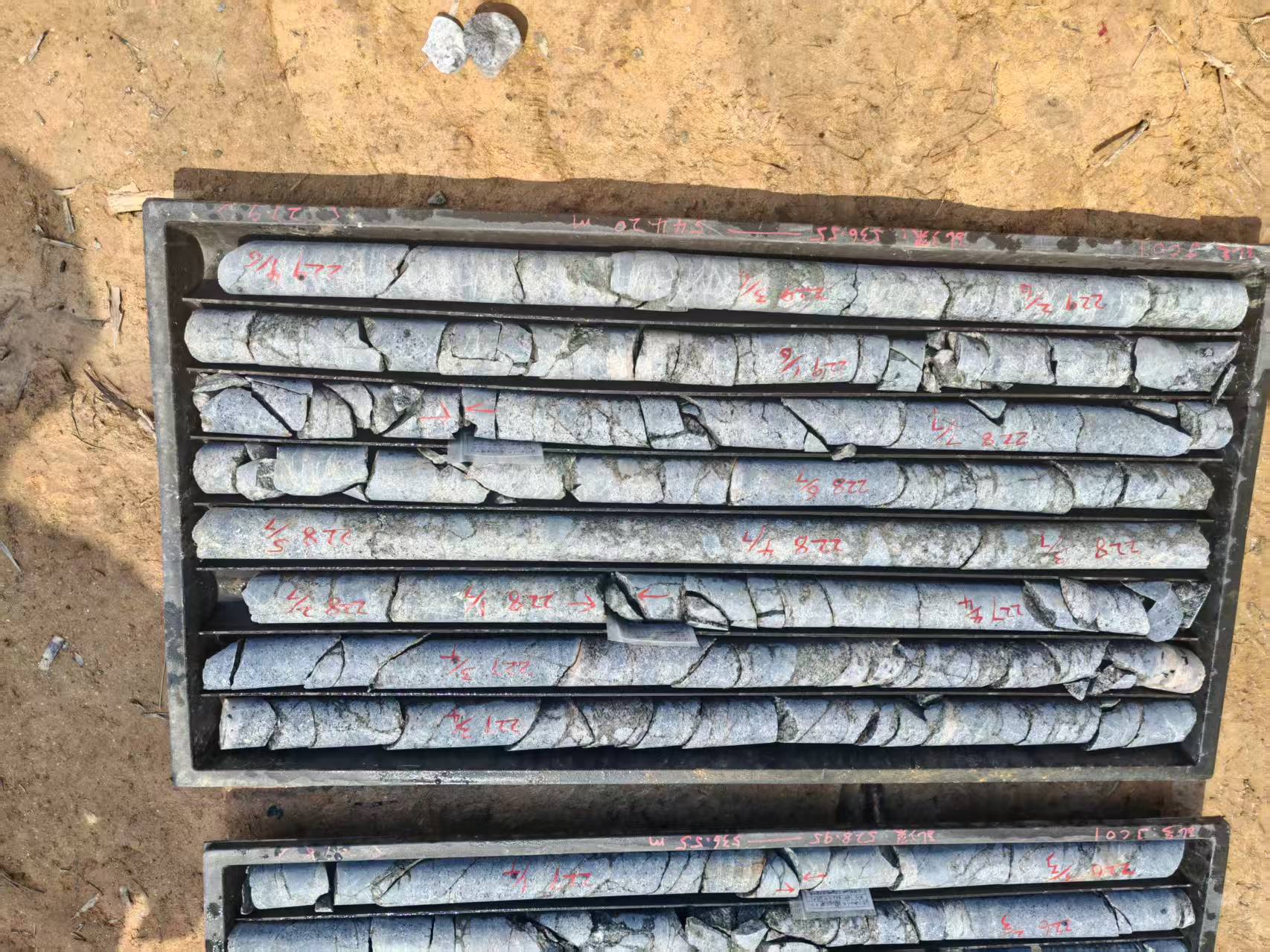

معدل استرجاع عالي للعينات اللبية: يقوم الأنبوب الداخلي بجمع العينة اللبية بسرعة، مما يقلل من التآكل والانهيار. ويبلغ معدل الاسترجاع في التكوينات المتكسرة أو الضعيفة ≥٩٥٪، ما يحقق معايير أخذ العينات الخاصة بالاستكشاف العميق.

عمر افتراضي طويل، واستهلاك منخفض، وتخفيض التكاليف: يقلل رفع المثقاب وتنظيف الحفرة من تآكل الخيوط ورؤوس المثاقب؛ كما يزداد العمر الافتراضي للمواد عالية القوة بنسبة ٣٠٪ أو أكثر، ويصبح إجمالي تكلفة حفر الثقوب العميقة أكثر جدوى اقتصاديًا.

الحفر المستقر والآمن في الثقوب العميقة: صلابة عالية + تقليل رفع المثقاب، مما يقلل من اضطراب جدار الثقب ومخاطر انهيار الثقب أو عَلْق المثقاب؛ متوافق مع نظام تدوير سائل غسل الثقوب العميقة، ما يجعل الضغط أكثر استقرارًا.

التوافق متعدد الوظائف: قطر داخلي كافٍ يسمح بتركيب أجهزة قياس الميل وأدوات الاسترجاع، ويدعم الحفر أثناء قياس الميل والتعامل مع الحوادث داخل الثقب.

الاستكشاف الجيولوجي، والحفر العميق، وحقول الفحم/النفط والغاز، والمسوحات الهندسية، والهيدرولوجيا/الطاقة الحرارية الأرضية

سبيكة عالية القوة مخصصة للثقوب العميقة: مصنوعة من فولاذ عالي الجودة من نوع ZT950، وخضعت لعملية تبريد وتليين شاملة بالإضافة إلى تصلب سطحي للخيوط الواصلة. وقوة الشد والالتواء أعلى بنسبة ٤٠٪ تقريبًا مقارنةً بالمواصفات NQ، وهي مناسبة لظروف العمل الشاق في الثقوب العميقة التي يصل عمقها إلى ٢٥٠٠ متر.

تصميم مُحسَّن للخيوط: بعد معالجة التصلب، يمنع التصاق الخيوط ويقاوم البلى، مما يقلل بشكل كبير من خطر التصاق الخيوط في الثقوب العميقة.

ارتباط محوري عالي والصلابة العالية: استقامة دقيقة على طول الطول الكامل + معالجة باستخدام الحاسب الآلي (CNC)، مع ارتباط محوري ≤ 0.3 مم/متر واستقامة ≤ 1 مم/متر؛ وجسم الأنبوب يتميّز بجدارٍ أكثر سماكة وصلابة أكبر، ما يكبح انحناء الحفر في الثقوب العميقة ويحسّن استقرار جدار الثقب.

أدوات الحفر المتوافقة: تجميعة أخذ العينات ذات الأنبوبين HQ، وقاطعة الحفر الماسية HQ، وأداة التوسيع HQ، وأداة الاسترجاع HQ

أجهزة الحفر المتوافقة: أجهزة حفر العينات العميقة XY-5، HY-8 وغيرها

اختيار الطول: لعمق ≤ 1000 متر، اختر طول 1.5 متر؛ وللثقوب العميقة ≥ 1000 متر، اختر طول 3.0 أمتار لتحسين الكفاءة

١. استخدم دائمًا مادة تشحيم الخيوط: فهي تقلل من التآكل السطحي أثناء عمليات التخريش والفك، وتُملأ مسحوق المعادن المنطقة المتلامسة بين الخيوط، مما يحسّن أداء إحكام الختم في قضيب الحفر ويعزز صلابة الاتصال بين الخيوط.

٢. تحقق من التآكل: عند تآكل القطر الخارجي للموصل أو جسم الأنبوب بمقدار يزيد عن ١ مم (وفي سلسلة QA يكون الحد ١٫٥ مم)، يجب استبداله فورًا.

٣. منع تشوه الخيوط: استخدم المفتاح لعمليات التخريش والفك لقضيب الحفر، وتجنب استخدام المطرقة الثقيلة للضرب؛ ويجب تسوية قضيب الحفر بلطف وربطه بعناية لمنع تلف الخيوط وتجنّب حدوث الالتصاق أو التسرب.

٤. تجنب الإنشاءات ذات الأبعاد الزائدة: خلال عملية الإنشاء، اتبع بدقة درجات العملية المحددة.

٥. لا تستخدم لفتح الثقوب: عند استخدام قضيب الحفر لفتح ثقب.

٦. اختر ضغط الحفر المناسب: لمنع انحناء قضيب الحفر أو تشوهه بسبب ضغط الحفر الزائد.

السؤال ١: تتنوع نماذج معدات الحفر العميق والأدوات المرتبطة بالحفر. فما مدى قابلية قضبان الحفر من نوع HQ للاستخدام العام؟
الإجابة: وباتّباعها الصارم للمعيار الدولي DCDMA، يمكنها التوافق المثالي مع كامل مجموعة الملحقات مثل ثقوب الحفر من نوع HQ، وأدوات التوسيع، ووحدات أخذ العينات الأساسية، وأدوات الاسترجاع، ضمن السلسلة نفسها. وهي متوافقة مع أجهزة الحفر الأساسية للعينات العميقة الرائدة مثل XY-5 وCSK-1000، دون الحاجة إلى أي تعديل على المعدات.

السؤال ٢: أثناء الإنشاء، تلزم عمليات مثل قياس الميل داخل البئر، وإنقاذ الآبار المتضررة، وغيرها. هل تفي هذه القضيب الحفرية بالمتطلبات؟
الإجابة: القطر الداخلي كافٍ، ويمكن خفض أجهزة القياس وأدوات الاسترجاع وغيرها من المعدات المساعدة مباشرةً عبره. وهي تدمج بين وظائف الحفر وأخذ العينات والرصد داخل البئر ومعالجة الأعطال، وتتمتّع بكامل الوظائف.

السؤال ٣: الحمل عند العمق من ١٥٠٠ إلى ٢٥٠٠ مترٍ ثقيلٌ للغاية. وليست قوة قضبان الحفر التقليدية ومقاومتها للالتواء كافيةً لهذا الغرض. فكيف يُختار النوع المناسب؟
الجواب: تم تصميم هذا النوع خصيصًا لظروف الحفر العميق ذات الأحمال الثقيلة، وتتفوق مقاومته الشدّية والالتوائية على مقاومة قضبان الحفر التقليدية المستخدمة في الآبار المتوسطة والضحلة. ويمكنه تحمل الأحمال الناتجة عن عمليات الحفر العميق حتى عمق ٢٥٠٠ مترٍ بشكلٍ مستقر، وهو القضيب الرئيسي المستخدم في استكشاف الموارد المعدنية العميقة، والطاقة الحرارية الأرضية، والحفر العلمي.
