Ống khoan dây cáp HQ làm từ thép ZT950 (89 × 5,6 mm)

Cần khoan dây cáp HQ là công cụ cốt lõi trong khoan lấy mẫu lõi phục vụ thăm dò địa chất, kết nối máy khoan với mũi khoan kim cương, truyền momen xoắn và áp lực khoan, đồng thời tạo đường dẫn cho cụm ống bên trong. So với các sản phẩm chủ lực trên toàn cầu, thông số thân cần khoan là 89×5,6 mm, phù hợp cho khoan lỗ sâu tới 1800 m. Sản phẩm được ứng dụng rộng rãi trong thăm dò địa chất, khảo sát địa chất công trình, khoan khai thác sâu, thăm dò khoáng sản, v.v.

Thân ống: Ống liền mạch làm từ thép cường độ cao ZT950, tôi và ram toàn bộ, độ thẳng ≤ 1 mm/m, độ đồng trục cao, khả năng chống uốn và xoắn mạnh.

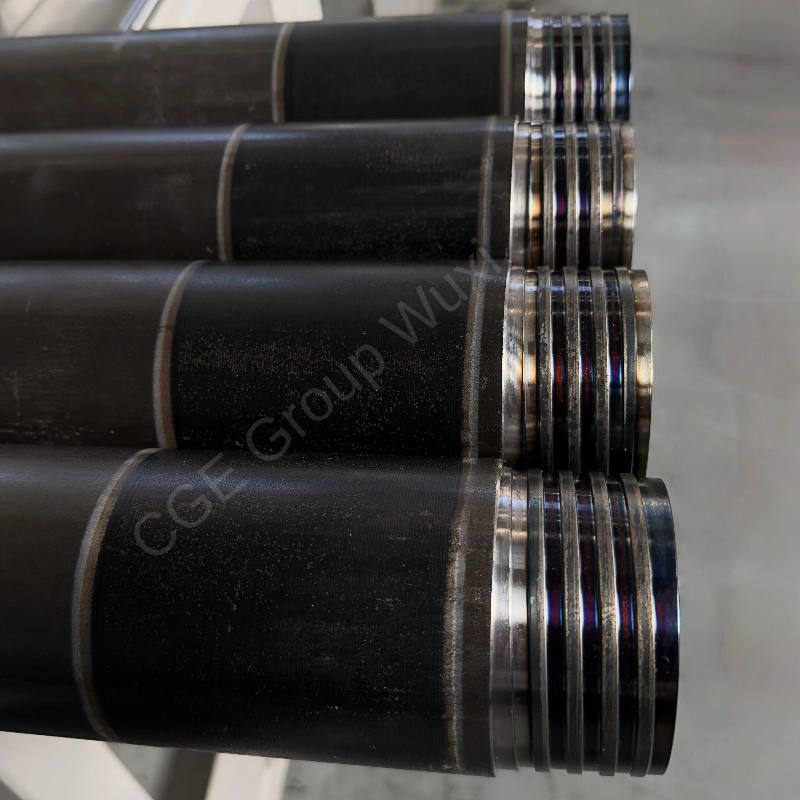

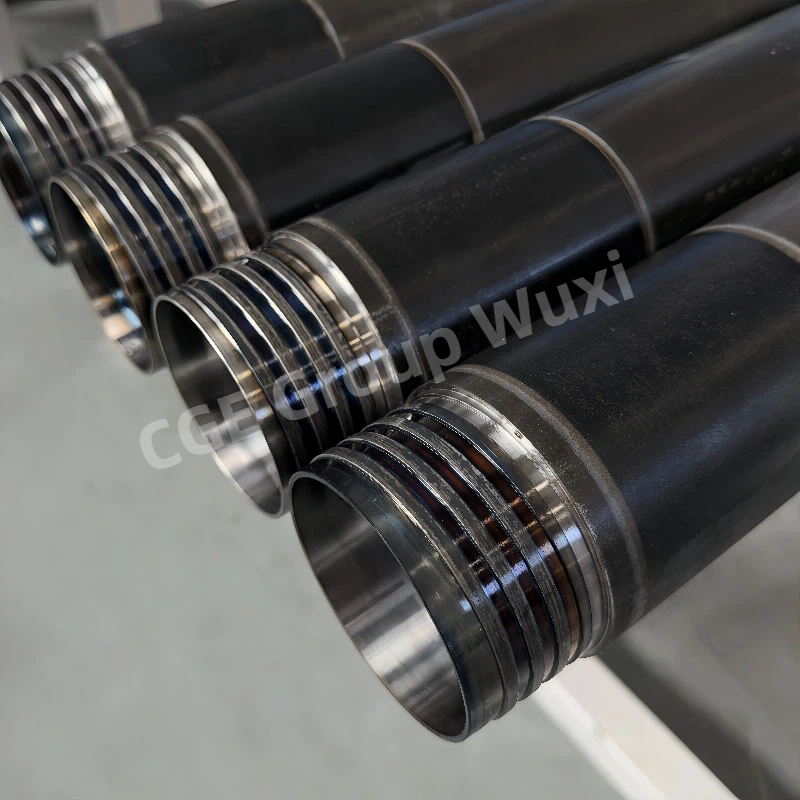

Ren: Ren được tôi và ram, chống dính, chống mài mòn, dễ siết chặt và tháo lỏng.

Khớp nối: Cấu trúc tự nối toàn bộ, không hàn, độ bền cao, ổn định tốt.

Dụng cụ tương thích: Mũi khoan kim cương HQ, bộ lắp đặt ống bên trong, dụng cụ câu (fishing tool), buồng bên trong của tời, dụng cụ kéo (puller), v.v.

Khoan lỗ sâu hiệu quả: Không cần nâng dụng cụ khoan để lấy lõi ống trong; thời gian nâng và hạ dụng cụ khoan giảm từ 60% trở lên. Hiệu suất khoan lỗ sâu từ 2.000 mét trở lên vượt trội rõ rệt so với ống khoan thông thường.

Tỷ lệ thu hồi mẫu lõi cao: Ống trong thu thập nhanh chóng mẫu lõi, giảm xói mòn và sụp đổ. Tỷ lệ thu hồi đối với các tầng đá nứt nẻ / yếu đạt ≥95%, đáp ứng tiêu chuẩn lấy mẫu cho khảo sát sâu.

Tuổi thọ dài, tiêu hao thấp và giảm chi phí: Giảm số lần nâng dụng cụ khoan và làm sạch lỗ khoan, từ đó giảm mài mòn ren và mũi khoan; tuổi thọ của vật liệu cường độ cao được kéo dài thêm từ 30% trở lên, đồng thời tổng chi phí cho khoan lỗ sâu trở nên cạnh tranh hơn.

Khoan lỗ sâu ổn định và an toàn: Độ cứng cao + giảm thiểu việc nâng mũi khoan, làm giảm xáo trộn thành lỗ và nguy cơ sập lỗ hoặc kẹt mũi khoan; tương thích với hệ thống tuần hoàn dung dịch rửa lỗ sâu, giúp áp lực ổn định hơn.

Tính tương thích đa chức năng: Đường kính trong đủ lớn, cho phép đặt thiết bị đo độ nghiêng (inclinometer) và các dụng cụ cứu hộ, hỗ trợ vừa khoan vừa đo độ nghiêng cũng như xử lý sự cố trong lỗ khoan.

Khảo sát địa chất, khoan sâu, mỏ than / dầu khí, khảo sát công trình, thủy văn / năng lượng địa nhiệt

Hợp kim chuyên dụng cho khoan lỗ sâu có độ bền cao: Được chế tạo từ thép ZT950 chất lượng cao, qua quá trình tôi và ram toàn bộ + tôi bề mặt ren nối. Độ bền kéo và độ bền xoắn cao hơn khoảng 40% so với loại NQ, phù hợp với điều kiện làm việc nặng trong lỗ khoan sâu tới 2500 mét.

Thiết kế ren được gia cố: Sau khi xử lý tôi cứng, ren chống dính và chịu mài mòn tốt, giảm đáng kể nguy cơ ren bị kẹt trong lỗ sâu.

Độ đồng trục và độ cứng cao: Làm thẳng chính xác toàn chiều dài + gia công CNC, với độ đồng trục ≤ 0,3 mm/m và độ thẳng ≤ 1 mm/m; thân ống có thành dày hơn và độ cứng cao hơn, giúp hạn chế hiện tượng cong vênh khi khoan lỗ sâu và nâng cao độ ổn định của thành lỗ.

Các dụng cụ khoan tương thích: Bộ lấy mẫu lõi hai ống HQ, mũi khoan kim cương HQ, bộ mở rộng lỗ HQ, dụng cụ thu hồi HQ

Các máy khoan tương thích: Máy khoan lõi sâu XY-5, HY-8, v.v.

Lựa chọn chiều dài: Đối với độ sâu ≤ 1000 mét, chọn chiều dài 1,5 mét; đối với lỗ sâu ≥ 1000 mét, chọn chiều dài 3,0 mét nhằm nâng cao hiệu suất.

1. Luôn sử dụng chất bôi trơn ren: Điều này giúp giảm mài mòn bề mặt trong quá trình cắt ren và tháo lắp; bột kim loại lấp đầy vùng tiếp xúc giữa các ren, cải thiện hiệu suất kín khít của thanh khoan và tăng độ cứng vững của mối nối ren.

2. Kiểm tra độ mài mòn: Khi đường kính ngoài của đầu nối hoặc thân ống mài mòn vượt quá 1 mm (đối với dòng QA là 1,5 mm), cần thay thế ngay.

3. Ngăn ngừa biến dạng ren: Sử dụng cờ lê để siết và tháo ren thanh khoan; tuyệt đối không dùng búa tạ gõ mạnh. Cần căn chỉnh thẳng thanh khoan và ghép nối nhẹ nhàng để tránh làm hỏng ren, đồng thời phòng ngừa hiện tượng kẹt hoặc rò rỉ.

4. Tránh thi công vượt kích thước cho phép: Trong quá trình thi công, phải tuân thủ nghiêm ngặt cấp độ quy trình.

5. Không sử dụng để mở lỗ: Khi dùng thanh khoan để mở lỗ.

6. Chọn áp lực khoan phù hợp: Ngăn ngừa hiện tượng cong vênh và biến dạng thanh khoan do áp lực khoan quá lớn.

Câu hỏi 1: Các mẫu thiết bị khoan lỗ sâu và các dụng cụ khoan đi kèm rất đa dạng. Tính phổ dụng của thanh khoan HQ như thế nào?
Đáp: Tuân thủ nghiêm ngặt tiêu chuẩn quốc tế DCDMA, thanh khoan HQ có thể ghép nối hoàn hảo với toàn bộ phụ kiện cùng series như mũi khoan HQ, dụng cụ mở rộng lỗ, cụm lấy mẫu lõi và dụng cụ trục vớt. Thanh khoan này tương thích với các máy khoan lõi lỗ sâu chủ lực như XY-5 và CSK-1000, và không yêu cầu điều chỉnh hay cải tạo thiết bị.

Câu hỏi 2: Trong quá trình thi công, cần thực hiện các thao tác như đo độ nghiêng trong lòng lỗ, cứu hộ khi xảy ra sự cố giếng khoan, v.v. Thanh khoan này có đáp ứng được các yêu cầu đó không?
Đáp: Đường kính trong đủ lớn để có thể hạ trực tiếp các thiết bị phụ trợ như dụng cụ đo đạc, dụng cụ trục vớt, v.v. Thanh khoan tích hợp đầy đủ các chức năng khoan, lấy mẫu, giám sát trong lòng lỗ và xử lý sự cố, đảm bảo vận hành toàn diện.

Q3: Tải trọng ở độ sâu 1500–2500 mét cực kỳ lớn. Độ bền kéo và khả năng chống xoắn của các thanh khoan thông thường là không đủ. Làm thế nào để lựa chọn loại phù hợp?
Đáp: Được thiết kế đặc biệt cho điều kiện khoan sâu chịu tải nặng, độ bền kéo và độ bền xoắn của sản phẩm vượt trội so với các thanh khoan thông thường dùng cho lỗ khoan trung bình và nông. Sản phẩm có thể chịu ổn định tải trọng trong các hoạt động khoan sâu trong phạm vi 2500 mét và là loại thanh khoan chủ lực dành cho khai thác tài nguyên khoáng sản sâu, năng lượng địa nhiệt và khoan khoa học.
