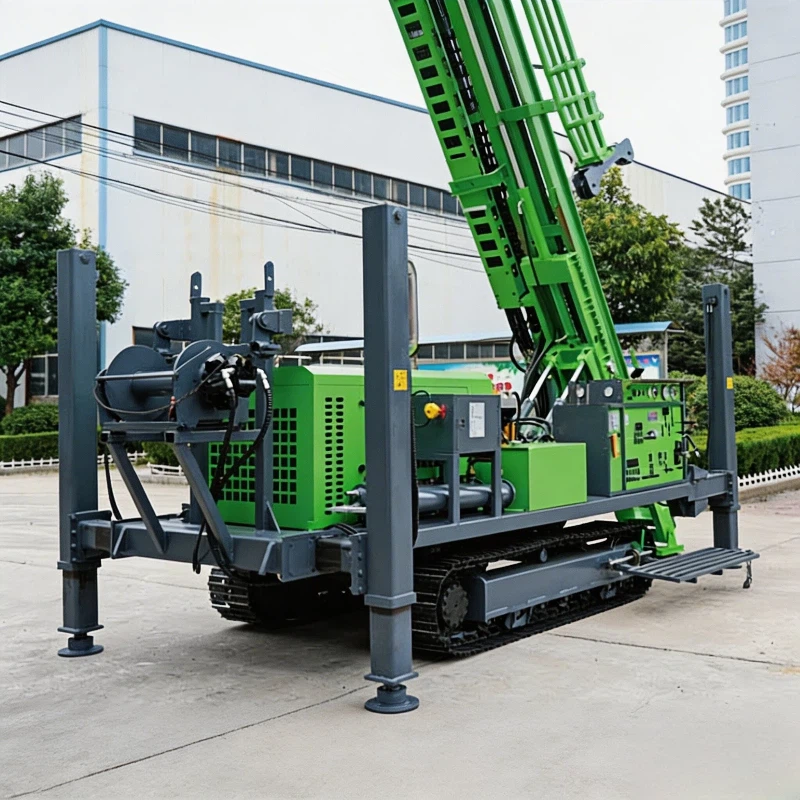

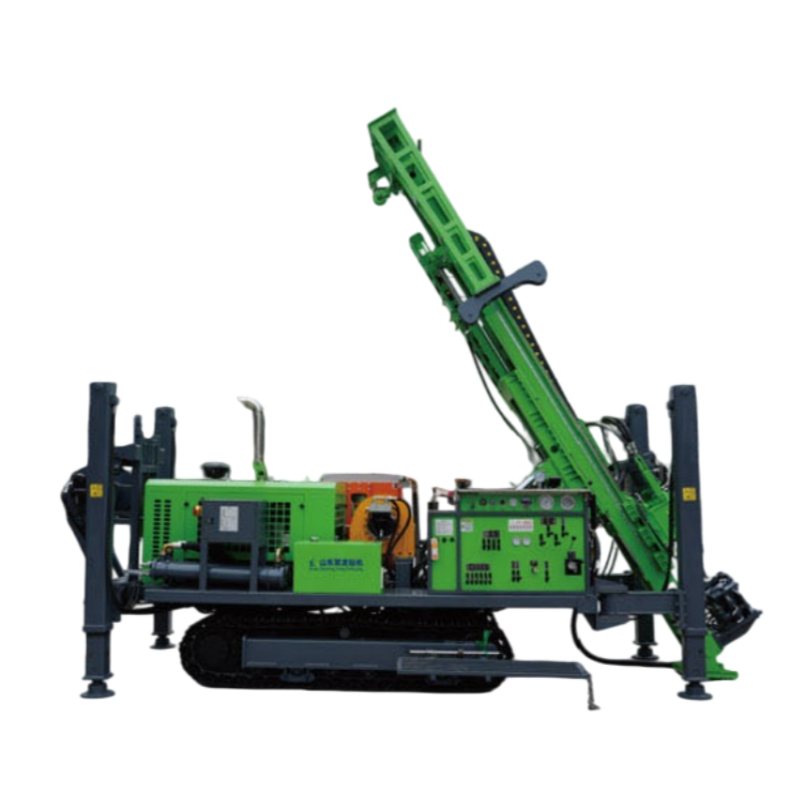

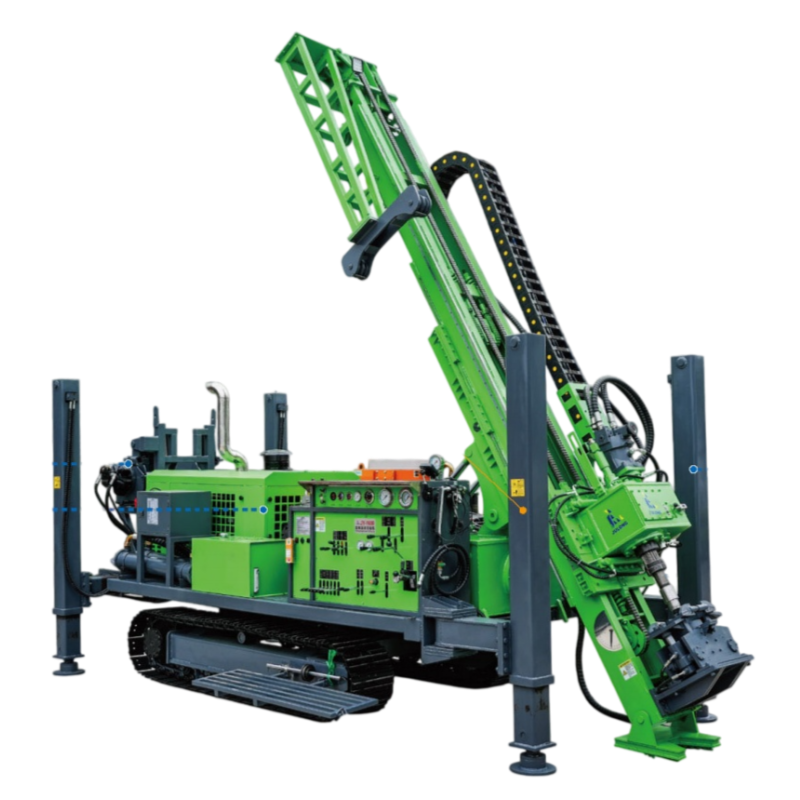

JY-1600 -teräsketjukäyttöinen täysihydraulinen langallinen ytimenottokone
JY-1600 on keskipitkän ja pitkän porausreikätyypin päämallinen teräspohjainen täysihydraulinen ytimenottoporakone. Sitä käytetään kiinteiden mineraalien tutkimiseen ja syvälle geologiseen poraukseen, joka ulottuu 1600 metrin tai sitä suurempaan syvyyteen. Sen vääntömomenttia, työntövoimaa, pitkää iskunpituutta ja käsittelyä on parannettu kokonaisvaltaisesti, ja se soveltuu tehokkaaseen kilometrimittaisen syvän reiän rakentamiseen vuoristoalueilla, korkeudella sijaitsevilla alueilla ja monimutkaisissa maastoissa.
Poraputkien yhteensopivuus: BQ / NQ / HQ / BTW / NTW / HTW. Standardiasennus: 3 metrin pituinen kierreporaputki.
Poran kulma: 45° – 90° (hydraulisen sylinterin nosto + maston kokonaan liukuminen)
Kuljetusmitat: 5900 × 2650 × 8100 mm, 10 t
Kuvaus
JY-1600 -sarjan telakäyttöinen täysihydraulinen ytimenottoporakone on uudenlainen täysihydraulinen ytimenottoporakone, jonka suunnittelimme huolellisen optimoinnin ja innovatiivisen suunnittelun perusteella viittaamalla laajasti sekä kotimaisten että ulkomaisten vastaavien porakoneiden edistyneisiin teknologioihin. Tämä porakone on tarkoitettu timanttipohjaiselle langankuljetusytimeenottoporaustekniikalle ja tarjoaa erinomaisia ominaisuuksia: korkea porausnopeus, vakaa toiminta, helppokäyttöisyys, turvallisuus ja luotettavuus sekä erinomainen integraatio, mikä tekee koko koneesta tiukentuneen ja toiminnallisemman, vähentää vikaantumista ja yksinkertaistaa huoltoa, mikä parantaa merkittävästi poraustehokkuutta ja poraustulosten laatua.

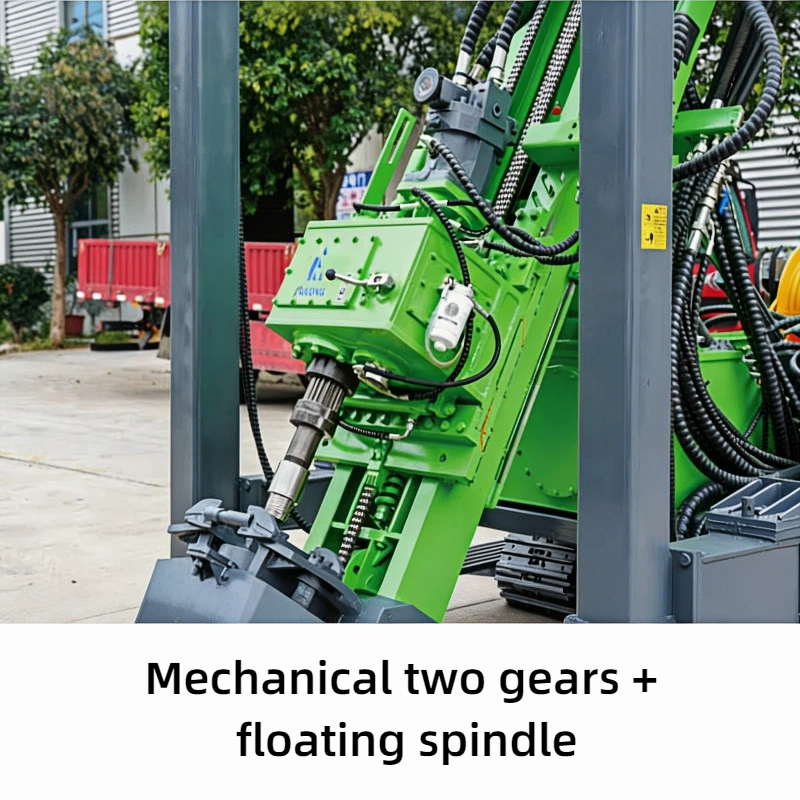

1. Porakoneen voimanlähteenä on täysihydrauliikka-järjestelmä, jossa pääakseli on kelluva ja poraputken pituus on 3 metriä.
2. Porakone voi saavuttaa mekaanisen kaksinopeus-toiminnon jatkuvalla nopeuden säädöllä, ja suurin vääntömomentti voi olla 4000 Nm.
3. Se on varustettu aksiaalisella pistokasmallipumpulla ja vinossa akselilla toimivalla pistokasmallimoottorilla.
4. Voimapää on varustettu sivusuuntaisella siirtomekanismilla, ja masto on varustettu nostoputkella ja voidaan liukua kokonaan, mikä mahdollistaa porauksen 45–90 asteen kulmalla.
Tekniset tiedot
| Laitteiston tyyppi | JY-1600 |
| Paino | 10000kg |
| Mitat (kuljetus) | 5900*2100*2400 m |
| Mitat (käyttö) | 5900*2650*8100 m |
| Porauskulma | 45-90° |
| Porausyvyys BTW/NQ | 1800m |
| Porausyvyys NTW/NQ | 1600m |
| Porausyvyys HTW/HQ | 1400 m |
| Porapään nostovoima | 460 kN |
| Porapään syöttövoima | 230KN |
| Pyörintänopeus (rpm) | 0-1400rpm |
| Maks. Vääntömomentti | 4000 Nm |
| Porakärjen eteenpäin liikuttava iskumatka | 3500mm |
| Poramasten liukumatka | 1200mm |
| Hydrauliset pomput |
Pääpumppu: 145 ml/r, 32 MPa Apupumppu: 145 ml/r, 25 MPa |
| Hydraulinen jäähdytysjärjestelmä | Vesijäähdytys + ilmajäähdytys |
| Tehoyksikkö |
140 kW / 2000 Weichai 6-sylinterinen moottori |
| Hydraulinen koura kapasiteetti | 1600m |

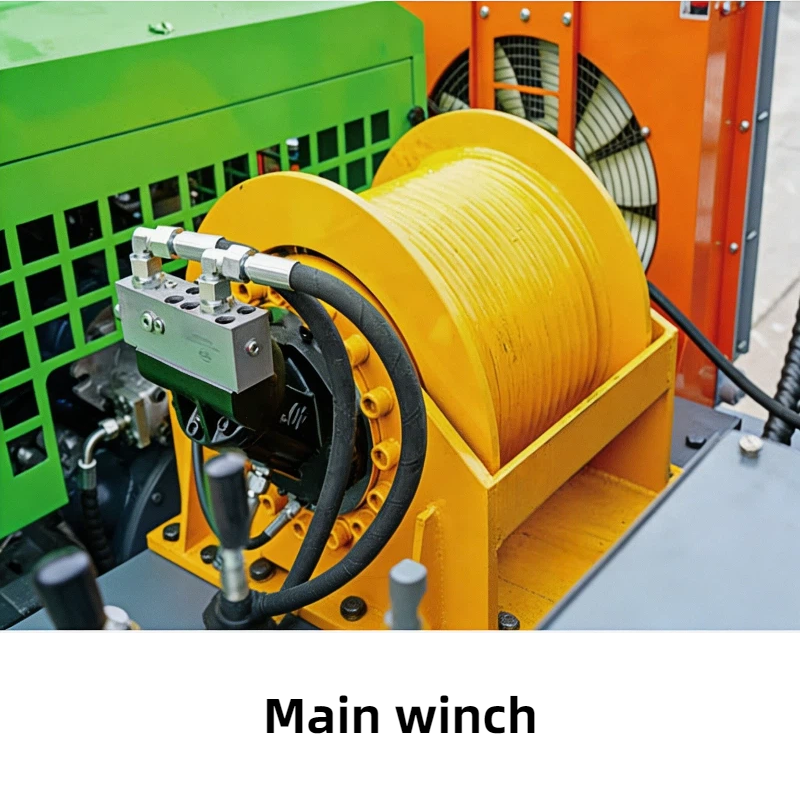

| Mekaanisen winchin kapasiteetti | 30 Kn |
| Winchin nostonopeus | 110 m/min |
| Lamauspumpu | BW250 |
| Kulkukelkarakenteinen alusta | 10 T:n teräsketju, 400 mm × 43 linkkiä |
| Kärsäkäytävän nousukulma | 25° |
| Kärsäkäytävän kävelynopeus | 2-3km/h |
Tuotteen ominaisuudet
1. Voimalaitteisto: Wuxin kuusisylinterinen turboahdettu dieselmoottori, 180 kW / 2200 rpm, joka tarjoaa runsaasti tehoa korkean korkeuden ja korkean lämpötilan ympäristöihin.
2. Ajojärjestelmä: Täysin hydraulinen kuormanherkä järjestelmä, aksiaalipistokaspääpumppu + kolmiporaiset gear-pumput, energiatehokas ja vahva lämpövakaus.
3. Voimapyörä: Mekaaninen kaksivaihteinen + jatkuvan muuttuvan nopeuden säätö, maksimitorsio 3500 N·m, pyörimisnopeusalue 0–1000 r/min; vinopistokasmoottori, vakaa raskaille kuormille.
4. Syöttö-/nostovoima: Etenevä voima 180 kN / nostovoima 240 kN, ei liukumista syvän reiän porauksen aikana.
5. Jäähdytysjärjestelmä: Vesijäähdytys + ilmajäähdytys -kaksoisjärjestelmä, jatkuva toiminta korkeassa lämpötilassa ilman paineen alenemista.
6. Ohjaus ja kiinnitys: Keskitetty ohjaus kolmella käsipyydellä; hydraulinen automaattinen irrotus + kengänmuotoinen kiinnityslaite, jossa on suojaus vääräkäytöltä, turvallista ja tehokasta.
7. Mutapumppu: Standardoitu kolmisylindrinen BW200-mutapumppu, joka täyttää 1600 metrin syvän reiän kiertokäytön ja pora-aukon suojaamisen vaatimukset.
8. Teräsketjullinen alustanrakenne: Paksennetut teräsketjut (450 mm leveät), liikuttaminen langattomalla etäkäskyllä, nousukulma 25°, nopeus 2–3 km/h; kykenee pääsemään vuoristoseudulle, mutaisille, kivisille ja jyrkille rinteille ilman perävaunua.
9. Korkealujuinen masto: Sylinterinostin + 1,1 metrin kokonaissiirtymä, 45°–90° mielivaltainen kallistuskulma, soveltuu sekä pinnan että maanalaisiin olosuhteisiin.
10. Hydrauliset tasausjalat: Neljä jalaa, joita voidaan säätää itsenäisesti tasaukseen, monimutkaisessa maastossa tasaus tehdään viidessä minuutissa, vakaa rakennus.
Käyttötila
* Kiinteiden mineraalien tutkimus: 1600 metrin syvä ytimenottoporauus kultaan, kupariin, lyijyyn ja sinkkiin, rautaan, litiumiin jne., korkea ytimen eheysaste
* Syvä geologinen tutkimus: Alueellinen rakenne, kerrostuman kehitys, magmatiikka jne., tieteellinen poraus 1500–1800 metrin syvyydessä
* Monimutkainen maasto vuoristoisilla / korkean tason alueilla: Teräsketjut pääsevät suoraan paikalle, ratkaisten ongelman, jossa renkailla tai kumirenkailla varustetut ajoneuvot eivät pääse sisään
* Insinöörigeologinen tutkimus: Laaja-alaisten infrastruktuuri- ja vesitalousprojektien sekä rautateiden ja moottoriteiden syväreiän geologiset profiilit
* Hydrologinen / maalämpötutkimus: Syvien kaivojen poraaminen maatalousveden ja maalämpöresurssien saamiseksi 1500 metrin syvyydelle
