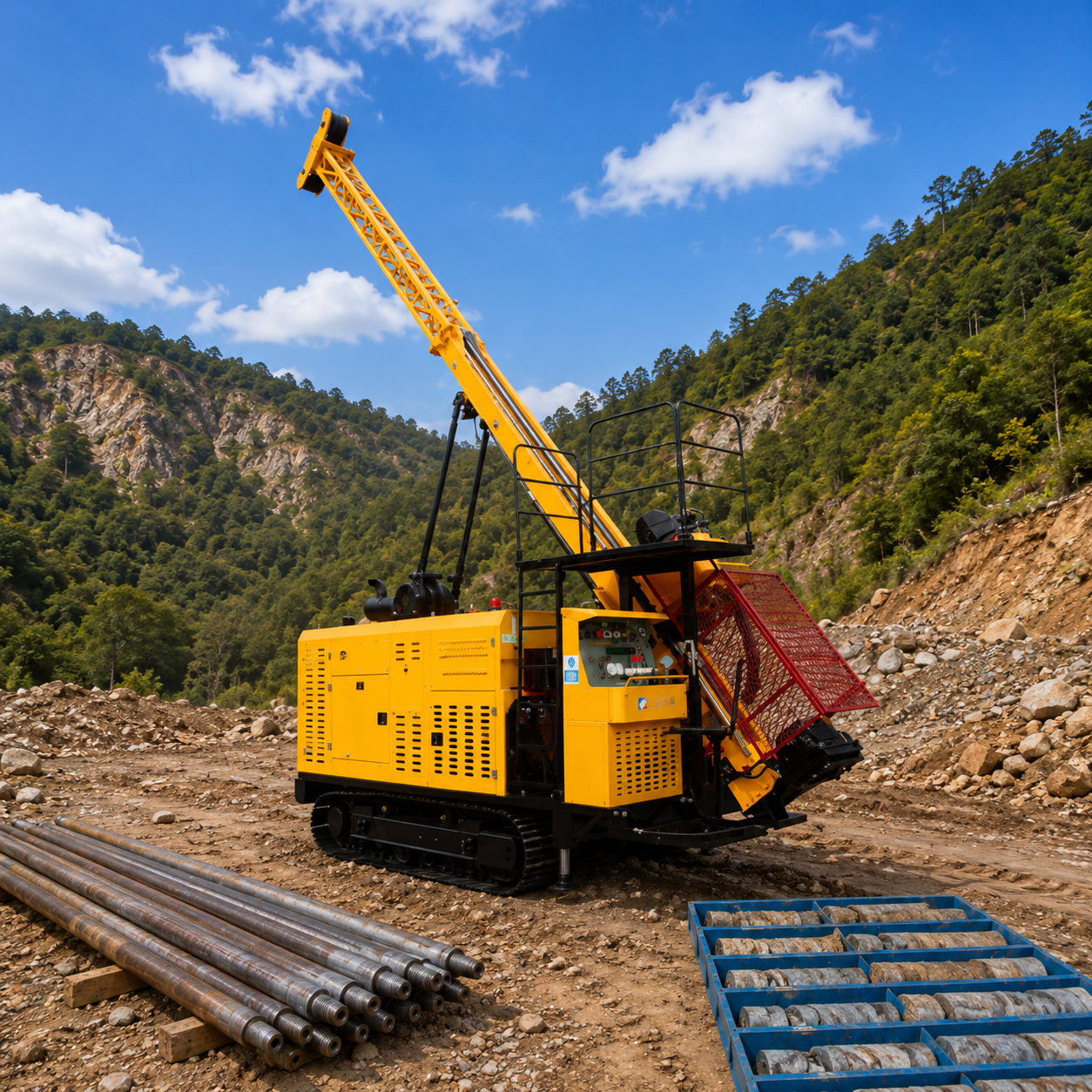

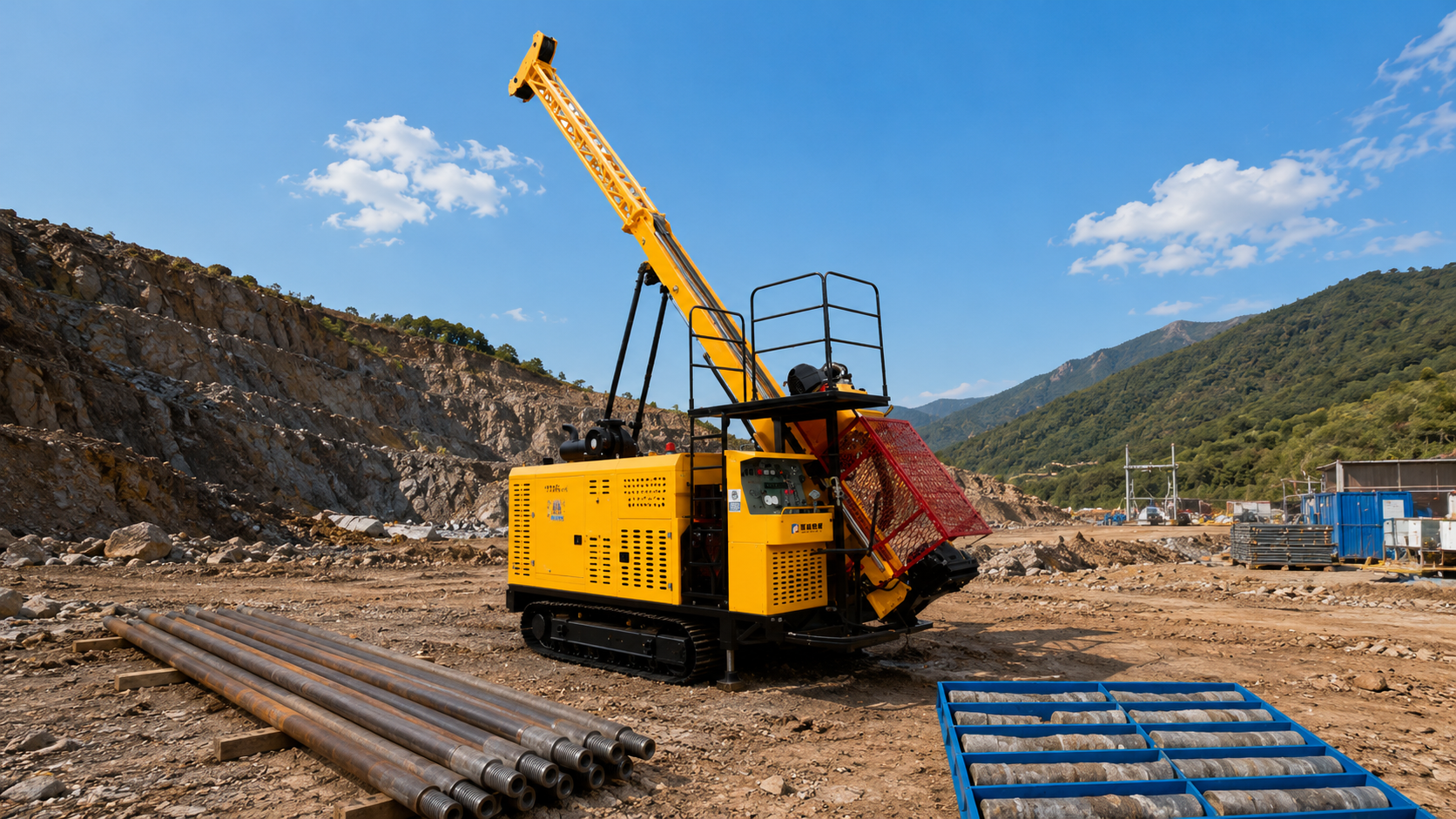

HYDX-6E teljesen hidraulikus magfúróberendezés oldalirányú eltolási funkcióval
A HYDX-6E egy 2000 méteres mélységig képes teljesen hidraulikus, kötélhajtású magfúróberendezés. Pozícionálása magasabb, mint a HYDX-5E/5F-é. Főként BQ típusú 2000 méteres és NQ típusú 1600 méteres mélymagfúrásra használatos. Jellemzői a pányvás integrált kialakítás, a nagy nyomaték és a nagy emelőerő. Ez a fúróberendezés a hazai mély- és közepes mélységű kutatási munkák fő eszköze, valamint a válságba jutott bányák erőforrás-csere céljára is alkalmazható. Főként gyémánt- és keményötvözet-fúrással végzett magfúrásra alkalmazható, valamint alkalmas a geológiai, fémmegmunkálási, szénbányászati, atomipari és hidrológiai iparágakban.
Fúrási kapacitás: 1000–2000 m
Névleges teljesítmény: 179 kW
Max. forgási sebesség: 1150 1/perc
Maximális nyomaték: 6400 N·m
Maximális emelőerő: 240 kN
Tornyoszlop: Összecsukható
Súly: 13,5 t
Szállítási méretek: 5780 × 2240 × 2500 mm
Minimális rendelési mennyiség: 1 darab
Leírás
A HYDX-6E egy 2000 méteres mélységig képes teljesen hidraulikus, kötélhajtású magfúróberendezés. Pozícionálása magasabb, mint a HYDX-5E/5F-é. Főként BQ típusú 2000 méteres és NQ típusú 1600 méteres mélymagfúrásra használatos. Jellemzői a pányvás integrált kialakítás, a nagy nyomaték és a nagy emelőerő. Ez a fúróberendezés a hazai mély- és közepes mélységű kutatási munkák fő eszköze, valamint a válságba jutott bányák erőforrás-csere céljára is alkalmazható. Főként gyémánt- és keményötvözet-fúrással végzett magfúrásra alkalmazható, valamint alkalmas a geológiai, fémmegmunkálási, szénbányászati, atomipari és hidrológiai iparágakban.
Technikai paraméter
| Projekt kategória | Tárgyból | Paraméterek | Megjegyzések |
| Fúrás kapacitás | BQ-rúd | 2000m | φ55,6 mm |
| NQ-rúd | 1600m | φ69,9 mm | |
| HQ-rúd | 1300 m | φ88,9 mm | |
| PQ-rúd | 1000m | φ114,3 mm | |
| Diesel motor | Modell | Cummins 6CTA8.3-C240 | Opcionális Cummins QSB5.9-C210 |
| Nominális teljesítmény | 179 kW | ||
| Névleges Sebesség | 2200r/perc | ||
| Fürdőfej | Max. forgási sebesség | 1150 1/perc | |
| Max. nyomaték | 6400 N·m | ||
| Sebesség tartomány | 157–359 1/perc | I. fokozat | |
| 509–1150 1/perc | II. fokozat | ||
| Megfelelő nyomaték | 6400–2805 N·m | I. fokozat | |
| 1978–865 N·m | II. fokozat | ||
| Orsó belső átmérője | 121mm | ||
| Transzlációs távolság | 510mm | ||
| Ellátási mechanizmus | Tápláló löket | 3800mm | |
| Max. emelőképesség | 240 kN | ||
| Maximális táplálási teljesítmény | 120kN | ||
| Törzs | Teljes magasság | 10,8 m | |
| Beállítási szög | 0～90° | ||
| Fúrási szög | 45～90° | ||
| Csúszó ütközés | 1100mm | ||
| Fő emelő | Egyszeres vezeték emelőkapacitás | 120kN | 1. réteg |
| Emelési sebesség | 44 m/min | 1. réteg | |
| Acélhuzal hossza | 60 m | ||
| Acélhuzal átmérője | 22 mm | ||
| Huzalszálas csörlő | Egyszeres vezeték emelőkapacitás | 12Kn | 1. réteg |
| Emelési sebesség | 130 m/min | 1. réteg | |
| Acélhuzal hossza | 1800m | ||
| Acélhuzal átmérője | 6mm | ||
| Borítószerpumpa | Modell | BW-250 | |
| Maximális elmozdulás | 250L/min | ||
| - Max, kérlek! Nyomás | 6Mpa | ||
| Nyílásfogó | Alkalmazható rudak | BQ, NQ, HQ, PQ | |
| Átmenet átmérője | φ154 mm | ||
| Hullámfutós alváz | Útsebesség | 1,5–2,5 km/h | |
| Mászási kapacitás | ≤30° | ||
| Teljes méretek (H × SZ × M) | Munkaméretek | 4635×2240×10820 mm | |
| Szállítási méretek | 5780×2240×2500 mm | ||
| Súly | Fő gép | 13,5 t |
Termékjellemzők
Fő szerkezeti jellemzők
1. A fő hidraulikus alkatrészeket nemzetközileg elismert márkákból választották ki;
2. A meghajtófej tárcsás rögzítésű szerkezetet alkalmaz, oldalirányú eltolási funkcióval és két mechanikus sebességváltással, mindkettő fokozatmentes sebességszabályozású;
3. A fúróberendezés olajhengeres közvetlen tolóerő-ellátási módszert alkalmaz a fúrás előrehaladásának biztosítására;
4. A tornyot hidraulikus henger emeli és süllyeszti, amely összecsukható, így kényelmes a szállítás és a tárolás, valamint csúszó talajra állítási funkcióval rendelkezik;
5. A hidraulikus rendszer terhelésérzékeny vezérlést alkalmaz, a meghajtófej forgása pedig kétmotoros zárt kört használ, amely magas munkahatékonyságot és nagy nyomatékot biztosít;
6. A torony felső és alsó egyenesítő berendezéssel van felszerelve ferde furatok kialakításához, a furatnyílásnál pedig hidraulikus fogók találhatók;
7. Két szintes munkafelülettel van felszerelve;
8. A felhasználók igényeik szerint választhatnak nyomon követhető, platformra vagy járműre szerelhető modellek közül.
