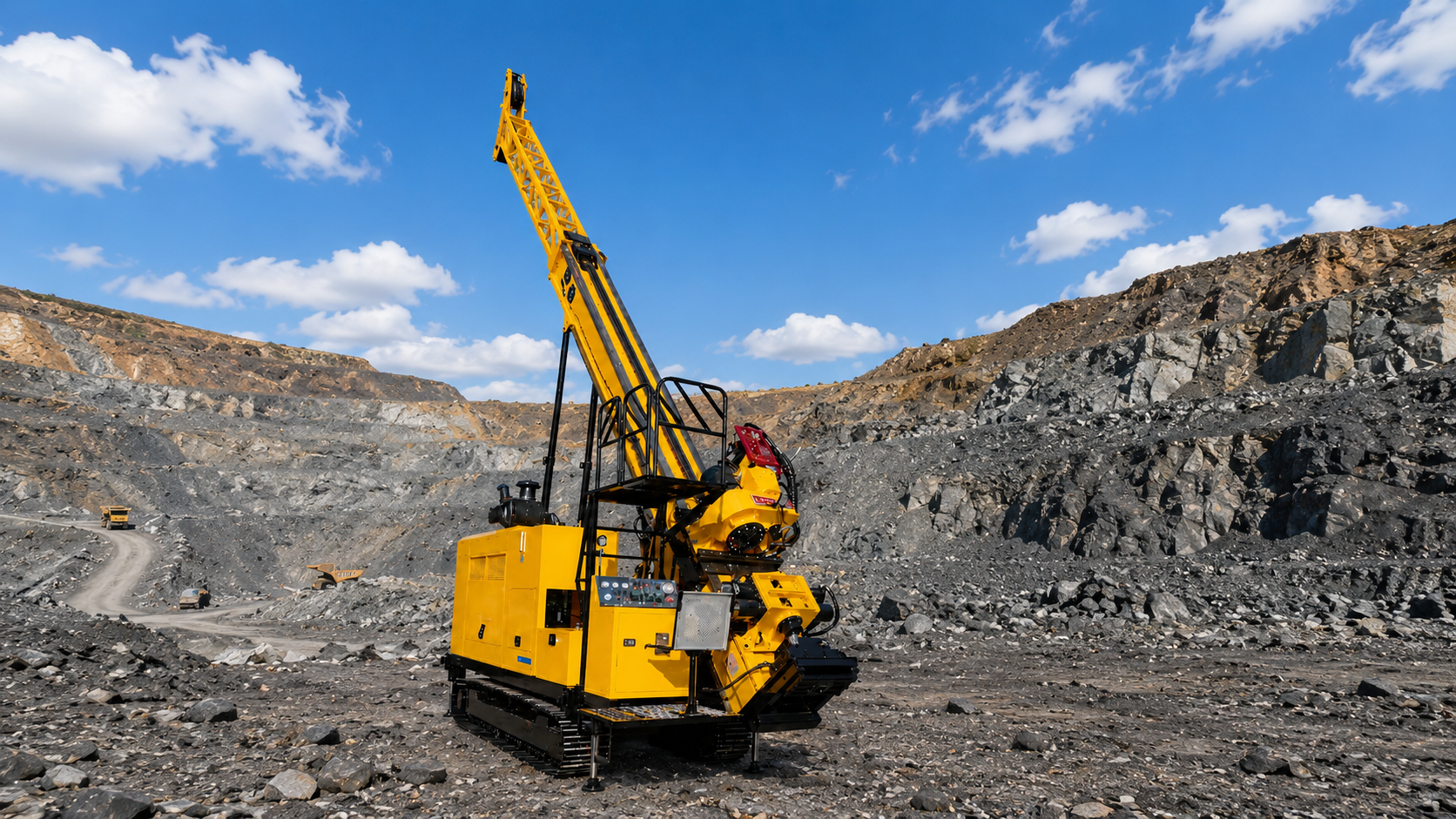

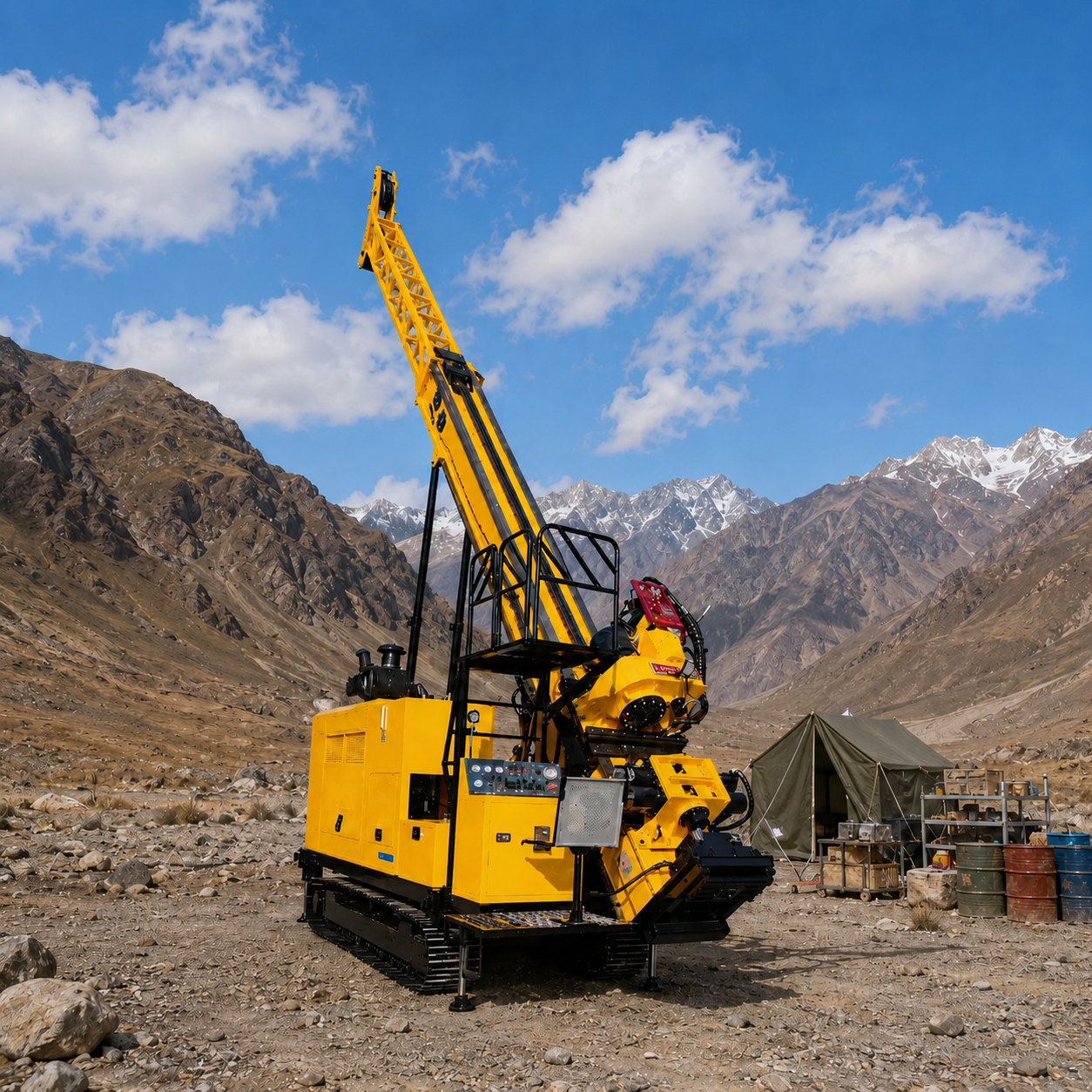

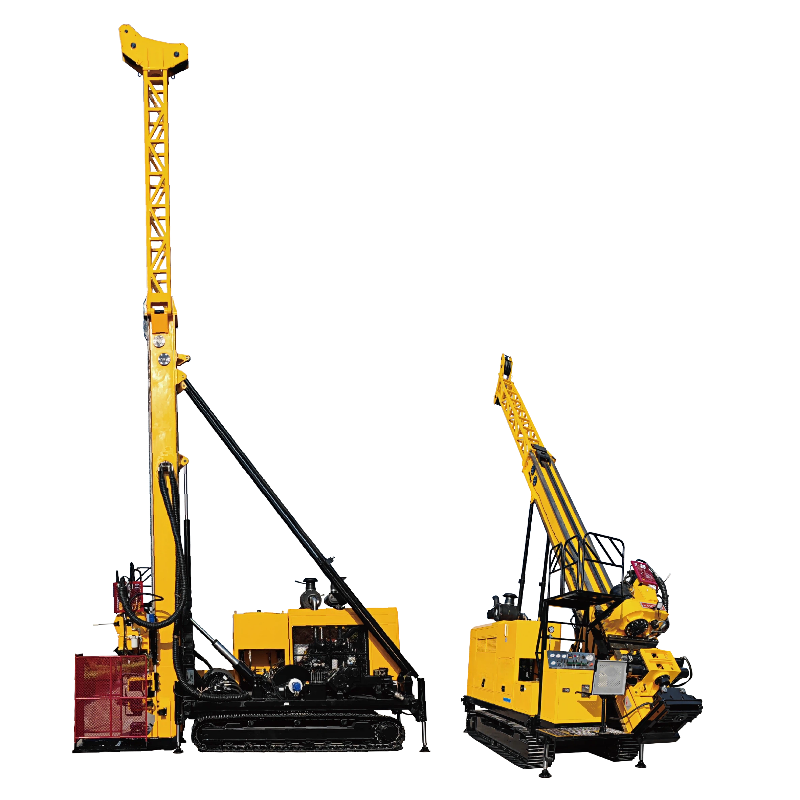

HCR-8 ट्रैक्ड ऑल-हाइड्रोलिक पावर हेड कोर ड्रिलिंग रिग, आयातित ब्रांड के पंप और मोटर के साथ
HCR-8 पूर्ण हाइड्रोलिक कोर ड्रिल रिग मुख्य रूप से भूविज्ञान, धातुकर्म, कोयला, परमाणु उद्योग, जलविज्ञान आदि जैसे उद्योगों के क्षेत्र में हीरे के बिट या कठोर टंगस्टन-कार्बाइड टिप्ड बिट के साथ कोर ड्रिलिंग के लिए उपयोग किया जाता है।
अनुमत शक्ति: 264 KW
अनुमत गति: 2100
स्पिंडल आईडी: 121 एमएम
भार: 25 टन
न्यूनतम आदेश मात्रा: 1 सेट
विवरण
HCR-8 हाइड्रोलिक कोर ड्रिलिंग रिग बाज़ार की मांग और विश्व स्तर पर उन्नत तकनीकों के आधार पर विकसित एक नवीन प्रकार की हाइड्रोलिक कोर ड्रिलिंग रिग है। यह मैदानी इलाकों, पहाड़ियों, उच्च तापमान तथा निम्न तापमान वाले स्थानों पर उपयोग के लिए उपयुक्त है। मुख्य मशीन संरचनात्मक रूप से एकीकृत है, जिसमें स्व-चालित चेसिस, शक्ति स्रोत, कीचड़ पंप और हॉइस्ट आदि शामिल हैं। यह वायर-लाइन कोरिंग के लिए उपयुक्त है और एक साथ ही इसमें अद्वितीय टॉप ड्राइव कार्यक्षमता भी है। अधिकतम टॉर्क 7200 Nm (5307 lbf ft) है, जो कोयला बेड मीथेन, जलविज्ञान और जल कुंड के लिए बड़े व्यास की ड्रिलिंग के लिए काफी अधिक उपयुक्त होगा। वायरलाइन ड्रिल रॉड पाइप के कई वर्षों के अनुभव के आधार पर, हमारे इंजीनियरों ने रिग पर क्लैंप और शैकल उपकरण स्थापित किए हैं, जो श्रमिकों के शारीरिक भार को कम करते हैं, ड्रिलिंग दक्षता में सुधार करते हैं और ऑपरेटर की सुरक्षा सुनिश्चित करते हैं। HCR-8 उत्कृष्ट प्रदर्शन, उच्च कार्य दक्षता, सरल संचालन और ऑपरेटरों की सुरक्षा सुनिश्चित करने के लिए अत्यंत उपयुक्त है।
तकनीकी विनिर्देश
| परियोजना श्रेणी | वस्तु | पैरामीटर | टिप्पणियाँ |
| ड्रिलिंग क्षमता | NQ रॉड | 3000 मीटर | φ69.9 मिमी |
| HQ रॉड | 2400 मीटर | φ88.9 मिमी | |
| PQ रॉड | 1700 मीटर | φ114.3 मिमी | |
| डीजल इंजन | मॉडल | QSL8.9-C360 | कुमिंस |
| रेटेड पावर | 264कवाई | ||
| रेटेड स्पीड | 2100 r/min | ||
| ड्रिल हेड | अधिकतम घूर्णन गति | 1100 आर/मिनट | |
| मैक्स. मोर्टार | 8000 एन·मी | ||
| गति सीमा | 254~508 आर/मिनट | ग्रेड I | |
| 448~897 आर/मिनट | ग्रेड II | ||
| 526~1100 आर/मिनट | ग्रेड III | ||
| संगत टॉर्क | 8000~3611 एन·मी | ग्रेड I | |
| 4091~2046 एन·मी | ग्रेड II | ||
| 3486~1743 एन·मी | ग्रेड III | ||
| स्पिंडल का आंतरिक व्यास | 121मिमी | ||
| अनुवाही दूरी | 695 मिमी | ||
| फीडिंग मेकेनिजम | फीडिंग स्ट्रोक | 4700 मिमी | |
| अधिकतम उठाने की क्षमता | 295 केएन | ||
| अधिकतम फीडिंग शक्ति | 152 केएन | ||
| मास्ट | कुल ऊंचाई | 14.7 मीटर | |
| समायोजन कोण | 0~90° | ||
| ड्रिलिंग कोण | 45~90° | ||
| स्लाइडिंग स्ट्रोक | 1100मिमी | ||
| मुख्य हॉइस्ट | एकल-तार उठाने की क्षमता | 120KN | प्रथम परत |
| उठाने की गति | 44 मीटर/मिनट | प्रथम परत | |
| इस्पात रस्सी की लंबाई | 60 मी | ||
| इस्पात रस्सी का व्यास | 22mm | ||
| वायर-लाइन विंच | एकल-तार उठाने की क्षमता | 15Kn | प्रथम परत |
| उठाने की गति | 130 मीटर/मिनट | प्रथम परत | |
| इस्पात रस्सी की लंबाई | 2500 मीटर | ||
| इस्पात रस्सी का व्यास | 8 मिमी | ||
| मिट्टी पंप | मॉडल | BW-320 | |
| अधिकतम विस्थापन | 320L/मिनट | ||
| अधिकतम दबाव | 10Mpa | ||
| द्वारक क्लैंप | लागू रॉड्स | BQ, NQ, HQ, PQ | |
| व्यास के माध्यम से | φ154 मिमी | ||
| क्रॉलर चेसिस | यात्रा गति | 1.5 से 2.5 किमी/घंटा | |
| चढ़ाव की क्षमता | ≤30° | ||
|
समग्र आयाम (L*W*H) |
कार्यात्मक आयाम | 6020×2475×14745 मिमी | |
| परिवहन आयाम | 8165×2530×3030 मिमी | ||
| वजन | मुख्य मशीन | 25 टन | |
| HCR-8 इन तालिकाओं में दिए गए आंकड़े क्षेत्र के अनुभवों के आधार पर गणना किए गए हैं और इनकी उचित रूप से अपेक्षा की जा सकती है। वास्तविक ड्रिलिंग क्षमता घर में उपयोग किए जाने वाले उपकरणों और परिस्थितियों, ड्रिलिंग तकनीकों तथा उपयोग किए गए उपकरणों पर निर्भर करेगी। | |||
उत्पाद विशेषताएँ
1. मुख्य हाइड्रोलिक घटकों का चयन अंतर्राष्ट्रीय रूप से प्रसिद्ध ब्रांडों से किया गया है।
2. ड्रिल हेड में चक प्रकार की संरचना अपनाई गई है, जिसमें पार्श्व अनुवाद का कार्य और तीन गियर वाला निरंतर गति समायोजन है।
3. ड्रिल हेड के फीडिंग के लिए तेल टैंक की श्रृंखला को दो-गति ड्राइविंग उपकरण का उपयोग किया गया है।
4. मस्तूल में तेल सिलेंडर द्वारा ऊपर-नीचे करने की प्रणाली अपनाई गई है, जो मोड़ने योग्य है और परिवहन एवं भंडारण के लिए सुविधाजनक है; इसमें स्लाइडिंग ग्राउंडिंग का कार्य भी है।
5. हाइड्रॉलिक प्रणाली में लोड संवेदनशील नियंत्रण अपनाया गया है, और ड्रिल हेड के स्पिंडल का घूर्णन बंद लूप हाइड्रॉलिक सर्किट के साथ दोहरे मोटर द्वारा संचालित किया जाता है, जिससे उच्च संचालन दक्षता और उच्च टॉर्क प्राप्त होता है।
6. मस्तूल के ऊपरी और निचले भाग में केंद्रीकरण गाइड स्थापित किए गए हैं, जो झुके हुए छिद्र के निर्माण को सुविधाजनक बनाते हैं। ड्रिलिंग छिद्र के ऊपर की स्थिति पर हाइड्रॉलिक क्लैंप का उपयोग किया गया है।
