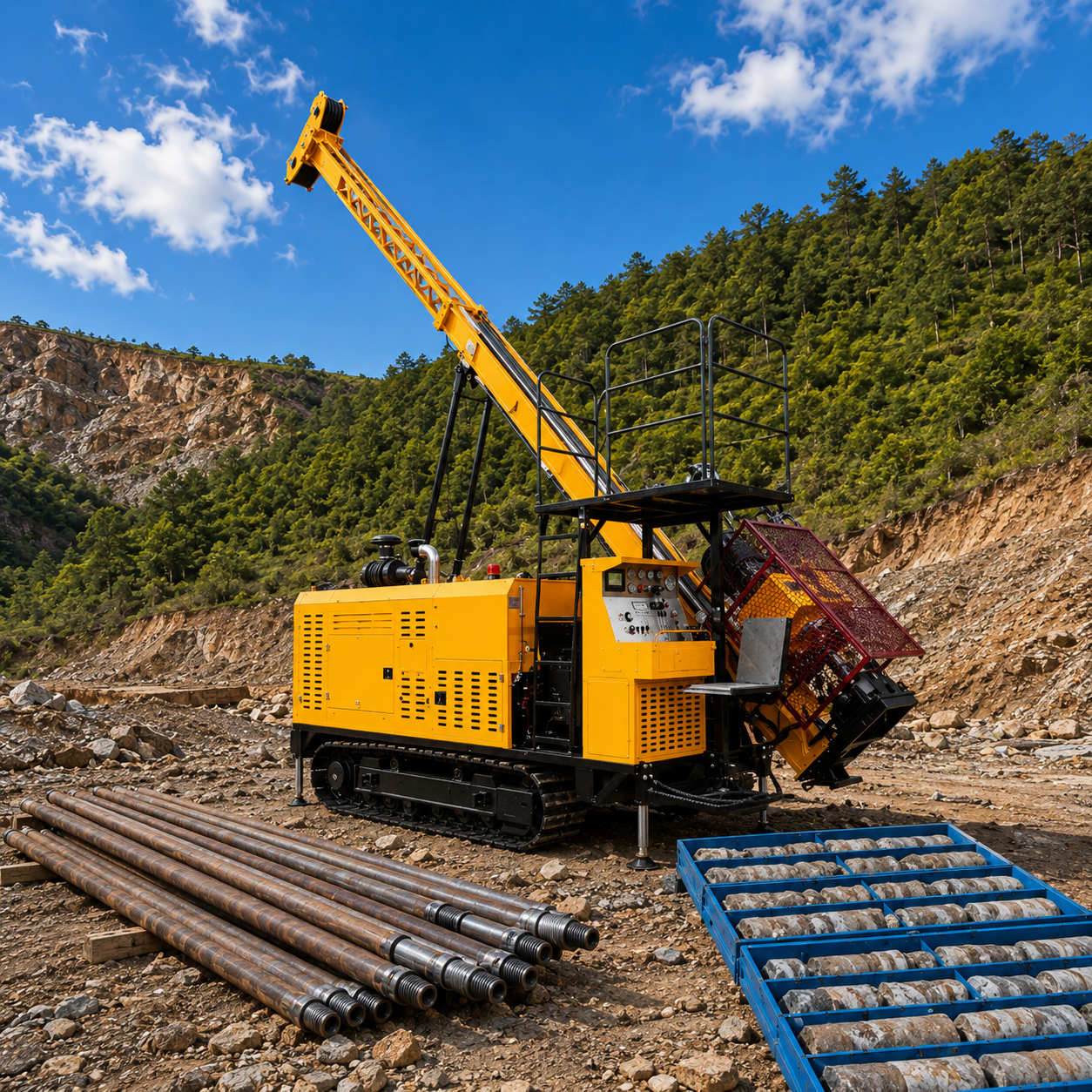

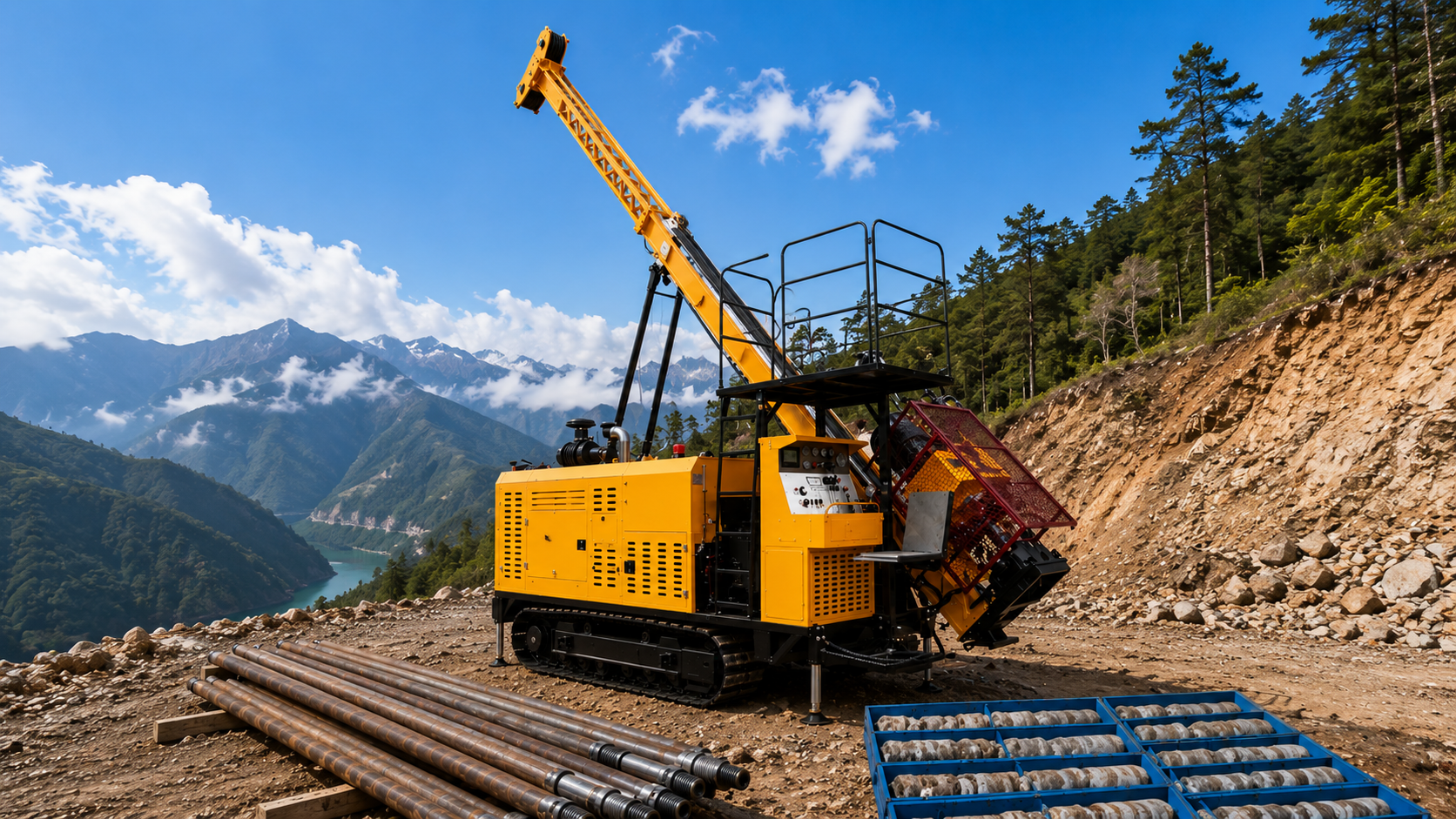

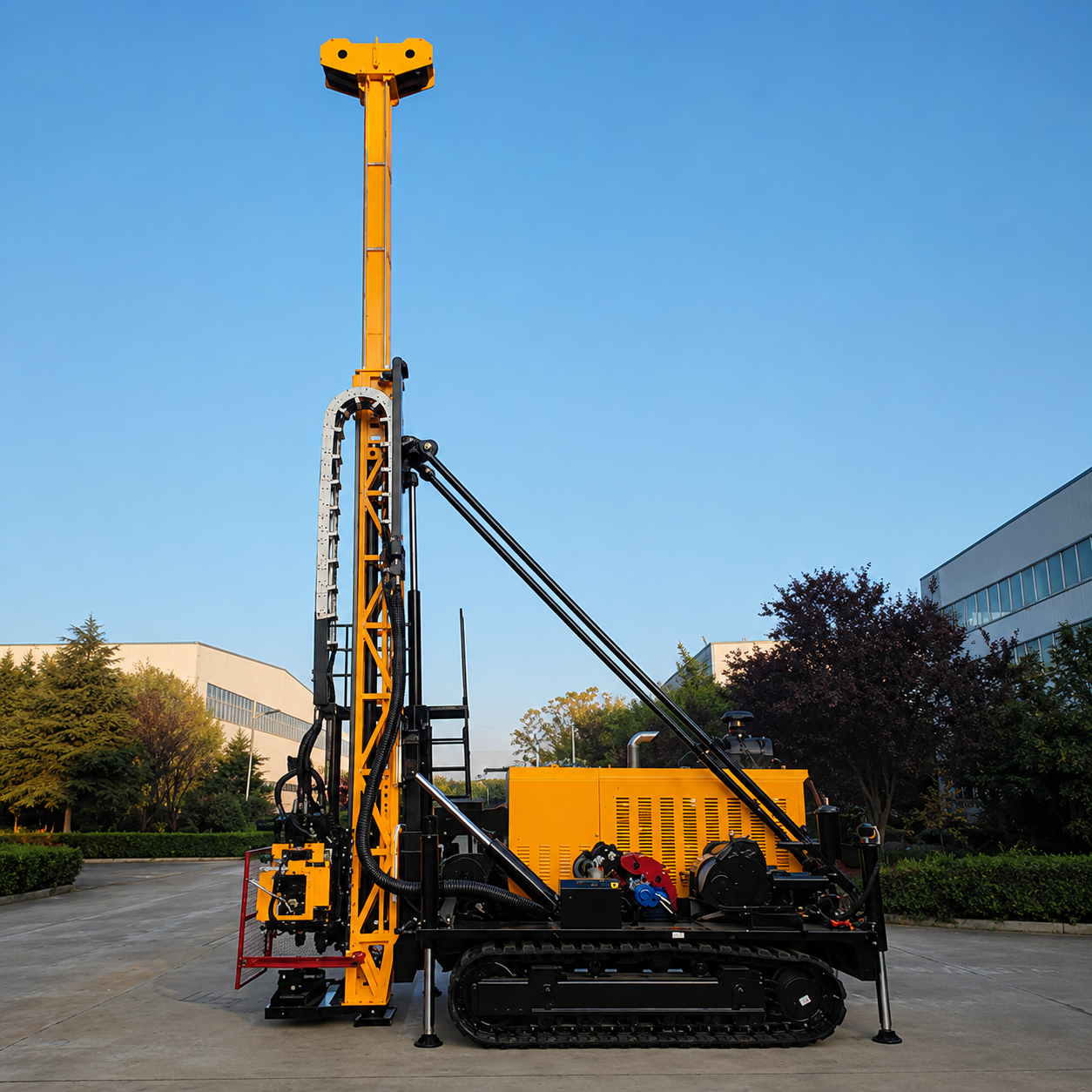

Gyrrfa Llawn Hidrolegol HYDX-5F ar gyfer Drilio Core â Mhastur Teyrnol
HYDX-5F yw gorsaf brenio core llinell llawn-hydrolig ar lefel 1500 m sydd wedi ei ddiweddaru o HYDX-5E. Mae ei nodweddion allweddol yn cynnwys torri gwefreliach, siâr hir, a sefydlogrwydd uchel. Mae'n defnyddio cynllun integredig math y crawlr, sydd yn addas ar gyfer stratau dyfnach, cryfach, a mwy cymhleth. Mae'n y fath o fodel brifol ar gyfer archwilio daearyddol canolig a dwfn.
Mae'n cael ei ddefnyddio yn bennaf ar gyfer torri core sy'n defnyddio diamwyr a saliadau cryf, ac yn addas hefyd ar weithdiadau fel daearyddiaeth, metallwrgaeth, glo-mwynhau, diwydiant niwclear a hydroleg.
Cefnogiad Brenio: 680–1500 m
Pwer Rhagnodedig: 160 kW
Uchafswm Cyflymder Cylchdro: 1150r/min
Torri Uchaf: 5900 N·m
Cefnogiad Tynnu Uchaf: 180 kN
Mast: Teyllyg
Pwysau: 13 t
Dimensiynau Cludo: 6400×2240×2500mm
MOQ: 1 Set
Disgrifiad
HYDX-5F yw gorsaf brenio core llinell llawn-hydrolig ar lefel 1500 m sydd wedi ei ddiweddaru o HYDX-5E. Mae ei nodweddion allweddol yn cynnwys torri gwefreliach, siâr hir, a sefydlogrwydd uchel. Mae'n defnyddio cynllun integredig math y crawlr, sydd yn addas ar gyfer stratau dyfnach, cryfach, a mwy cymhleth. Mae'n y fath o fodel brifol ar gyfer archwilio daearyddol canolig a dwfn.
Mae'n cael ei ddefnyddio yn bennaf ar gyfer torri core sy'n defnyddio diamwyr a saliadau cryf, ac yn addas hefyd ar weithdiadau fel daearyddiaeth, metallwrgaeth, glo-mwynhau, diwydiant niwclear a hydroleg.
Paramedr Technegol
| Categori Project | Uned | Paramedrau | Sylwadau |
| Cefnogi Gorchuddio | Rod BQ | 1500m | φ55.6mm |
| Rod NQ | 1300m | φ69.9mm | |
| Rod HQ | 1000m | φ88.9mm | |
| Rod PQ | 680m | φ114.3mm | |
| Engin diesel | Model | Cummins 6CTA8.3-C215 | Cummins QSB5.9-C210 (opsiynol) |
| Pŵer Adroddol | 160kW | ||
| Cyflymder Adroddol | 2200r/min | ||
| Pen Drilio | Uchafswm Cyflymder Cylchdro | 1150r/min | |
| Max. Torque | 5900N·m | ||
| Ystod Cyflymder | 170–341r/min | Gradd I | |
| 539–1150r/min | Graddfa II | ||
| Torc Cyfatebol | 5900–2958N·m | Gradd I | |
| 1868–934N·m | Graddfa II | ||
| Diametr Mewnol y Sbinl | 121mm | ||
| Pellter Trosiadol | 465mm | ||
| Mecanwaith Bwydo | Cynhwysiad Bwydo | 3800mm | |
| Cefnogiad Uchaf ar Gyfer Codio | 180kN | ||
| Pwer Bwydo Uchaf | 90kN | ||
| Mast | Uchder Cyfan | 9.8m | |
| Ongl Addasu | 0～90° | ||
| Ongl gludo | 45～90° | ||
| Cynhwysiad Gludian | 1100mm | ||
| Crychogwr Prif | Cefnogi Crychogi Un Llinell | 80Kn | haen Gyntaf |
| Cyflymder codi | 44m/min | haen Gyntaf | |
| Hyd y Llinell Efail | 60m | ||
| Diameter y Llinell Efail | 18mm | ||
| Winch Llinell Efail | Cefnogi Crychogi Un Llinell | 12kN | haen Gyntaf |
| Cyflymder codi | 130m/min | haen Gyntaf | |
| Hyd y Llinell Efail | 1500m | ||
| Diameter y Llinell Efail | 6mm | ||
| Pomp Chwip | Model | BW-250 | |
| Uchafswm y Gwerthiad | 250L/min | ||
| Nifer Lleiaf o Fwrdd | 6MPa | ||
| Clamp Cylchfa | Rodau sydd yn Addas | BQ, NQ, HQ, PQ | |
| Diameter y Cylchfa | φ154mm | ||
| Cynllun Crawlwr | Cyflymder Llwytho | 1.5–2.5km/h | |
| Cefnogiad i dringo | ≤30° | ||
| Dimensiynau Cyffredinol (H×L×U) | Dimensiynau gweithio | 4715×2240×9800mm | |
| Dimensiynau cludo | 6400×2240×2500mm | ||
| Pwysau | Y peiriant prif | 13T |
Nodweddion Cynnyrch
Nodweddion strwyctuol prifol
1. Dewisir cydrannau hydrolig prifol o breichiau rhwngllyd a adnabyddir yn rhyngwladol.
2. Mae pen y dril yn defnyddio strwythur typ y chwck, â swyddogaeth trosi ochr a thwoi addasu cyflymder cam-nhwriadol.
3. Mae'r offeryn yn cael ei yrru'n uniongyrchol gan silindr ar gyfer y ffwythiant bwydo.
4. Codir a lansir y mast gan silindr olew. Mae'r mast uchaf yn cynnwys strwythur adlewyrchuadwy i wneud cludo a storio'n hawdd, ac mae wedi'i hequipio â swyddogaeth tirio glidio.
5. Mae'r system hydrolig yn defnyddio rheoli sensitif llwyth, ac mae cylchdro'r spindel pen y driliau yn cael ei gyrraedd gan ddau feotwr â chylchoedd hydrolig caeedig, sydd â pherfformiad uchel a torque uchel.
6. Mae'r mast yn cael ei hequipio â chyfarwyddwr canoli yn ei ran uchaf a'i ran isaf ar gyfer adeiladu twlliau wedi'u chlino. Mae clamp hidrolic yn cael ei ddefnyddio yn y safle uwchben y twll.
7. Wedi'i hequipio â lefelau gweithio dwy.
8. Yn ôl anghenion y defnyddwyr, gallai mathau crioer, llwyfan neu ceir fod yn rhagorol.
