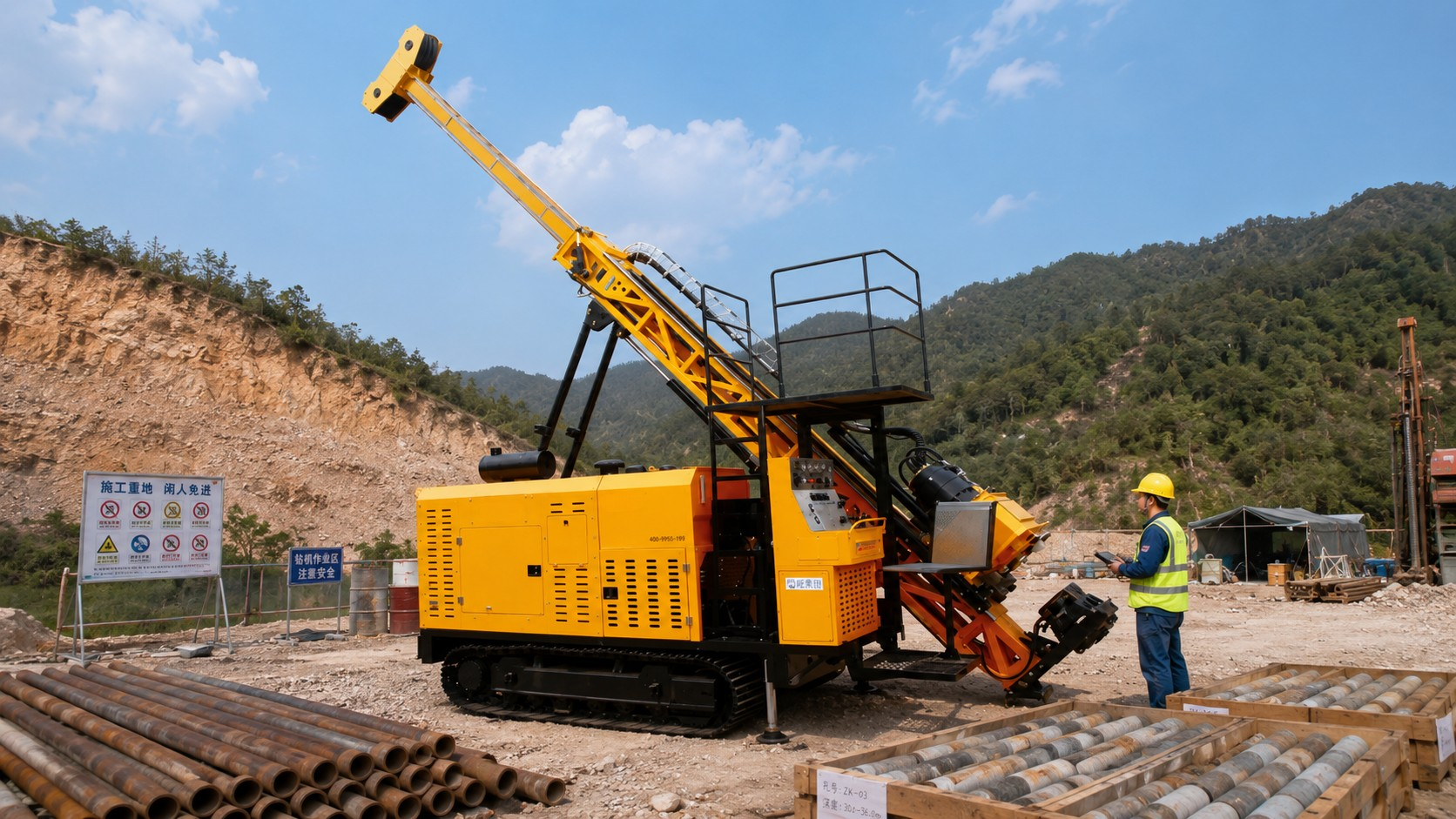

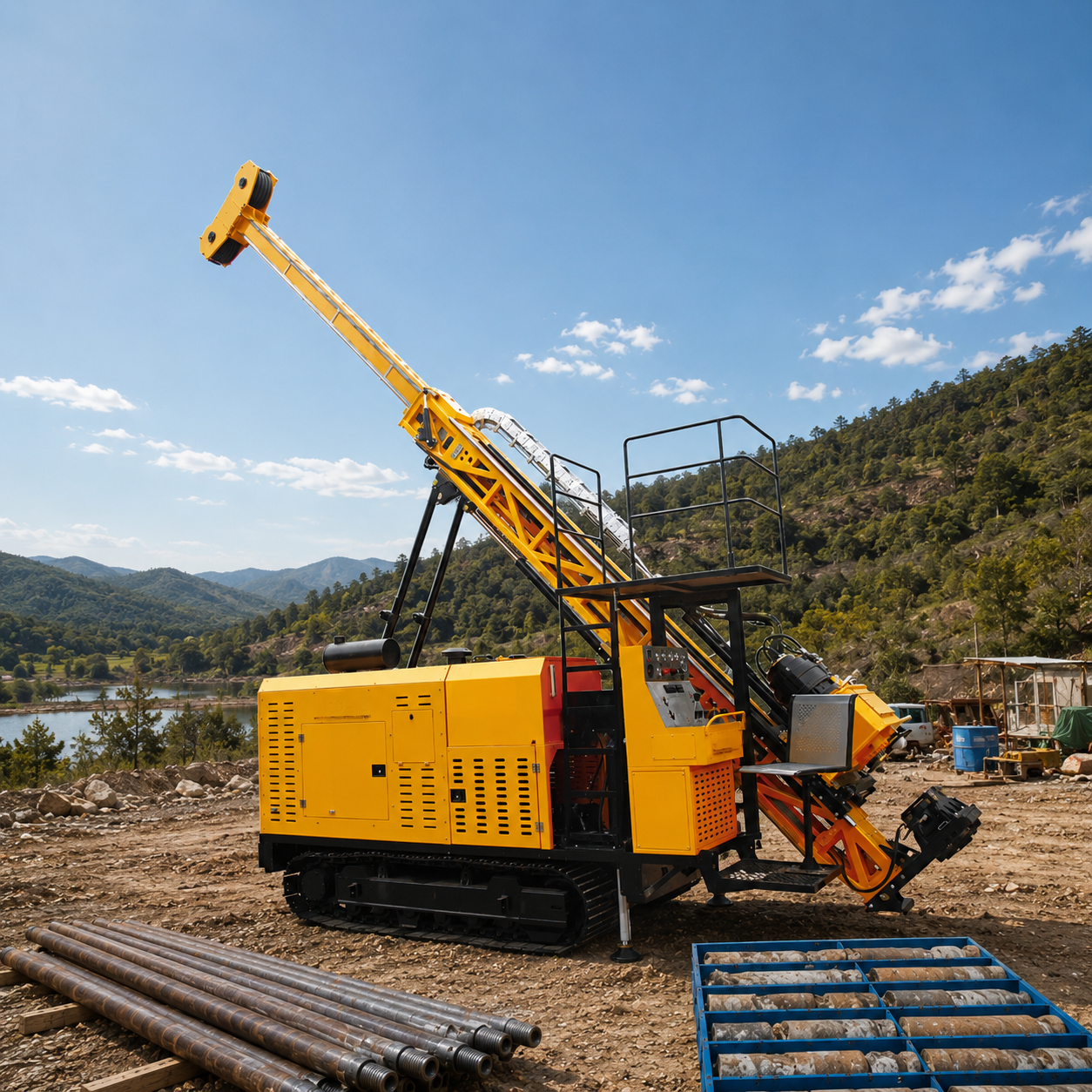

HYDX-6F fuldhydraulisk diamantkerneboreanlæg med teleskopmast
HYDX-6F er en forstærket, fuldt hydraulisk kerneboreanlæg på 2000 meters niveau, der er blevet omfattende opgraderet ud fra HYDX-6E. Den har højere drejningsmoment, større løfteevne, længere bevægelsesområde og en mere stabil chassis. Den er designet til dybe huller på 2000 meter, ekstremt hårde lag og komplekse arbejdsmiljøer og er det fremtrædende model for dyb mineralundersøgelse i Kina. Den anvendes primært til kerneboring med diamant og hård legering samt er også velegnet til brancher såsom geologi, metallurgi, kulminer, atomindustri og hydrologi.
Borekapacitet: 1000–2000 m
Nominal effekt: 179 kW
Maks. rotationshastighed: 1150 o/min
Maks. drejningsmoment: 6400 N·m
Maks. løftekapacitet: 240 kN
Mast: Teleskopisk
Vægt: 13,5 t
Transportdimensioner: 6400 × 2240 × 2500 mm
MOQ: 1 sæt
Beskrivelse
HYDX-6F er en forstærket, fuldt hydraulisk kerneboreanlæg på 2000 meters niveau, der er blevet omfattende opgraderet ud fra HYDX-6E. Den har højere drejningsmoment, større løfteevne, længere bevægelsesområde og en mere stabil chassis. Den er designet til dybe huller på 2000 meter, ekstremt hårde lag og komplekse arbejdsmiljøer og er det fremtrædende model for dyb mineralundersøgelse i Kina. Den anvendes primært til kerneboring med diamant og hård legering samt er også velegnet til brancher såsom geologi, metallurgi, kulminer, atomindustri og hydrologi.
Teknisk parameter
| Projektkategori | Vare | Parametre | Bemærkninger |
| Boreevne | BQ-stang | 2000m | φ55,6 mm |
| NQ-rør | 1600m | φ69,9 mm | |
| HQ-rør | 1300 m | φ88,9 mm | |
| PQ-rør | 1000m | φ114,3 mm | |
| Dieselmotor | Model | Cummins 6CTA8.3-C240 | Valgfri Cummins QSB5.9-C210 |
| Anslagsværdi for effekt | 179 kW | ||
| Nominel hastighed | 2200o/min | ||
| Borehoved | Maks. rotationshastighed | 1150 o/min | |
| Max. drejningsmoment | 6400 N·m | ||
| Hastighedsområde | 157–359 o/min | Trin I | |
| 509–1150 o/min | Klasse II | ||
| Tilsvarende drejningsmoment | 6400–2805 N·m | Trin I | |
| 1978–865 N·m | Klasse II | ||
| Spindelens indvendige diameter | 121 mm | ||
| Translationsafstand | 465mm | ||
| Foderingsmekanisme | Fremføringshub | 3800 mm | |
| Maks. løftekapacitet | 240kN | ||
| Maks. fremføringskraft | 120kN | ||
| Mast | Total højde | 10m | |
| Justeringsvinkel | 0～90° | ||
| Borevinkel | 45～90° | ||
| Glidehøjde | 1100mm | ||
| Hovedløfteanordning | Hævekapacitet for enkelt kabel | 120kN | 1. lag |
| Hævehastighed | 44 m/min | 1. lag | |
| Længde af stålkabel | 60 m | ||
| Diameter af stålkabel | 22mm | ||
| Kabelvindesystem | Hævekapacitet for enkelt kabel | 12Kn | 1. lag |
| Hævehastighed | 100 m/min | 1. lag | |
| Længde af stålkabel | 1800m | ||
| Diameter af stålkabel | 6mm | ||
| Slampepumpe | Model | BW-250 | |
| Maksimal forskydning | 250L/min | ||
| Max. tryk | 6 MPa | ||
| Åbningsskærm | Anvendelige stænger | BQ, NQ, HQ, PQ | |
| Via-diameter | φ154 mm | ||
| Krybdæmpechassis | Rejsesnedsættelse | 1,5–2,5 km/t | |
| Klatreevne | ≤30° | ||
| Overordnede mål (L×B×H) | Arbejdsdimensioner | 4800 × 2240 × 10000 mm | |
| Transportdimensioner | 6400 × 2240 × 2500 mm | ||
| Vægt | Hovedmaskine | 13,5 t |
Produktfunktioner
Hovedstrukturmæssige træk
De vigtigste hydrauliske komponenter er udvalgt fra internationalt anerkendte mærker;
2. Kraftenheden anvender en kortdiskstruktur med lateral translationsfunktion og to mekaniske hastighedsændringer, hvor begge er trinløs hastighedsregulering;
3. Boreanlægget anvender direkte trykmethode med oliecylinder til tilførsel;
4. Masten løftes og sænkes ved hjælp af en oliecylinder. Den øverste mast har en indtrækkelig konstruktion til let transport og opbevaring og er udstyret med en funktion til glidende jordkontakt.
5. Det hydrauliske system anvender lastfølsom styring, og rotationen af kraftenheden anvender en lukket kreds med to motorer, hvilket giver høj arbejdseffektivitet og stor drejningsmoment;
6. Masten er udstyret med øverste og nederste retteanordninger til boring i skrå huller, og hullåsen er udstyret med hydrauliske klamper;
7. Udstyret med et to-niveaus arbejdsplatform;
8. Brugere kan vælge mellem sporet, platform- eller køretøjsmonteret model efter behov.
