ЗДХ серије потпуно хидраулична бушилица за бушење језгра

ЦДХ серија пуних хидрауличних бушилица је нова генерација опреме за бушење једра коју је развила ЦГТЕ група за геолошке истраживања и комерцијалну истрагу, подржавајући нови круг иницијативе пробивања у проспективи минерала. Ова серија се састоји од пет модела: ZDX-1000L, ZDX-1300L, ZDX-1500L, ZDX-1800L и ZDX-2200L.

МОК: 1цц

Опис

Интегрирање хидрауличког преноса за уштеду енергије, брзе кретачке шасије, интегрисаног прецизног система за контролу, високобрзе главе за напон високом крутном моментом, механизма за доње напајање и маста за раскошавање са великим углом, ЗДКС серија има изузетне предности Прилагоди се свим временским условима на терену, способан за брзо бушење у сложеним формацијама, и има сигурну и корисничку интеракцију човека и машине, еколошки прихватљиву ефикасност штедње енергије и снажан капацитет за решавање проблема. Опционални додаци укључују аутоматски систем рада и нову енергетску енергетску јединицу. Опрема у потпуности испуњава захтеве за високу ефикасност, врхунски квалитет и одрживи развој пројеката бушења у новој ери.

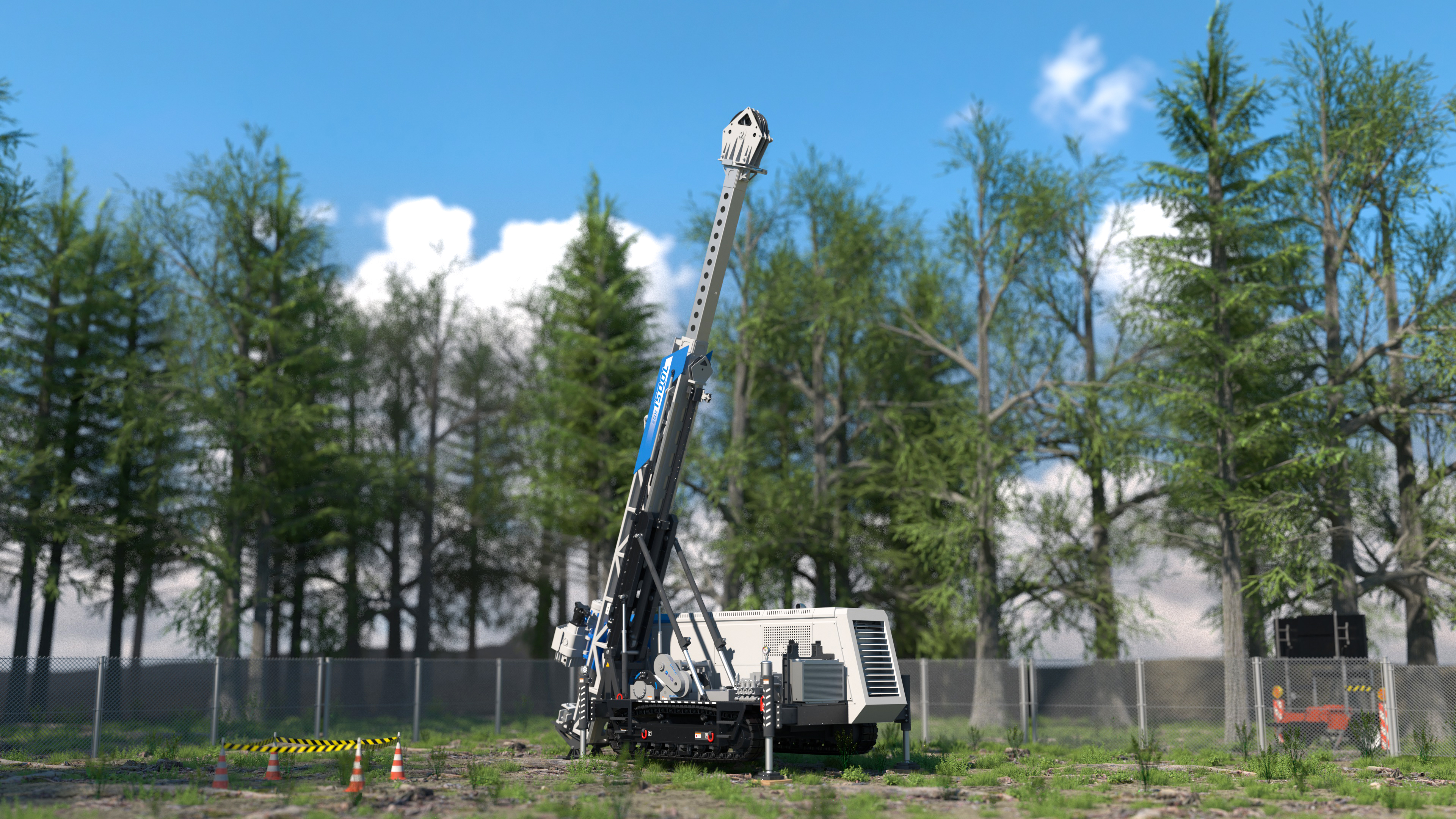

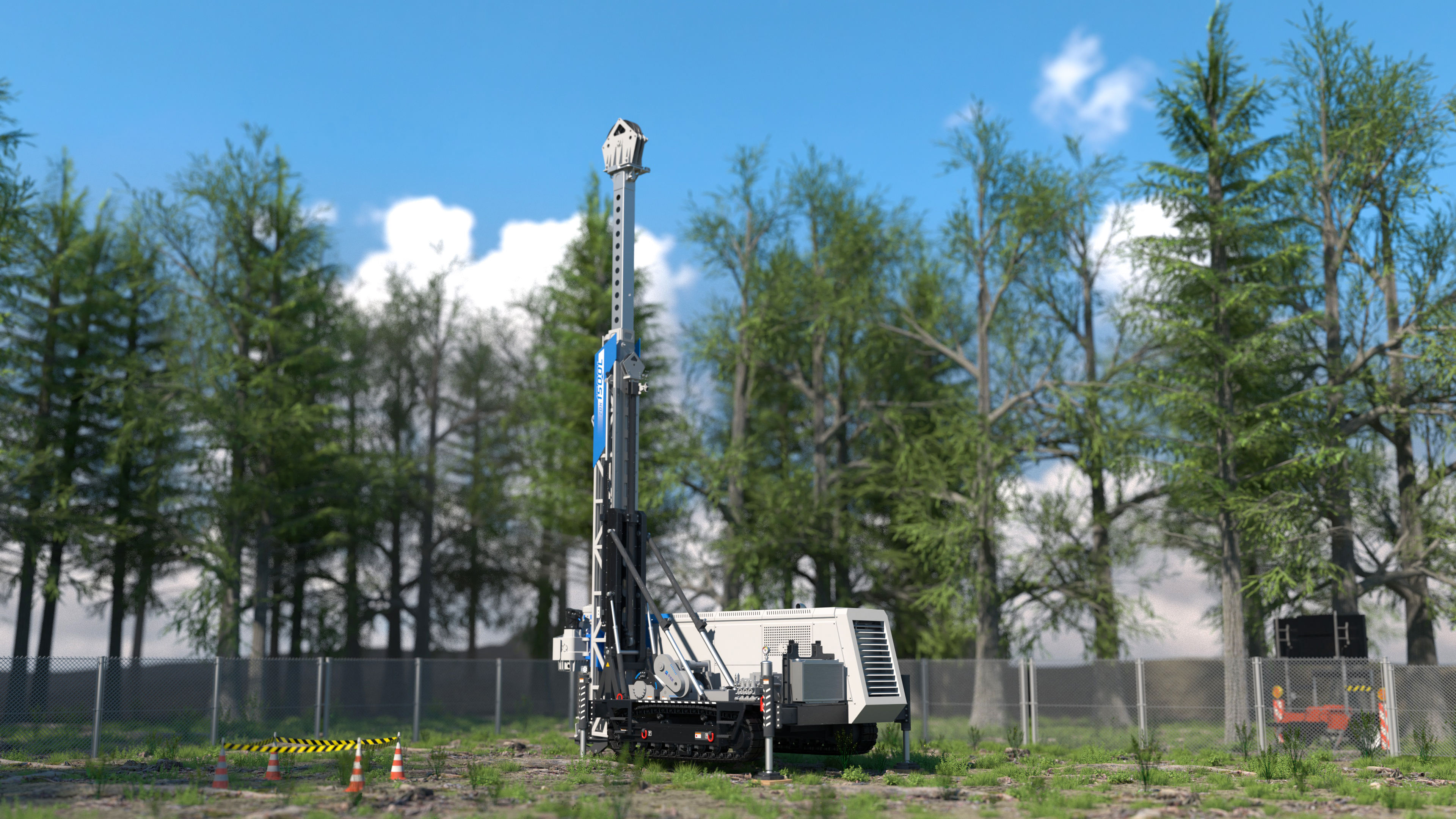

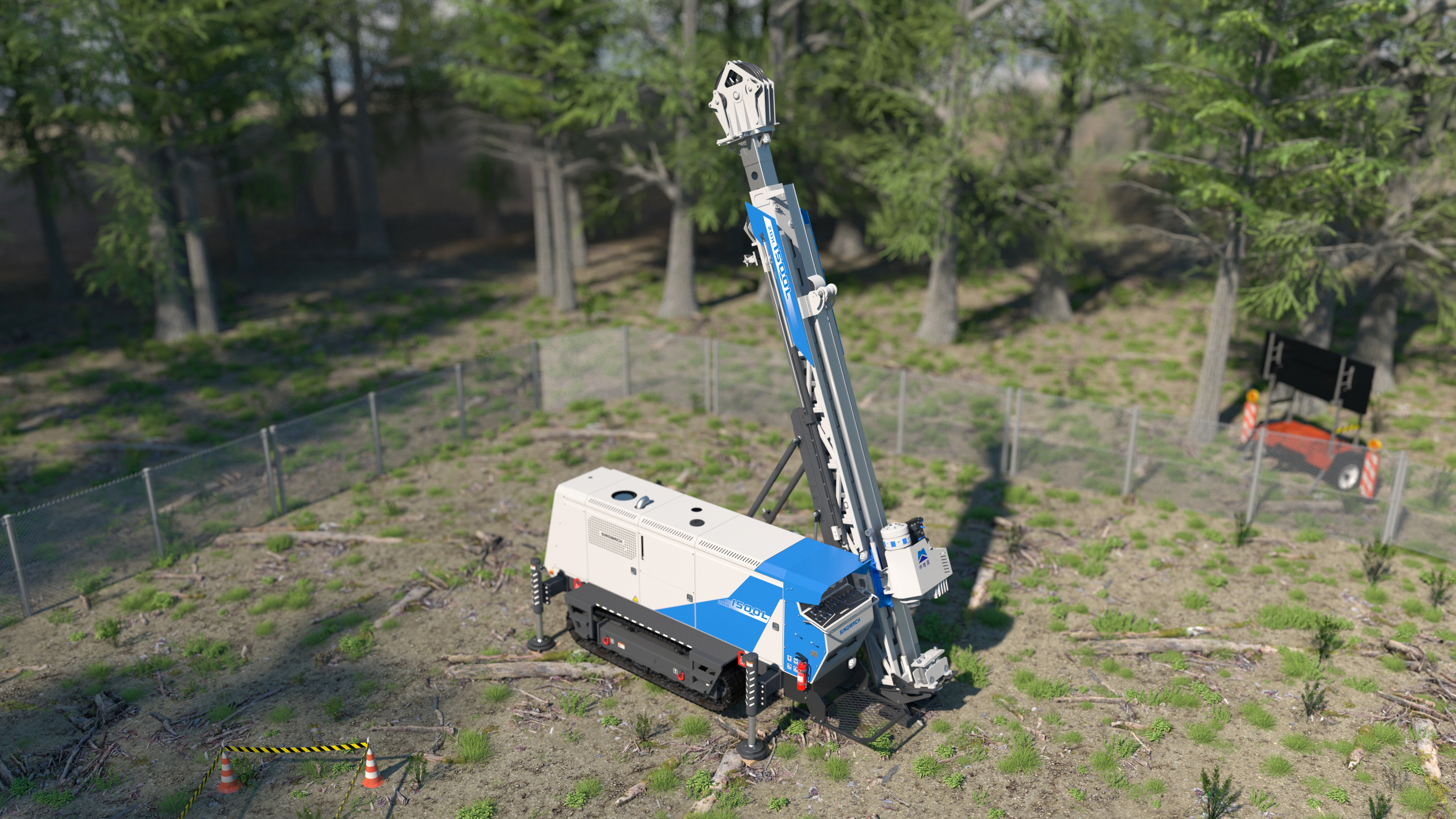

ZDX Drilling Rig2.jpg ZDX Drilling Rig3.jpg ZDX Drilling Rig4.jpg ZDX Drilling Rig5.jpg ZDX Drilling Rig6.jpg ZDX Drilling Rig7.jpg

Specifikacije

Пројекат		Jedinica	ЦДКС-1000Л	ЗДКС-1300Л	ЗДКС-1500Л	ЦДКС-1800Л	ЗДКС-2200Л
Капацитет бушења	Бушилица калибра Б	m	1592	1971	2228	2642	3214
	Бушилица калибра Н		1115	1380	1560	1850	2250
	Бушилица калибра Х		724	897	1014	1202	1462
	Бушилица калибра П		471	583	659	768	950
Дизел мотор	Марка и модел	/	Цамминс 6БТА5.9-Ц180	Цамминс ЦСБ5.9-Ц210-30	Цамминс ЦСБ6.7-Ц220-30	Цамминс ЦСБ6.7-Ц240-30	Цамминс ЦСБ6.7-Ц260-30
	Наменска снага	кВ	132	154	164	178	194
	Намерана брзина	r/min	2500	2200	2200	2200	2200
Главна снага	Максимална брзина	r/min	1300	1300	1300	1300	1300
	Максимални торк	Нм	3100	7602	7602	8100	8600
	Диапазон брзине	r/min	0-1100	0-200 ((Лов Гир)	0-200 ((Лов Гир)	0-282 ((Лов Гир)	0-282 ((Лов Гир)
	Диапазон брзине	r/min	0-1100	0-1300 ((Виша опрема)	0-1300 ((Виша опрема)	0-1300 ((Виша опрема)	0-1300 ((Виша опрема)
	У складу са током	Нм	0-3100	7602-2993 ((Лов Гир)	7602-2993 ((Лов Гир)	8100-2781 ((Лов Гир)	8600-2781 ((Лов Гир)
	У складу са током	Нм	0-3100	1194-470 ((Хиггире)	1194-470 ((Хиггире)	1833-630 (Хигхиер)	1833-630 (Хигхиер)
	Дијаметар пролазне рупе	mm	125	125	125	125	125
Механизам за храњење	Утврђивање	mm	3500	3500	3500	3500	3500
	Максимална сила за извуцивање	kN	150	180	180	252	252
	Максимална сила за напајање	kN	80	90	90	118	118
Маст	Укупна висина	m	10.8	10.8	10.8	10.8	10.8
	Угао регулисања	°	0-90	0-90	0-90	0-90	0-90
	Угао бушења	°	45-90	45-90	45-90	45-90	45-90
	Слидејнг цлош	mm	总2300	总2300	总2300	总2300	2300
Главни винч	Максимална сила подизања	kN	100	13	150	180	220
	Brzina podizanja	м/мин	40	40	44	44	30
	Дужина жице од челика	m	35	35	35	35	35
	Дијаметар челичне жице	mm	φ16	φ16	φ22	φ24	φ24
Капионски винч	Сила подизања једног јаја	kN	12	12	12	12	15
	Brzina podizanja	м/мин	120	120	120	120	120
	Дужина жице од челика	m	1100	1400	1600	1900	2250
	Дијаметар челичне жице	mm	φ6	φ6	φ6	φ6	φ6
Малинска пумпа	Model	/	BW160	BW-250	BW-250	BW-250 (неопходно)	BW-320 (неопходно)
	Максимална стопа проток	Л/мин	160	250	250	250	320
	Максимални притисак	MPa	10	7	7	8	8
Цламп за бушилицу	Прикладна бушилица	mm	Б,Н,Х,П	Б,Н,Х,П	Б,Н,Х,П	Б,Н,Х,П	Б,Н,Х,П
Челични кревлер шасија	Брзина путовања	у километар/ч	0-2.5	0-2.5	0-2.5	0-2.5	0-2.5
Челични кревлер шасија	Способност за пењање	°	0-20	0-20	0-20	0-20	0-20
Укупне димензије (Л×В×Х)	Радни димензије	mm	4500×2300×10800	4800×2300×10800	4800×2300×10800	5355×3225×10980	5355×3225×10980
Укупне димензије (Л×В×Х)	Транспортне димензије	mm	5700×2300×2450	5700×2300×2500	6200×2300×2500	8400×2850×2525	8400×2850×2525
Težina	Главна јединица	t	8.5	10	11.5	13.5	15.5

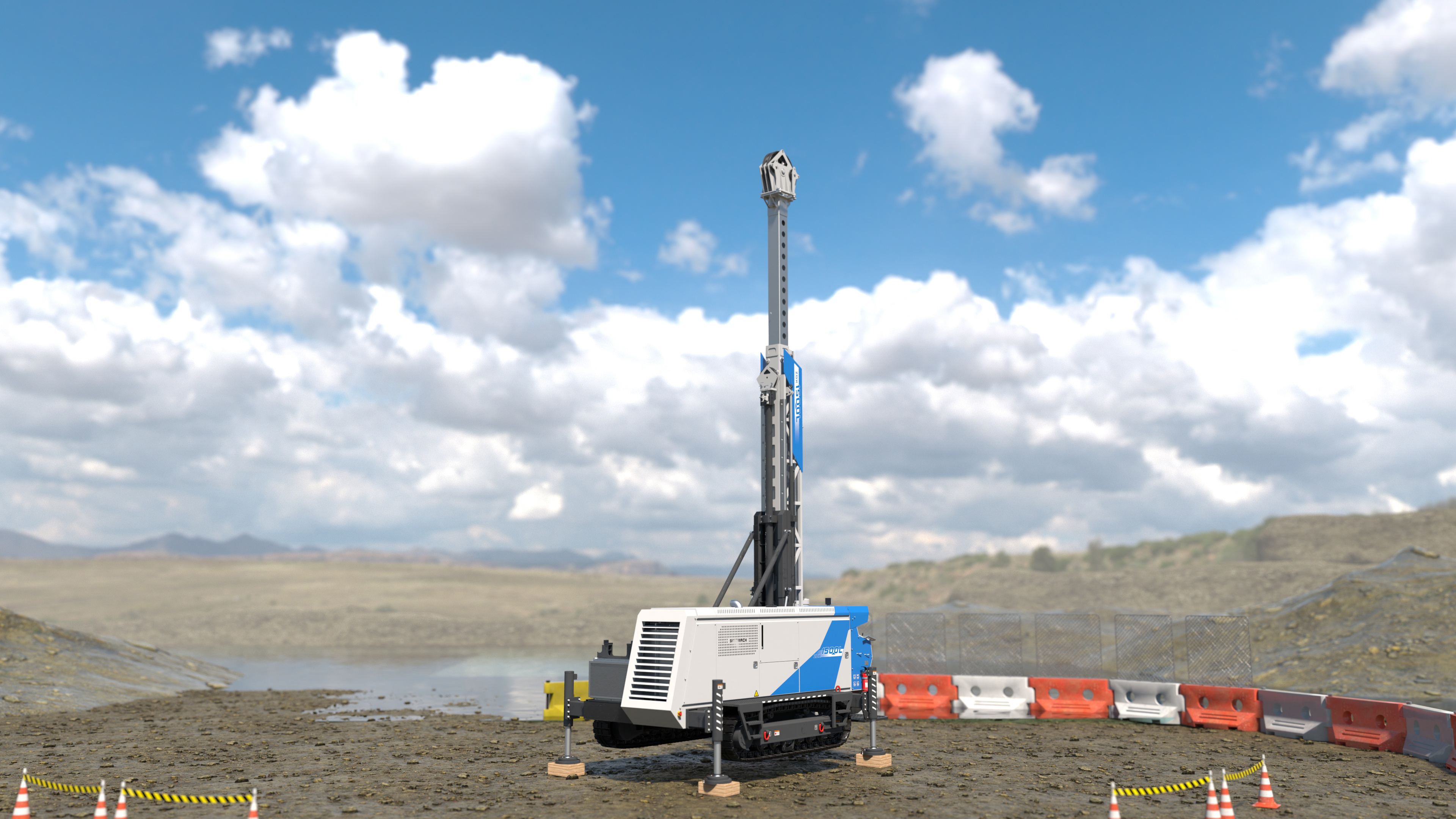

ZDX Drilling Rig8.jpg ZDX Drilling Rig9.jpg

Предности производа

1. у вези са Моћна способност бушења: Са максималним вртећим тренутком од 8.000 Нм и максималном брзином од 1.300 р/мин, бушилица има стандардни дијаметар 125 мм великог дугла и пружа снажну силу повлачења од 250 кН, што јој омогућава да се без напора суочи са изазовима бушења у различитим сложеним минера

2. Уколико је потребно. Одлична еколошка пријатељство и штедња енергије: Бушила је опремљена кинеским III/V опцијама за ниску енергију емисије, опремљена интелигентним пумпама за сензирање оптерећења и пистоним моторима високог притиска, допуњеном регулацијом брзине брзине без корака и дизајном двоструких брзина, и интегрише снаге,

3. Уколико је потребно. Удобна и једноставна интеракција човека и машине: Цифрови параметри за снагу и бушење су јасно приказани; пилотне пропорционалне контролне ручке омогућавају деликатно и прецизно управљање; интегрисани панели и самопозиционирање антислидх ручки осигурају безбедност и удобност, постижући циљ обезбеђивања "здравља и безбедности" особ

4. Уколико је потребно. Прилагођеност свим временским условима: Бушила је опремљена врхунским компонентама, као што су кумински турбомотори и рекстровски хидраулични компоненти, са кључним електричним компонентама које постижу заштиту IP67/68, у комбинацији са технологијом антикорозијског премаза, обезбеђујући поуздан рад у тешким

5. Појам Свеобухватно подршка пре бушења: Бушилац усваја модуларни дизајн за лако одржавање, велику нагибност за проширење опсега бушења и низак центар гравитације за побољшање мобилности и стабилности. Комбинација дуге кочије и телескопског маста постиже равнотежу између оперативне стабилности и погодности транспорта, постижући циљ "удобности" у подршци пре бушења.

6. Уколико је потребно. Сквалификована подршка: Опционални потпуно аутоматски оперативни систем омогућава аутоматско шминкање/разбијање и заштиту нитене кроз непрекидно хранивање и плутање. Опремљен је манипулатором за подизање или покретање операција и покретаном кутијом бушилице, што повећава ефикасност операција дубоких рупа. Напређени дизел-електрични хибридни систем енергије без проблем комбинује ниску потрошњу енергије са високим перформансима, постижући циљ "повише ефикасности".
